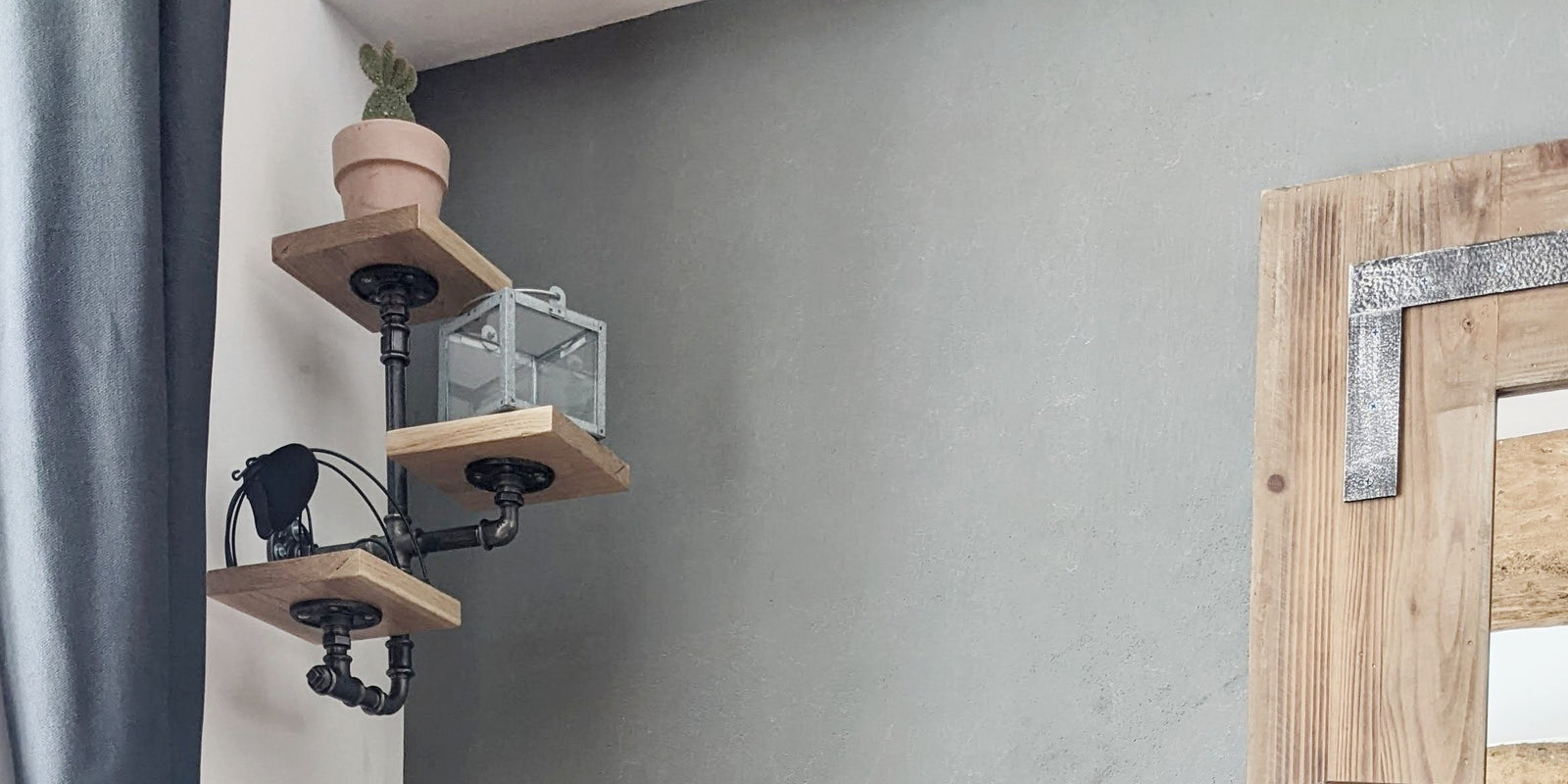

Tutoriel pour créer des étagères murales industrielles et modernes avec des raccords et des tuyaux de plomberie en acier et fonte noirs filetés

Crédit: Création du modèle et photo Elise N. Merci à elle pour ces jolies photos !

Introduction :

Dans ce tutoriel, vous apprendrez à créer des étagères murales industrielles et modernes à l'aide de raccords et de tuyaux de plomberie en acier et fonte noirs filetés. Vous réaliserez trois étagères en bois en suivant les étapes décrites ci-dessous pour le nettoyage, la finition et l'assemblage.

Cette structure a été créée avec nos pièces les plus petites (3/8'' = 12x17mm). Cela signifie que les tubes utilisés ont un diamètre extérieur de 17mm.
Les brides de plancher n'existant pas pour des diamètres aussi petits, des mamelons réduits 1/2" (15x21mm) > 3/8" (12x17mm) ont été placés entre la structure et les brides plancher en 1/2" (15x21mm).

Matériaux et outils nécessaires :

• 3 planches en bois de la taille désirée
• 5 tuyaux filetés en acier
• Des raccords en fonte noire
• Acétone et chiffons pour le nettoyage
• Vernis, peinture en aérosol ou pistolet pour la finition
• Perceuse et vis adaptées pour fixer les étagères au mur
• Clé à molette (facultatif, pour l'assemblage)
• Gants de protection, masque et lunettes de sécurité
• Des vis et chevilles de fixation adaptées à la nature de votre cloison

Liste des raccords et tuyaux nécessaires:

• Tube 3/8'' - 12x17mm acier noir - fileté  50 mm x 1
• Tube 3/8'' - 12x17mm acier noir - fileté 150 mm x 1
• Tube 3/8'' - 12x17mm acier noir - fileté 80 mm x 3
• Bouchon mâle fonte noire 3/8'' x 1
• Té / T égal femelle fonte noire 3/8'' x 1
• Coude petit rayon 90° M/F fonte noire 3/8'' x 1
• Réduction M/F fonte noire 1/2'' > 3/8'' x 2
• Coude grand rayon 90° M/F fonte noire 3/8'' x 1
• Mamelon réduit fonte noire 1/2'' > 3/8'' x 2
• Croix - 4 voies - fonte noire 3/8'' x 1
• Bride 1/2'' | 15x21mm grand diamètre fonte noire x 4
• Manchon égal fonte noire 3/8'' x 2

Étape 1 : Nettoyer les pièces de plomberie

1. Portez des gants de protection et un masque si nécessaire.
2. Imbibez un chiffon propre d'acétone.
3. Essuyez soigneusement les tuyaux et les raccords pour enlever toute trace d'huile, de graisse ou de saleté.

Étape 2 : Assembler les étagères

1. Assemblez les tuyaux et les raccords pour former les supports d'étagère en serrant à la main ou à l'aide d'une clé à molette.
   Pour serrer fortement les éléments la technique la plus simple est présentée ici:
   https://homeinvasion.fr/blogs/tutos/comment-visser-raccords-et-tuyaux-de-plomberie-filet-s
2. Pour les pièces avec une forme hexagonale ainsi que les manchons égaux (grâce aux petites barres sur les côtés) vous pouvez utilisez une clé molette:



3. Pour la bride de fixation qui sera fixée au mur, le serrage doit être particulièrement serré pour éviter toute rotation lorsque votre étagère sera chargée.
   Pour un serrage optimal, vous pouvez, par exemple visser votre bride dans une pièce de bois quelconque et serrer en utilisant les tubes verticaux de la structure jusqu'à atteindre la position souhaitée. N'oubliez pas de conserver un accès facile aux trous pour la fixation au mur ensuite.

Étape 3 : Appliquer la finition

1. Préparez l'espace de travail en couvrant les surfaces avec des bâches ou du papier journal.
2. Placez votre structure en pièces de plomberie sur une surface propre et protégée.
3. Appliquez le vernis ou la peinture en aérosol selon les instructions du fabricant, en veillant à bien couvrir toutes les surfaces. Laissez sécher et appliquez une seconde couche si nécessaire.
4. Laissez sécher complètement les pièces de plomberie avant de les manipuler.

Étape 4 : Fixer les étagères à la structure au mur

1. Positionnez vos tablettes sur les supports, en veillant à ce qu'ils soient bien alignés et espacés uniformément, utilisez un niveau si nécessaire.
2. Vissez les étagères sur les supports à travers les trous préalablement percés.
3. Assurez-vous que les vis sont bien serrées et que les étagères sont solidement fixées aux brides de plancher (pièces rondes).

Étape 5 : Fixez la structure à votre cloison

1. Percez les trous et insérez les chevilles adaptées au type de mur (brique, béton, cloison sèche, etc.) si nécessaire.
2. Fixez la structure au mur

Conclusion :

Félicitations ! Vous avez maintenant créé trois étagères murales industrielles et modernes à l'aide de raccords et de tuyaux de plomberie en acier et fonte noirs filetés. N'hésitez pas à expérimenter avec différentes tailles, formes et finitions pour créer des étagères uniques et personnalisées qui correspondent à votre style et à votre espace.
