Contre-écrou à plateau laiton

Contre-écrou à plateau en laiton pour bloquer et sécuriser un raccord fileté en place. Le plateau large offre une surface d'appui étendue et une finition nette. Utilisé en plomberie, éclairage et décoration. Filetage ISO 228-1 BSPP.

Description du Contre-Écrou à Plateau en Laiton

Ce contre-écrou à plateau se visse sur un filetage mâle pour bloquer un raccord en position. Le plateau large répartit la pression de serrage sur une plus grande surface, évitant de marquer les pièces adjacentes. Il assure un maintien sûr sans risque de desserrage.

Pièce indispensable pour les traverses de paroi, les fixations de robinetterie et les assemblages décoratifs. Son aspect fini et soigné en fait également un élément visible de choix pour les montages en laiton apparent.

Caractéristiques Techniques

Conditions d'Utilisation et Installation

• Pression de service : PN 16 bar
• Température : Selon le type d'étanchéité choisi
• Fluides : Eau potable, eau glycolée, fluides compatibles
• Installation : Appliquer un couple de serrage modéré et choisir des matériaux adaptés (risque de corrosion galvanique). Plats de maintien adaptés aux clés du marché.

Certifications et Conformité

• Eau potable : Conforme à l'arrêté du 25 Juin 2020 relatif aux matériaux et produits métalliques destinés aux installations en contact avec l'eau destinée à la consommation humaine.
• 4MS : Conforme aux exigences 4MS — Harmonisation des règles de certification européennes pour les matériaux et produits en contact avec l'eau potable.

Applications et Conseils de Pose

Utilisations

• Plomberie domestique : raccordement d'installations eau chaude et froide
• Plomberie industrielle : installations conformes PN 16 bar
• Décoration intérieure : création de luminaires, étagères, porte-serviettes en laiton apparent
• DIY et bricolage créatif : projets sur mesure avec raccords à visser
• Fixation de traverse paroi : indispensable pour maintenir un tube passe-paroi en position

Conseils de pose

• Utilisez du ruban PTFE (téflon) ou de la filasse pour assurer l'étanchéité sur les filetages mâles
• Pour les portées de joint plates, utilisez un joint plat d'épaisseur minimale 1 mm
• Serrez à la clé plate ou clé à molette — ne pas utiliser de pince multiprise pour éviter de marquer la pièce
• Appliquer un couple de serrage modéré — un serrage excessif peut endommager le filetage

Dessin Technique

Dimensions (mm)

Toutes les cotes sont exprimées en millimètres (mm), sauf indication contraire.

Correspondances de Tailles

Ce contre-écrou est disponible dans les tailles suivantes. Utilisez ce tableau pour trouver la correspondance entre millimètres, pouces et DN.

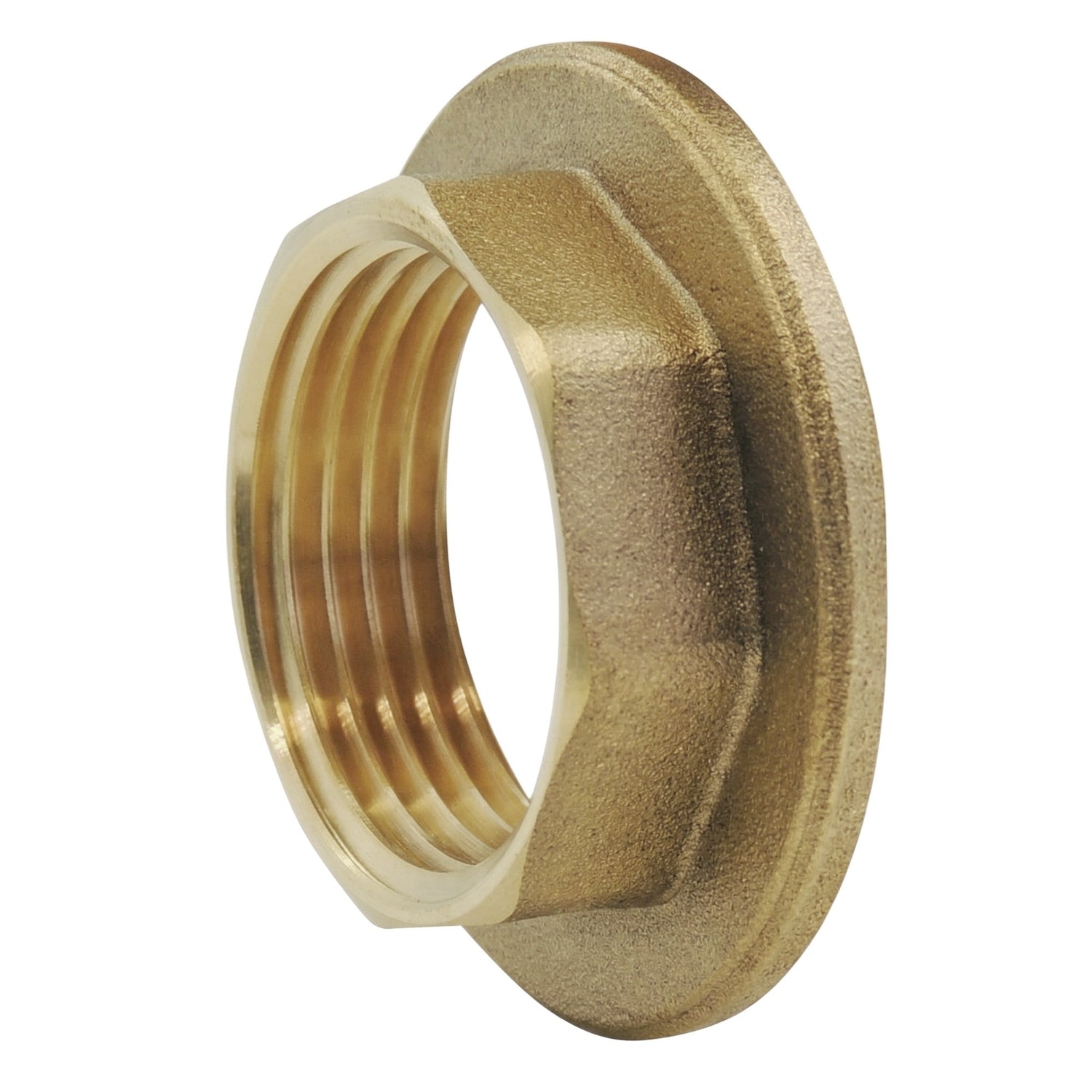

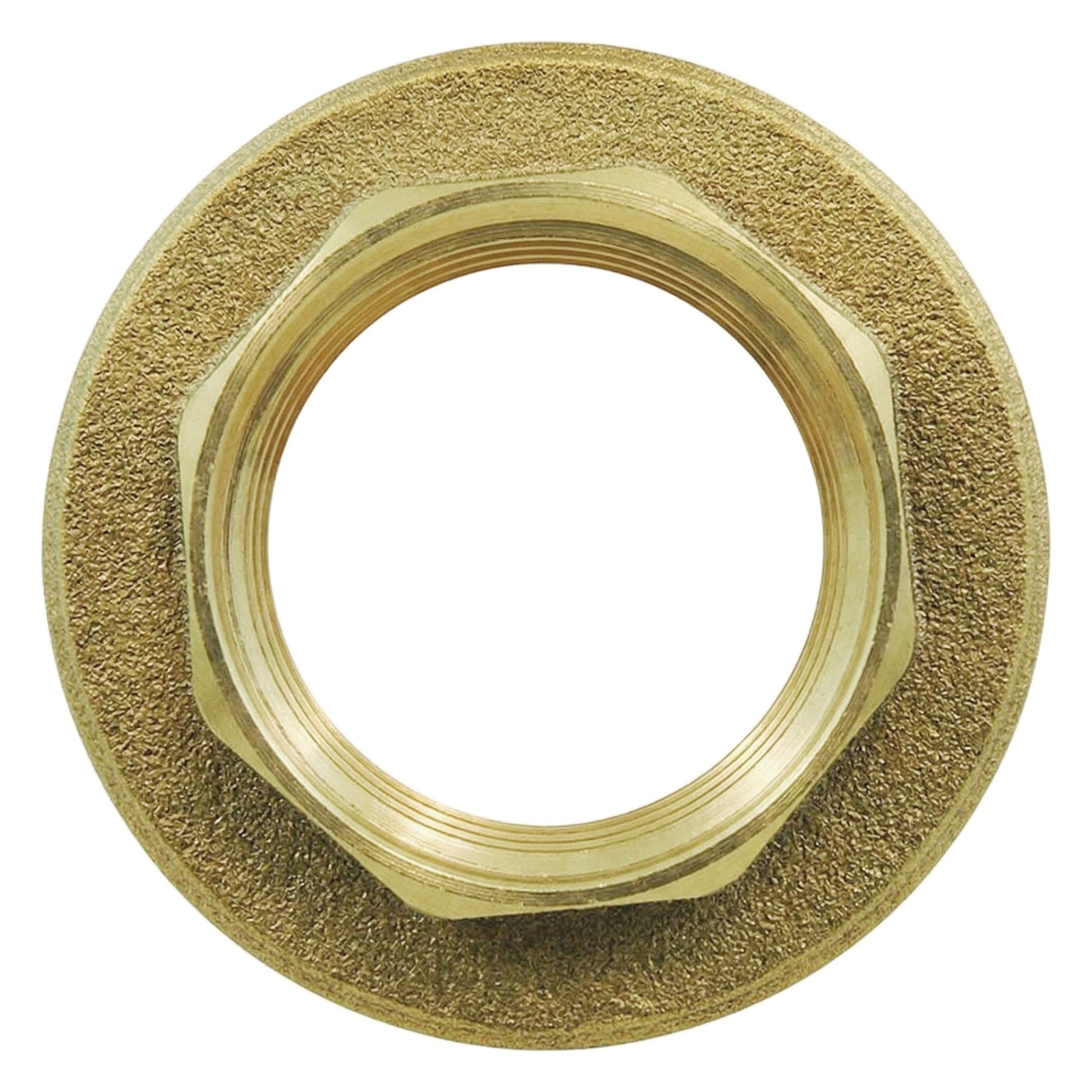

L'aspect de la pièce peut varier selon le lot en stock (voir photos). Contactez-nous pour confirmation.
