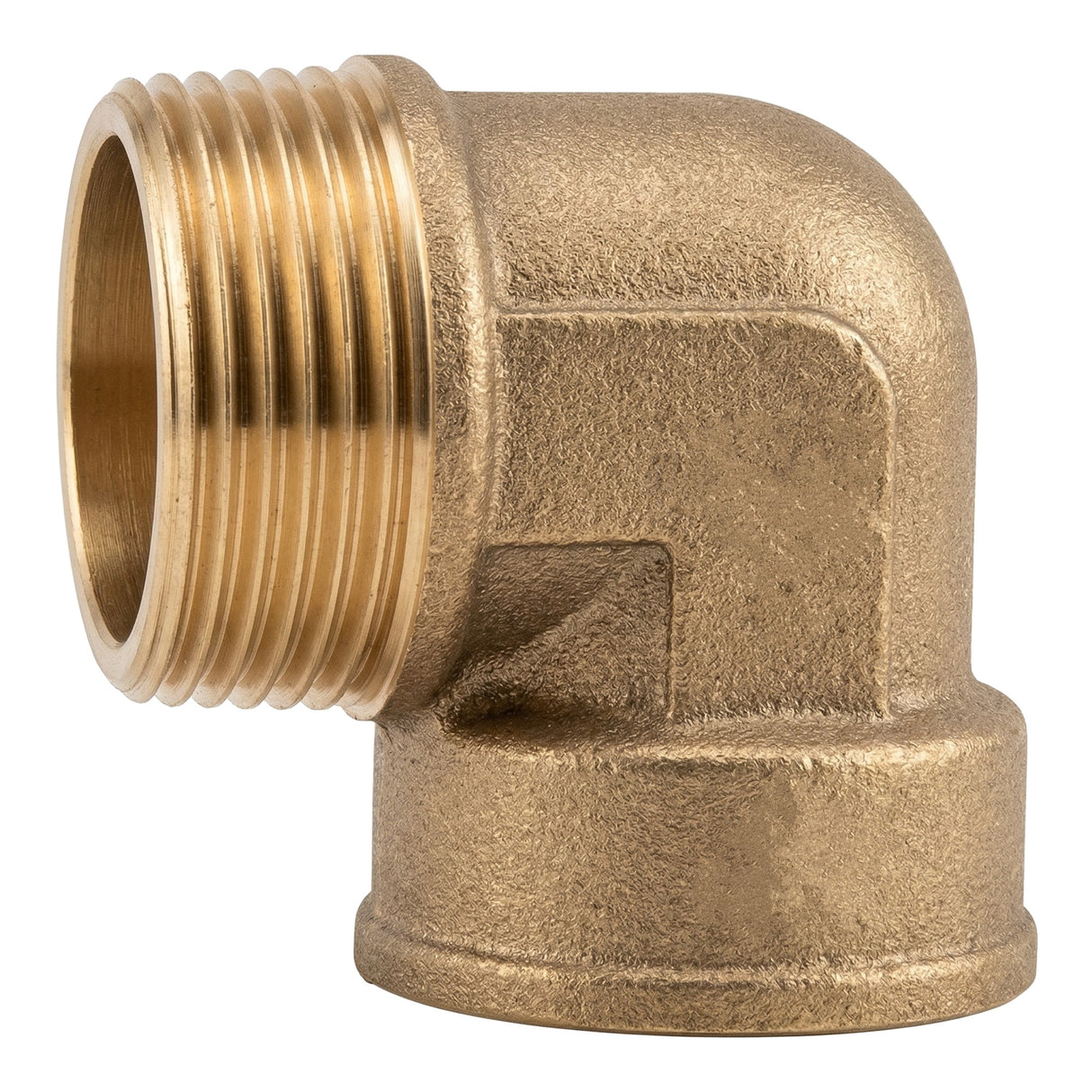

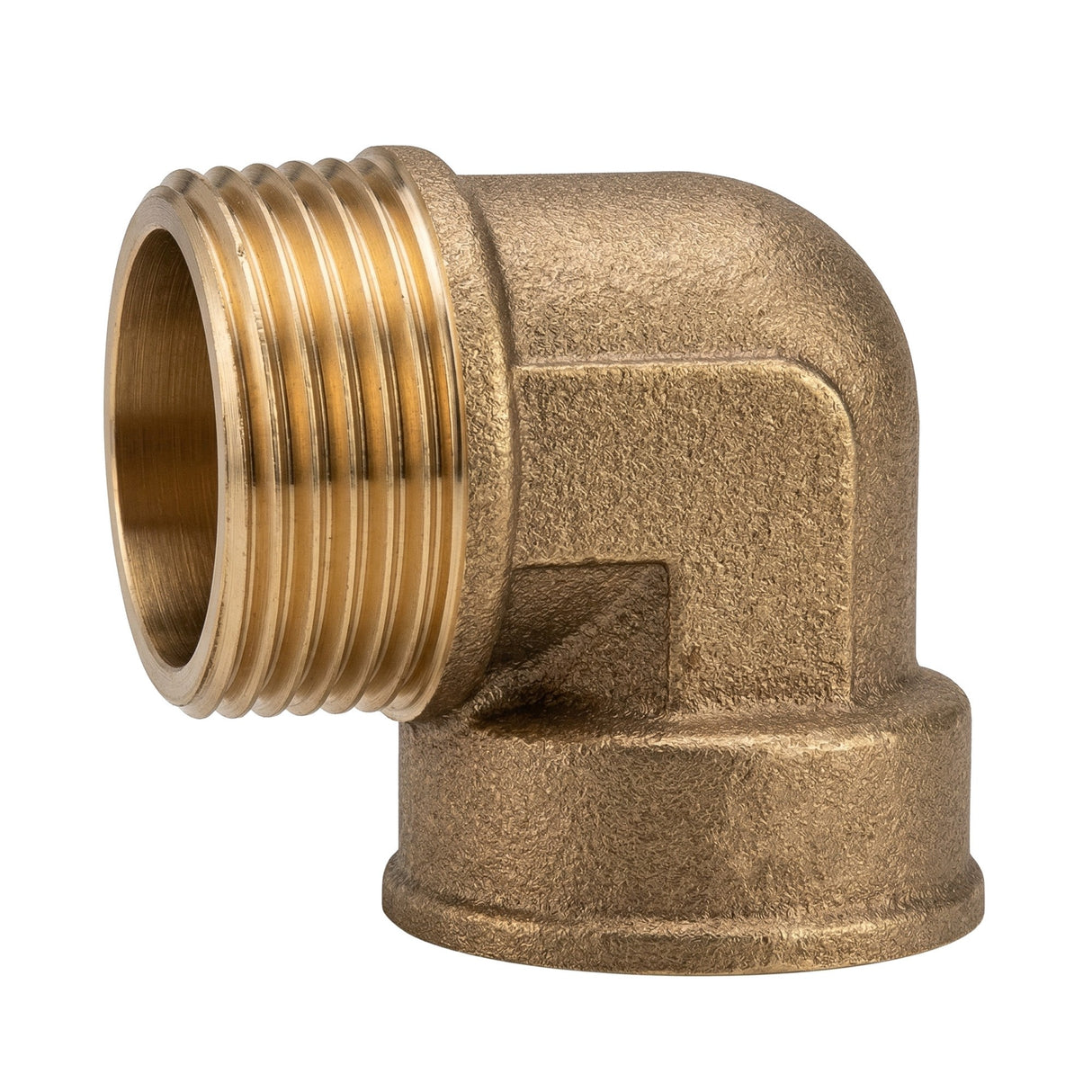

Coude 90° M/F laiton

Coude 90° mâle/femelle en laiton à visser pour réaliser un changement de direction à angle droit dans vos réseaux de plomberie ou vos créations déco. Un côté fileté (mâle) et un côté taraudé (femelle) offrent une grande polyvalence de raccordement. Norme ISO 228-1 BSPP.

Description du Coude 90° M/F en Laiton

Ce coude mâle/femelle assure la jonction à 90° entre un raccord femelle (taraudé) et un raccord mâle (fileté). Sa configuration mixte en fait l'un des raccords les plus polyvalents pour la plomberie et la décoration. Il est compatible avec tous les raccords de même taille vendus sur notre site.

Le montage se fait sans soudure, par simple vissage. Le corps à 6 pans garantit une prise solide à la clé. Ce coude convient aussi bien aux circuits d'eau domestiques qu'aux créations décoratives en laiton apparent.

Caractéristiques Techniques

Conditions d'Utilisation et Installation

• Pression de service : PN 16 bar
• Température : Selon le type d'étanchéité choisi
• Fluides : Eau potable, eau glycolée, fluides compatibles
• Installation : Appliquer un couple de serrage modéré et choisir des matériaux adaptés (risque de corrosion galvanique). Plats de maintien adaptés aux clés du marché.

Certifications et Conformité

• Eau potable : Conforme à l'arrêté du 25 Juin 2020 relatif aux matériaux et produits métalliques destinés aux installations en contact avec l'eau destinée à la consommation humaine.
• 4MS : Conforme aux exigences 4MS — Harmonisation des règles de certification européennes pour les matériaux et produits en contact avec l'eau potable.

Applications et Conseils de Pose

Utilisations

• Plomberie domestique : raccordement d'installations eau chaude et froide
• Plomberie industrielle : installations conformes PN 16 bar
• Décoration intérieure : création de luminaires, étagères, porte-serviettes en laiton apparent
• DIY et bricolage créatif : projets sur mesure avec raccords à visser

Conseils de pose

• Utilisez du ruban PTFE (téflon) ou de la filasse pour assurer l'étanchéité sur les filetages mâles
• Pour les portées de joint plates, utilisez un joint plat d'épaisseur minimale 1 mm
• Serrez à la clé plate ou clé à molette — ne pas utiliser de pince multiprise pour éviter de marquer la pièce
• Appliquer un couple de serrage modéré — un serrage excessif peut endommager le filetage

Dessin Technique

Dimensions (mm)

Toutes les cotes sont exprimées en millimètres (mm), sauf indication contraire.

Correspondances de Tailles

Ce coude est disponible dans les tailles suivantes. Utilisez ce tableau pour trouver la correspondance entre millimètres, pouces et DN.

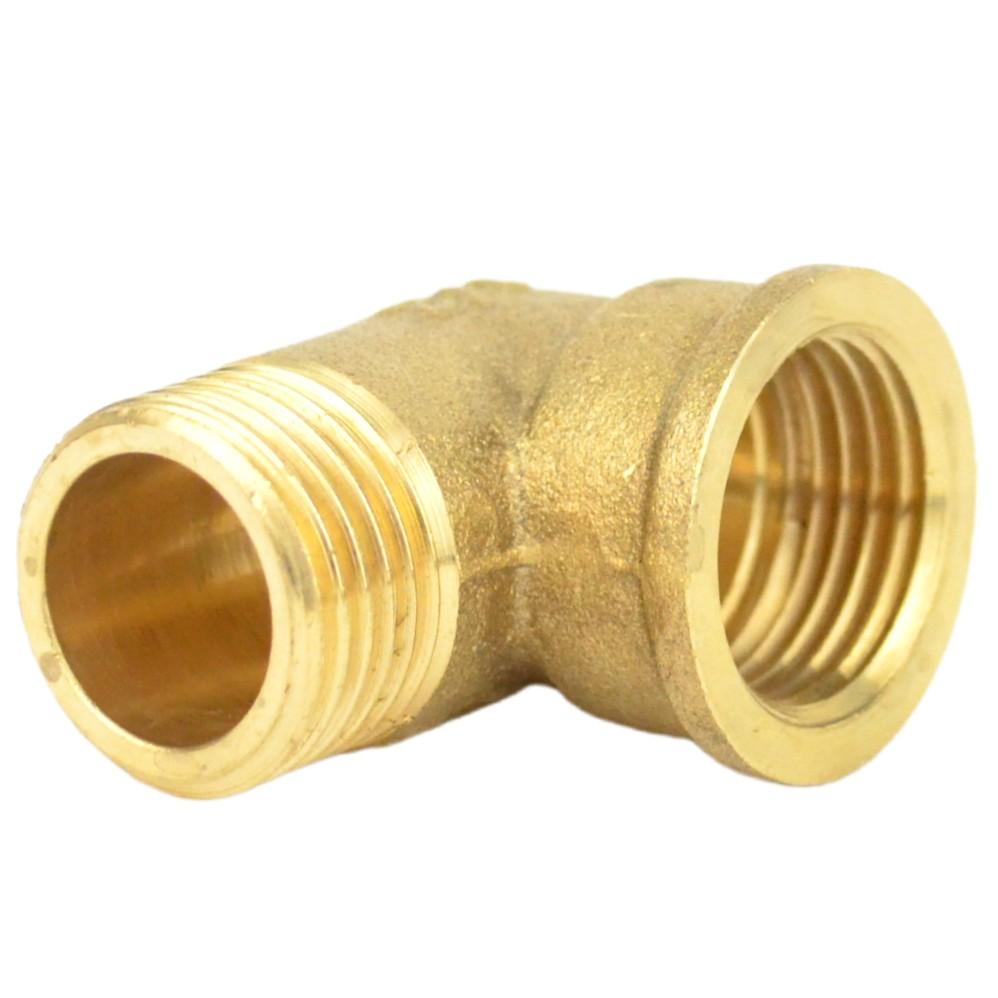

L'aspect de la pièce peut varier selon le lot en stock (voir photos). Contactez-nous pour confirmation.
