Coude réduit M/F laiton

Coude réduit mâle/femelle en laiton à visser, permettant de changer de direction à 90° tout en réduisant le diamètre de votre canalisation. Ce raccord combine deux fonctions en une seule pièce : déviation et réduction. Norme ISO 228-1 BSPP.

Description du Coude Réduit M/F en Laiton

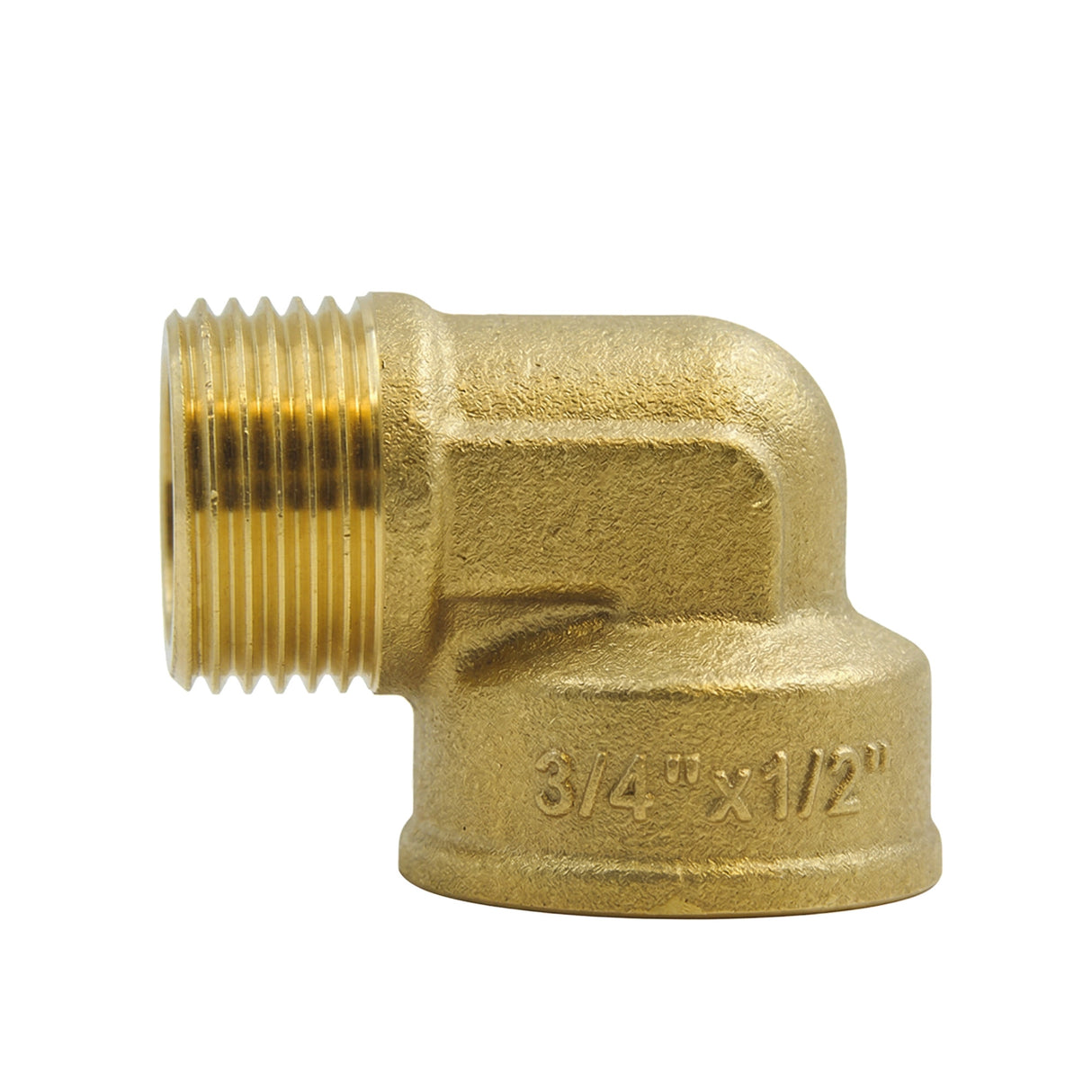

Ce coude réduit permet de réaliser simultanément un changement de direction à 90° et une réduction de diamètre. Le côté mâle (fileté) présente un diamètre supérieur au côté femelle (taraudé), permettant la transition entre deux tailles de tuyauterie différentes.

Montage par simple vissage sans soudure. Particulièrement utile dans les configurations où l'espace est limité et où deux fonctions doivent être combinées en un seul point de raccordement.

Caractéristiques Techniques

Conditions d'Utilisation et Installation

• Pression de service : PN 16 bar
• Température : Selon le type d'étanchéité choisi
• Fluides : Eau potable, eau glycolée, fluides compatibles
• Installation : Appliquer un couple de serrage modéré et choisir des matériaux adaptés (risque de corrosion galvanique). Plats de maintien adaptés aux clés du marché.

Certifications et Conformité

• Eau potable : Conforme à l'arrêté du 25 Juin 2020 relatif aux matériaux et produits métalliques destinés aux installations en contact avec l'eau destinée à la consommation humaine.
• 4MS : Conforme aux exigences 4MS — Harmonisation des règles de certification européennes pour les matériaux et produits en contact avec l'eau potable.

Applications et Conseils de Pose

Utilisations

• Plomberie domestique : raccordement d'installations eau chaude et froide
• Plomberie industrielle : installations conformes PN 16 bar
• Décoration intérieure : création de luminaires, étagères, porte-serviettes en laiton apparent
• DIY et bricolage créatif : projets sur mesure avec raccords à visser

Conseils de pose

• Utilisez du ruban PTFE (téflon) ou de la filasse pour assurer l'étanchéité sur les filetages mâles
• Pour les portées de joint plates, utilisez un joint plat d'épaisseur minimale 1 mm
• Serrez à la clé plate ou clé à molette — ne pas utiliser de pince multiprise pour éviter de marquer la pièce
• Appliquer un couple de serrage modéré — un serrage excessif peut endommager le filetage

Dessin Technique

Dimensions (mm)

Toutes les cotes sont exprimées en millimètres (mm), sauf indication contraire.

Combinaisons de Tailles Disponibles

Ce coude réduit permet de passer d'un diamètre à un autre. Le tableau ci-dessous indique les combinaisons disponibles.

L'aspect de la pièce peut varier selon le lot en stock (voir photos). Contactez-nous pour confirmation.
