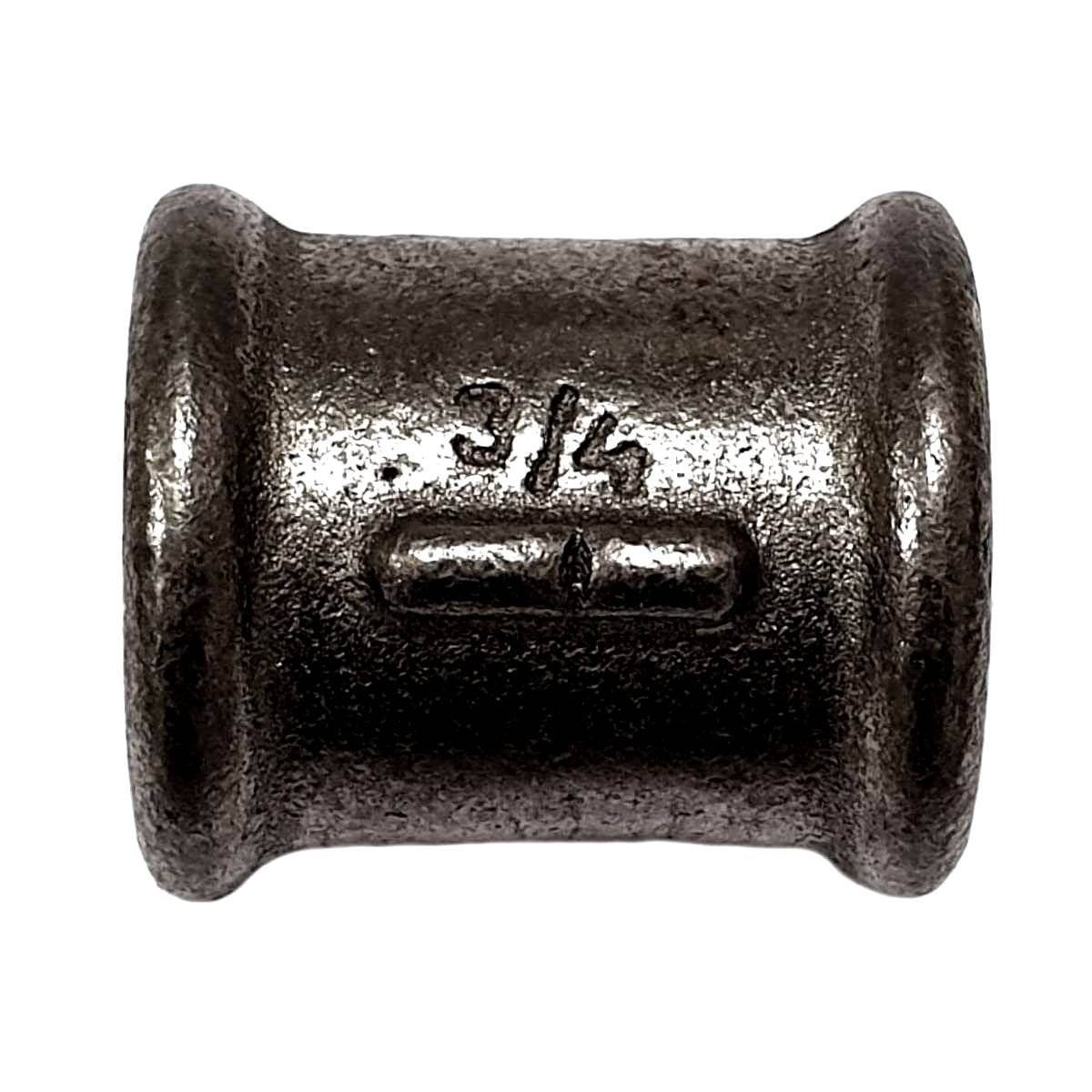

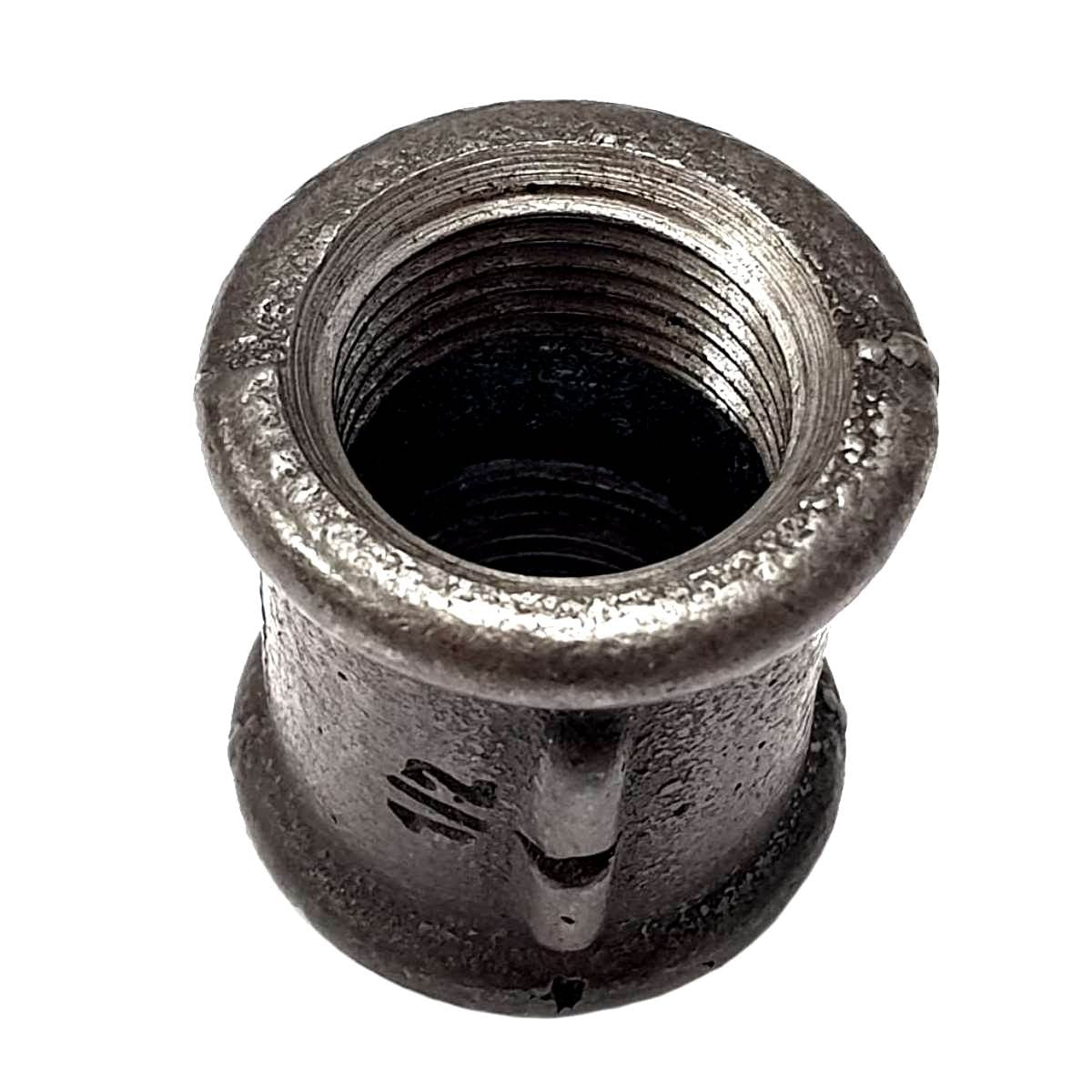

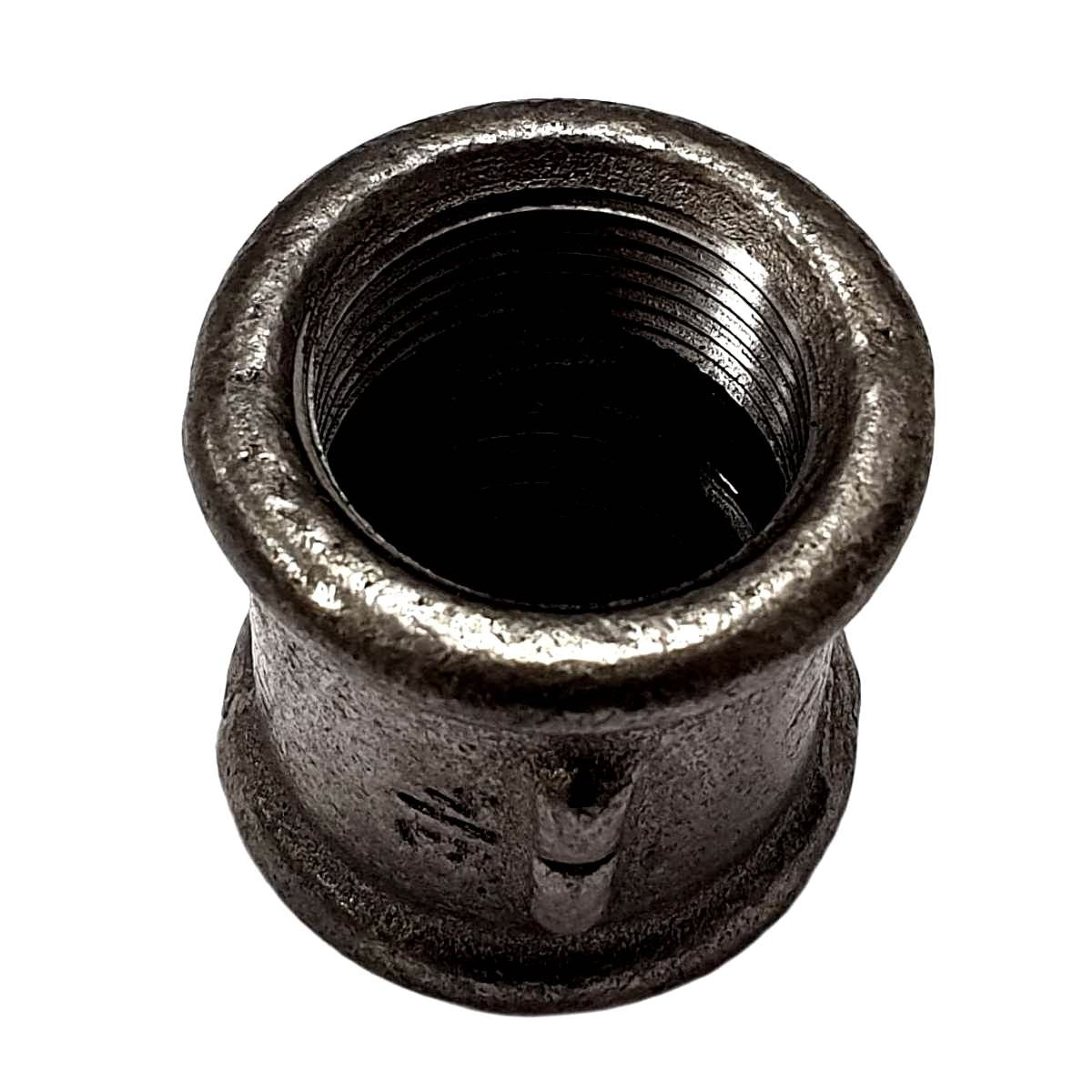

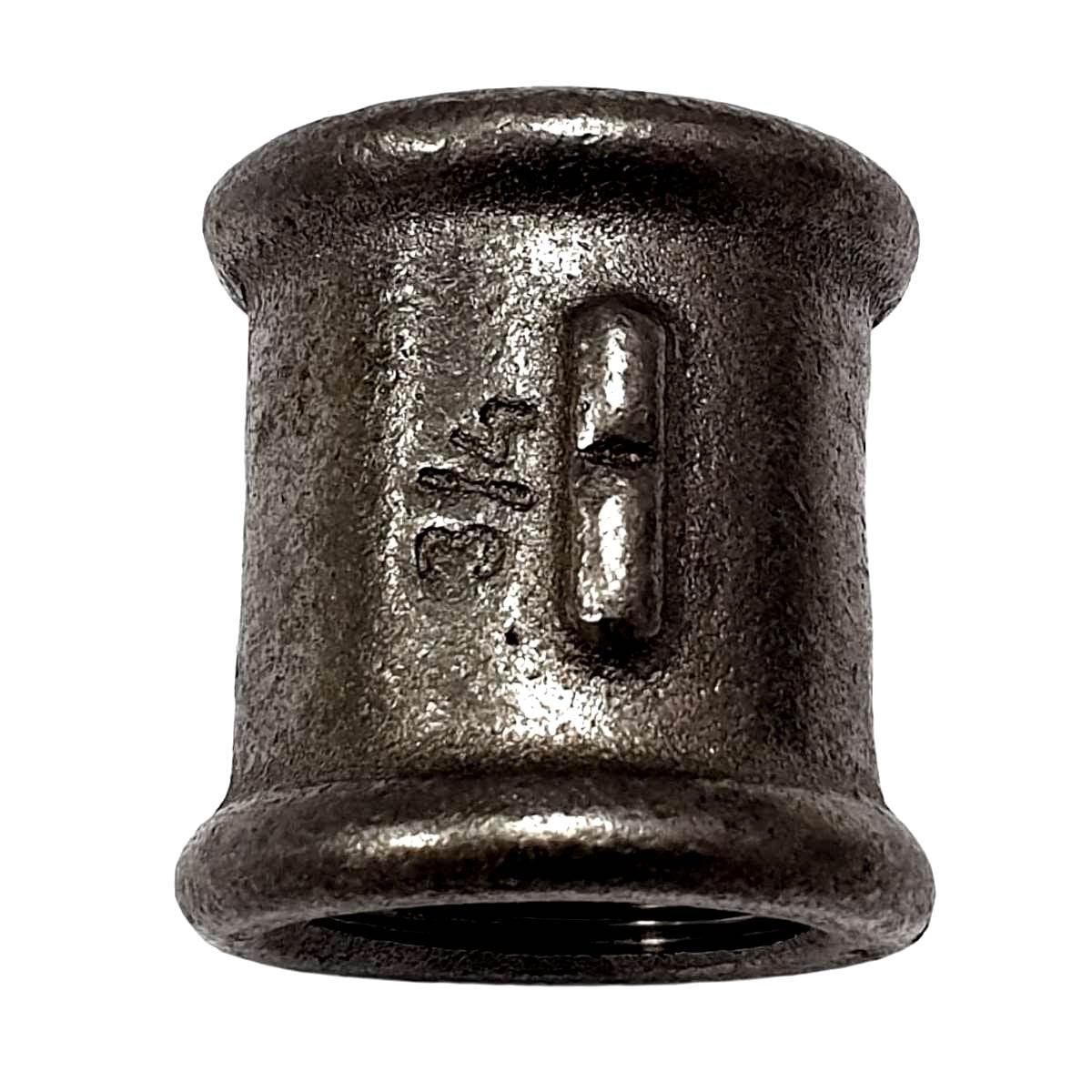

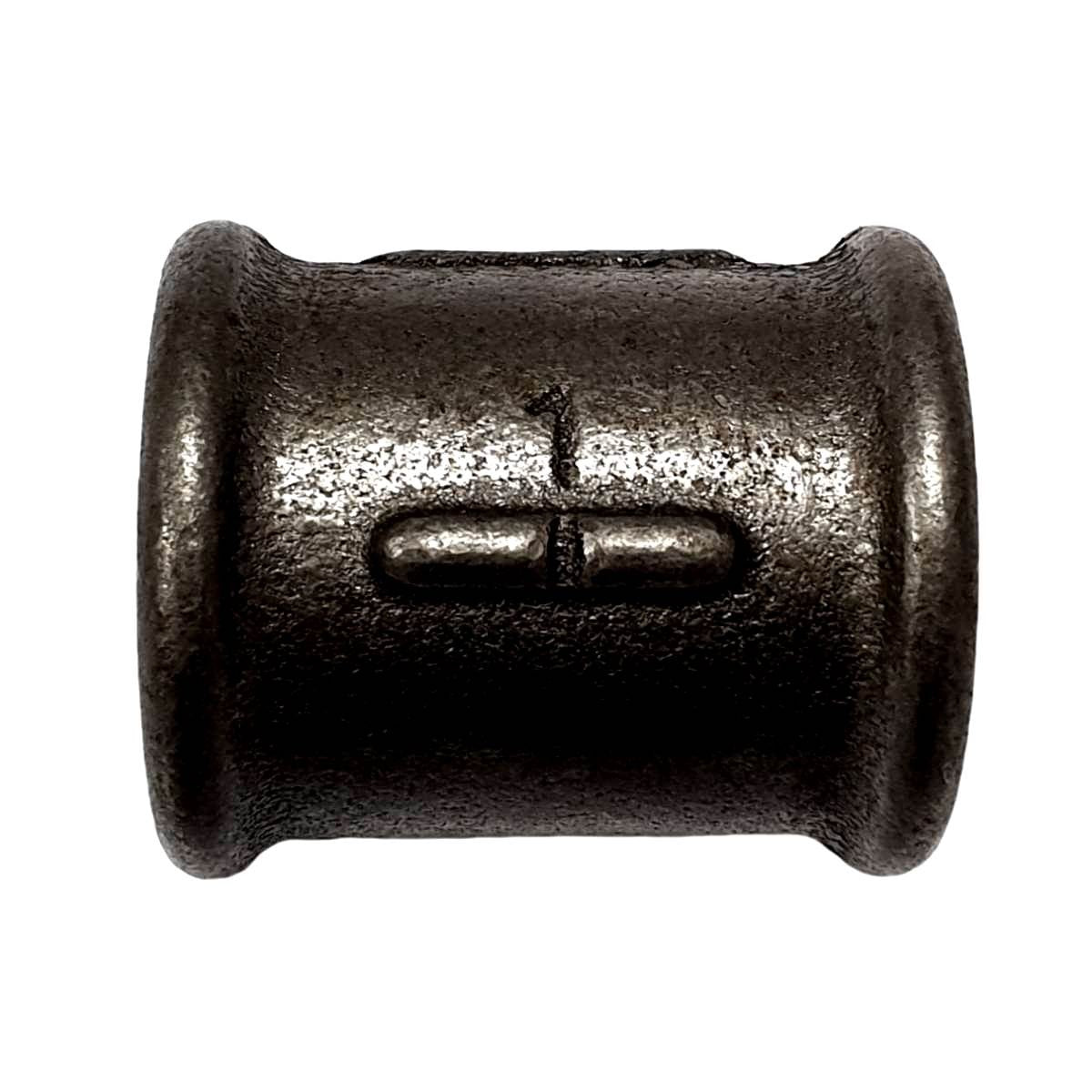

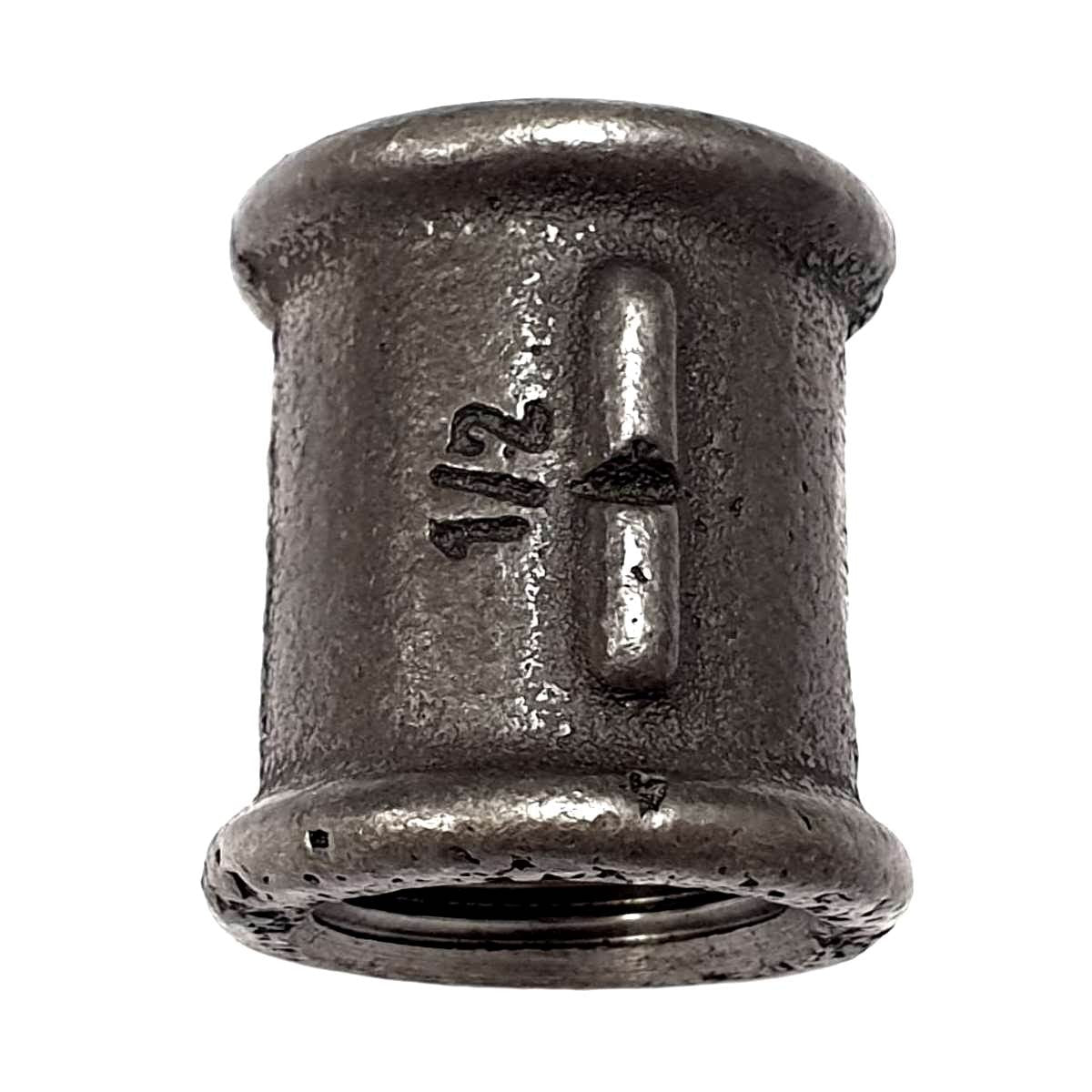

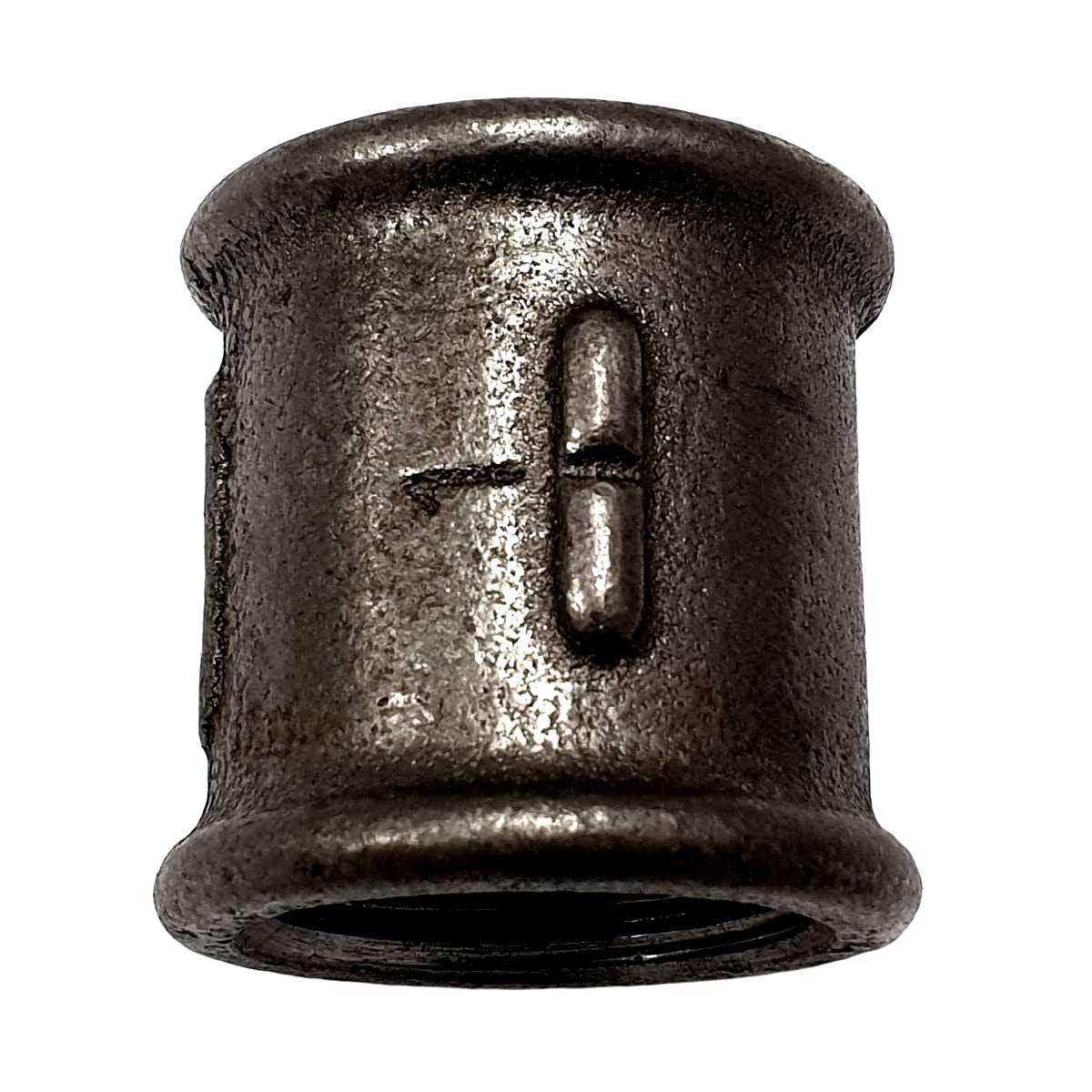

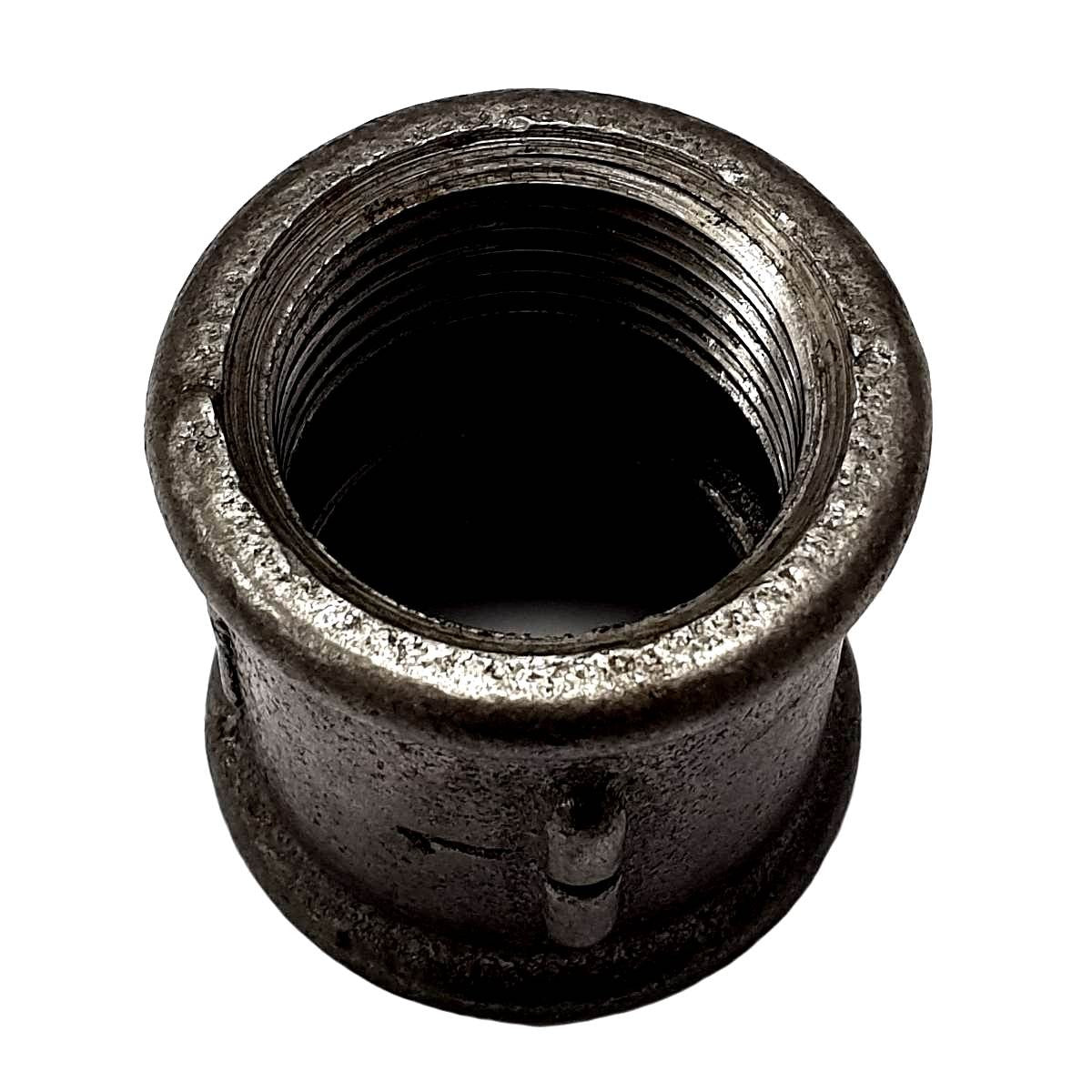

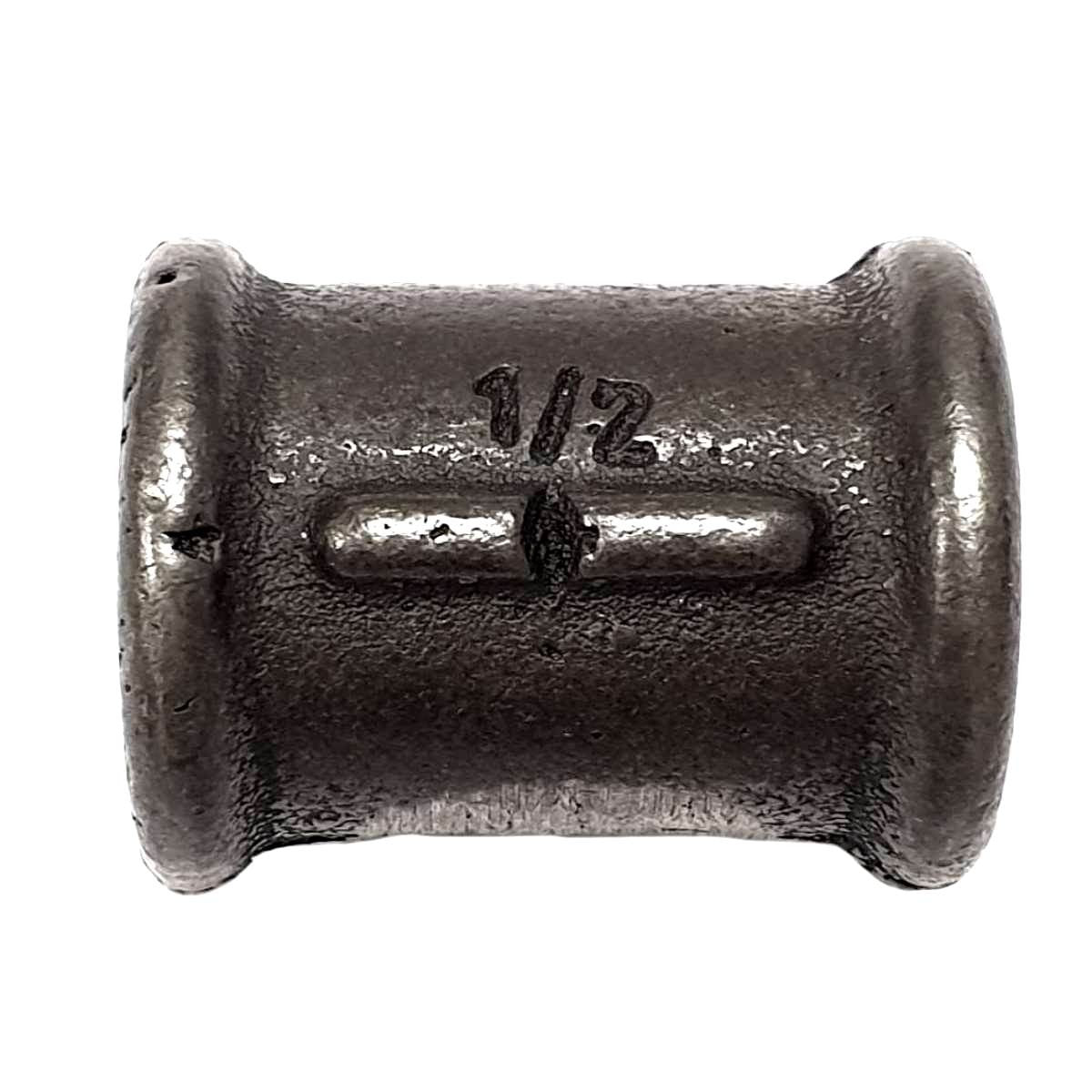

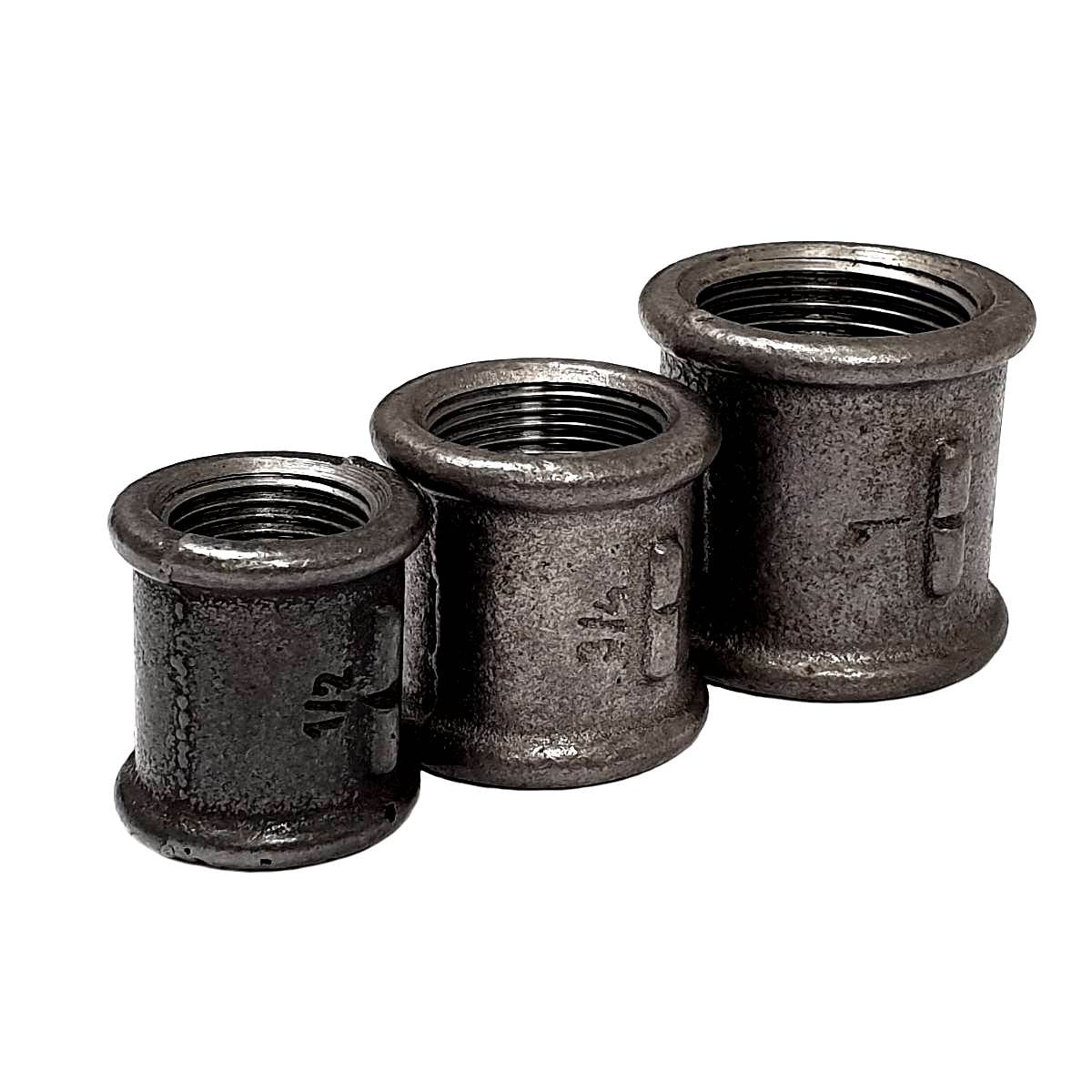

Manchon Droite/Gauche FF fonte noire

• Matériaux : Fonte noire malléable
• Coloris : Gris / Gris foncé

Le manchon droite/gauche F/F en fonte noire (réf. 271) possède un filetage à droite d'un côté et un filetage à gauche de l'autre. Attention : le côté gauche de ce manchon n'accepte pas un tube ou raccord standard (fileté à droite). Il se visse sur un mamelon droite/gauche (réf. 281), ou sur un tube fileté à gauche (non standard).

Comment fonctionne un raccord droite/gauche ?

Un raccord standard se visse toujours dans le même sens (à droite). Le manchon droite/gauche, lui, possède un filetage inversé sur l'un de ses côtés. Résultat : en le tournant dans un sens, ses deux extrémités se vissent simultanément. En le tournant dans l'autre sens, il se dévisse des deux côtés à la fois. Ce principe permet de raccorder ou séparer deux éléments fixes sans les faire tourner.

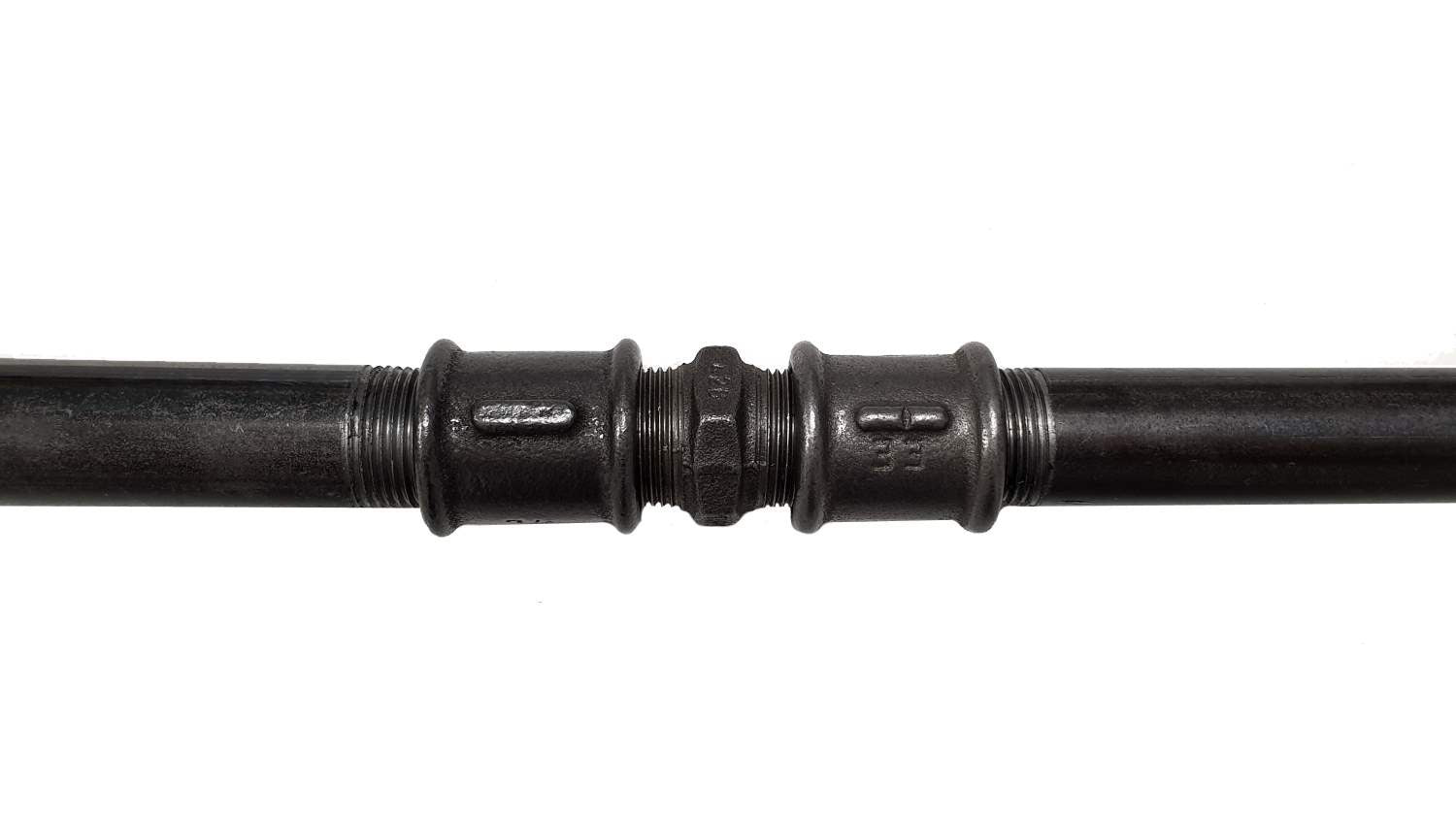

Manchon + Mamelon : le duo indispensable

Le manchon droite/gauche (F/F) ne s'utilise qu'avec le mamelon droite/gauche M/M :

• Le mamelon DG (M/M) se visse dans un raccord femelle existant (té, coude, bride…).
• Le manchon DG (F/F) vient coiffer le mamelon et le raccord ou tube adjacent. En le tournant, les deux côtés se serrent en même temps.

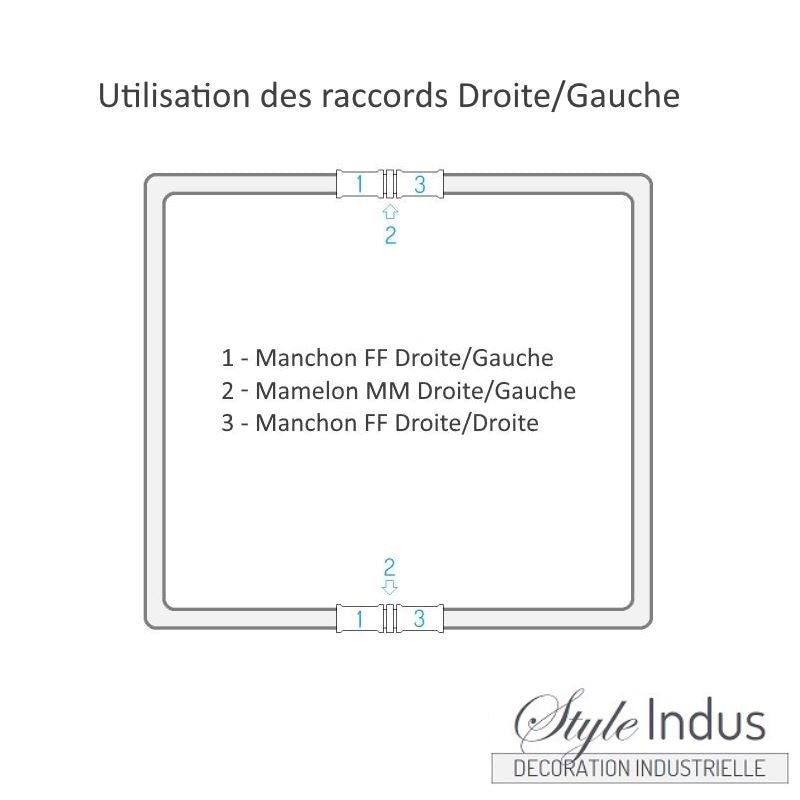

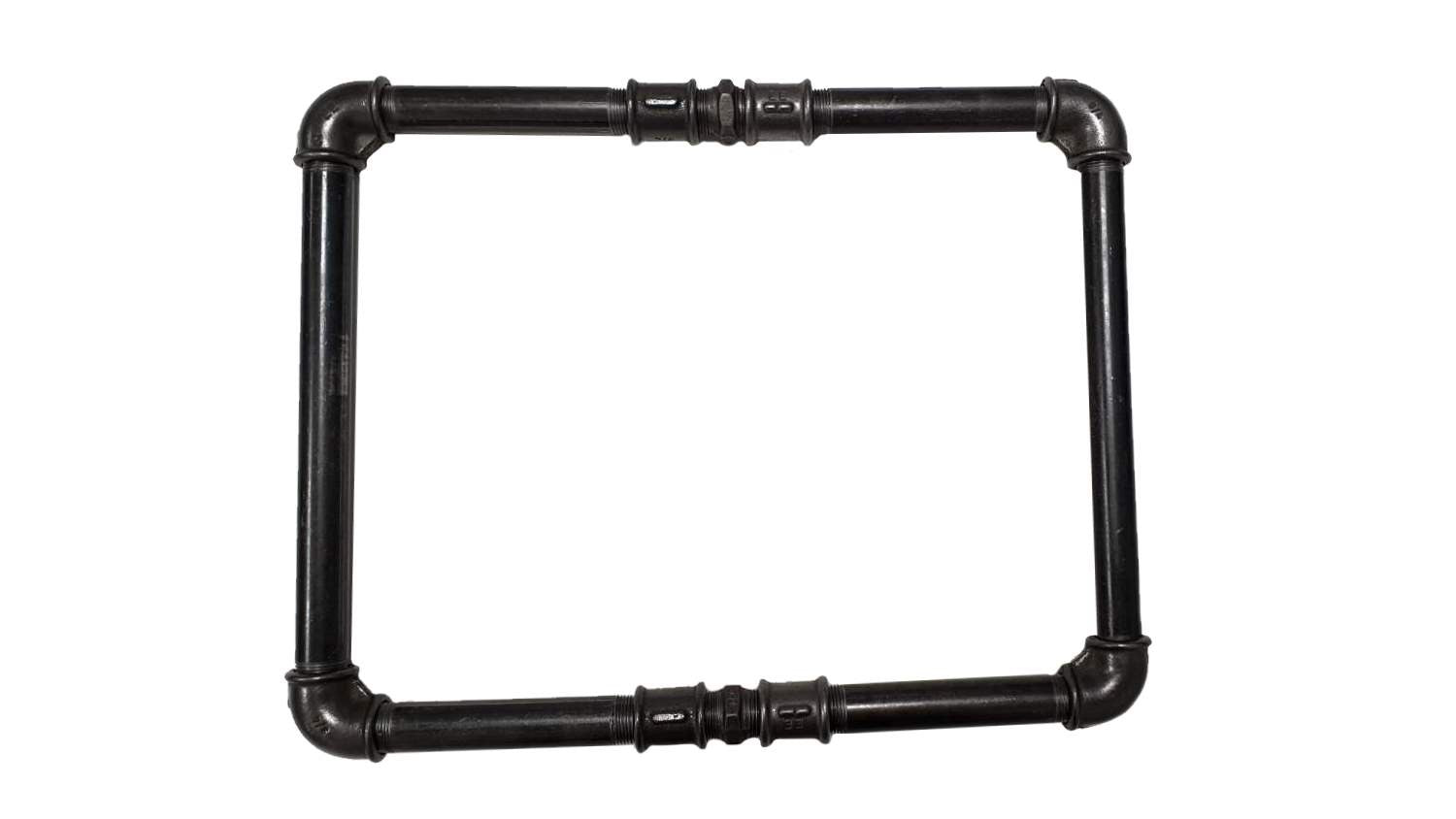

Utilisation intéressante en décoration : dans un cadre ou une forme rectangulaire en tubes et raccords, la dernière connexion est impossible à réaliser avec des raccords classiques. La combinaison mamelon DG + manchon DG + manchon standard permet de fermer la boucle en serrant les deux côtés simultanément. C'est une alternative plus compacte et économique aux raccords union F/F.

Caractéristiques

• Norme : Fabrication conforme EN 10242 et ISO 49. Fonte malléable grade EN-GJMW-400-5 (selon EN 1562).
• Filetages : Un taraudage à droite (Rp) + un taraudage à gauche, conformes ISO 7-1 (BSP).
• Fiabilité : 100% des raccords testés en étanchéité.
• Vissage sur 10 à 15 mm selon la pièce
• Matériaux : fonte noire malléable
• Coloris : gris foncé

Conditions d'utilisation

• Température max : 155°C (eau).
• Compatibilité : Eau potable, eaux usées, gaz, vapeur, liquides non corrosifs.

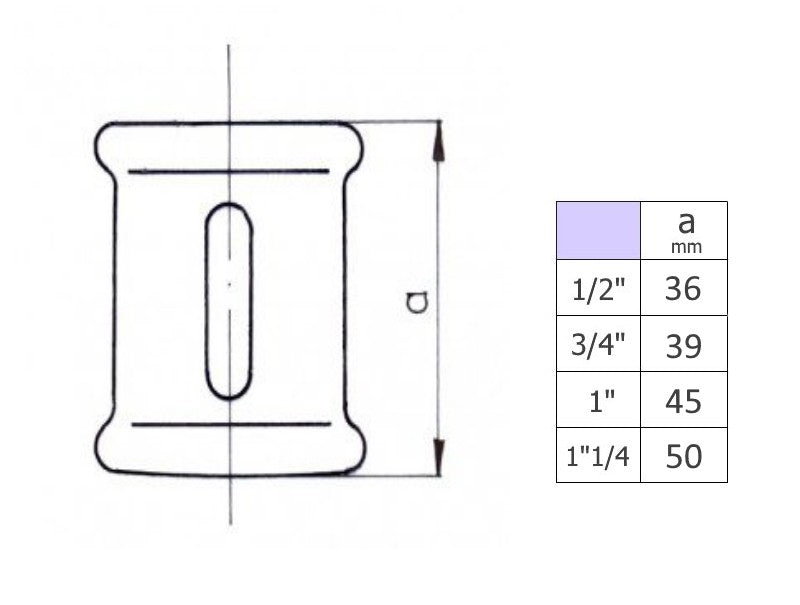

Dimensions du Manchon Droite/Gauche F/F

Faites défiler le tableau horizontalement pour voir toutes les mesures.

Taille pouces	Taille mm	DN	Longueur L (mm)	Poids (kg)
3/8"	12×17	DN10	32	0,039
1/2"	15×21	DN15	38	0,075
3/4"	20×27	DN20	42	0,105
1"	26×34	DN25	47	0,156
1"1/4	33×42	DN32	52	0,255
1"1/2	40×49	DN40	56	0,363
2"	50×60	DN50	64	0,584
2"1/2	66×76	DN65	72	0,770
3"	80×89	DN80	80	1,143

À associer

Indispensable : Mamelon droite/gauche M/M fonte noire

Produits compatibles : Tubes acier noir · Raccords fonte noire
