Raccord union coude M/F laiton
Raccord union coude M/F laiton - 3/8" (12/17) est en rupture de stock et sera expédié dès qu'il sera de retour en stock.
Expédition et Livraison
Expédition et Livraison
| Type de produit | Mode de livraison | Délai de préparation | Délai transport | Délai de Livraison |
|---|---|---|---|---|
| Toutes pièces | Relais | 0 à 3 jours | 1 à 2 jours | 1 à 5 jours |
| Toutes pièces | Domicile | 0 à 3 jours | 1 à 2 jours | 1 à 5 jours |
| Tubes > 90cm | Domicile | 0 à 3 jours | 1 à 2 jours | 1 à 5 jours |
| Tubes > 200cm | Domicile | 0 à 3 jours | 1 à 2 jours | 1 à 5 jours |
| Produits assemblés | Domicile et Relais | 0 à 5 jours | 1 à 2 jours | 1 à 7 jours |
* Les tubes de plus de 90cm ne peuvent pas faire l'objet d'une livraison en Relais
La livraison est offerte dès 100€ d'achat en Relais et 200€ d'achat à Domicile
Pour une confirmation de délai sur des éléments particuliers, n'hésitez pas à nous adresser un message
Raccord union coude M/F laiton
Raccord union coude M/F en laiton, combinant un coude à 90° et un raccord union démontable en une seule pièce. Permet un changement de direction avec possibilité de démontage rapide. Norme ISO 228-1 BSPP.
Description du Raccord Union Coude M/F en Laiton
Ce raccord deux-en-un associe la fonction de coude 90° et celle de raccord union démontable. L'écrou tournant intégré permet de déconnecter facilement la section coudée sans déplacer les canalisations adjacentes.
Particulièrement utile pour le raccordement de robinetterie murale, de radiateurs ou d'appareils sanitaires nécessitant un changement de direction et un accès pour l'entretien. Le côté mâle se visse dans un raccord femelle, le côté femelle accueille un raccord mâle.
Caractéristiques Techniques
| Matériau | Laiton CW617N - 4MS |
| Coloris | Laiton doré |
| Pression nominale | PN 16 bar |
| Norme de filetage | ISO 228-1 - BSPP Gaz (filetage cylindrique) |
| Étanchéité | Par portée conique métal sur métal (sans joint) |
| Forme | 6 pans (vissage à la clé) |
| Genre | Mâle (fileté) / Femelle (taraudé) avec écrou tournant |
| Angle | 90° |
| Type | Union coude démontable à portée conique |
| Fluides compatibles | Eau potable, eau glycolée, fluides compatibles |
| Température | Selon le type d'étanchéité choisi |
| Utilisation | Adduction d'eau potable, plomberie générale, CVC |
Conditions d'Utilisation et Installation
- Pression de service : PN 16 bar
- Température : Selon le type d'étanchéité choisi
- Fluides : Eau potable, eau glycolée, fluides compatibles
- Installation : Appliquer un couple de serrage modéré et choisir des matériaux adaptés (risque de corrosion galvanique). Plats de maintien adaptés aux clés du marché.
Certifications et Conformité
- Eau potable : Conforme à l'arrêté du 25 Juin 2020 relatif aux matériaux et produits métalliques destinés aux installations en contact avec l'eau destinée à la consommation humaine.
- 4MS : Conforme aux exigences 4MS — Harmonisation des règles de certification européennes pour les matériaux et produits en contact avec l'eau potable.
Applications et Conseils de Pose
Utilisations
- Plomberie domestique : raccordement d'installations eau chaude et froide
- Plomberie industrielle : installations conformes PN 16 bar
- Décoration intérieure : création de luminaires, étagères, porte-serviettes en laiton apparent
- DIY et bricolage créatif : projets sur mesure avec raccords à visser
Conseils de pose
- L'étanchéité est assurée par portée conique métal sur métal — aucun joint n'est nécessaire
- Serrez à la clé plate ou clé à molette — ne pas utiliser de pince multiprise pour éviter de marquer la pièce
- Appliquer un couple de serrage modéré — un serrage excessif peut endommager la portée conique

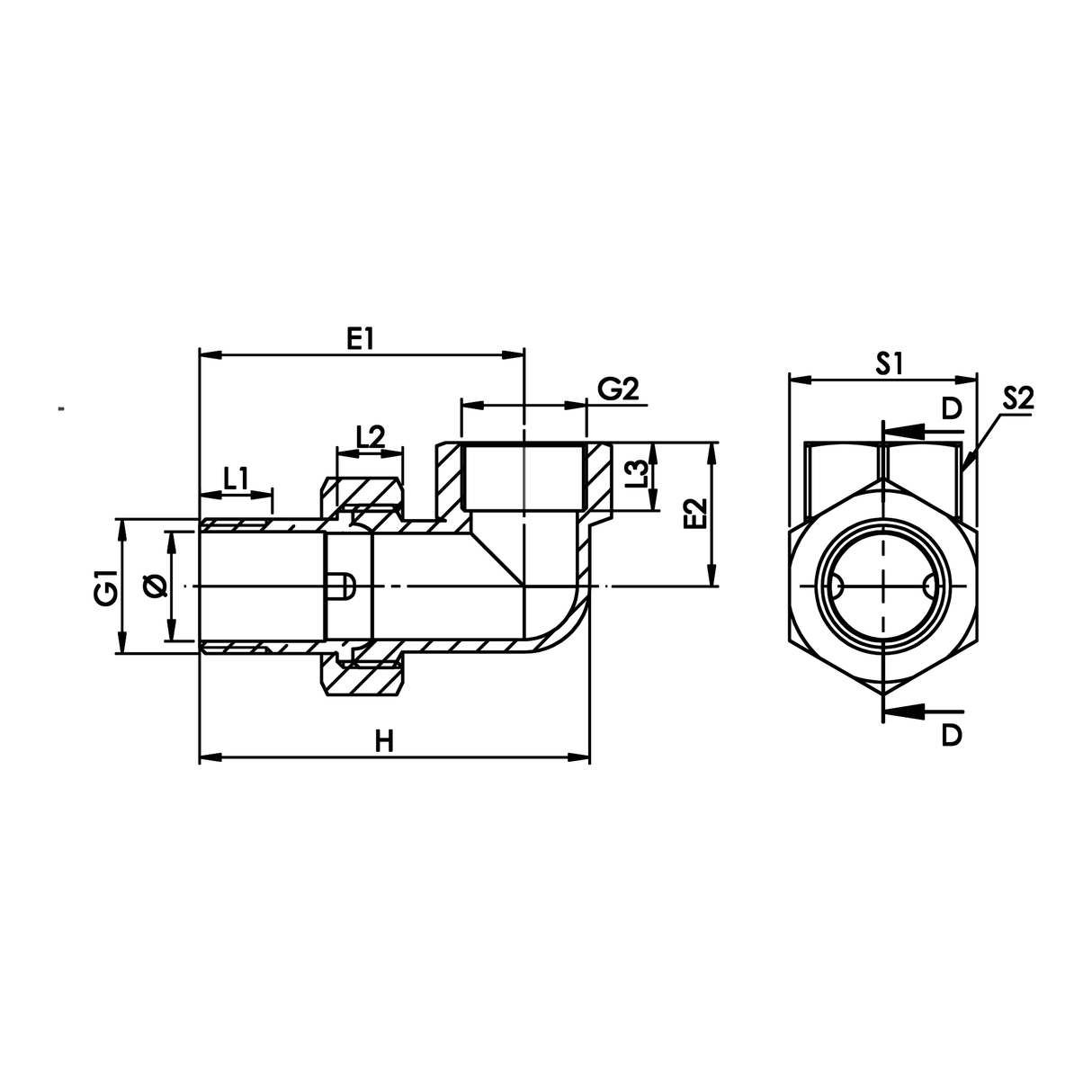

Dessin Technique
Dimensions (mm)
Toutes les cotes sont exprimées en millimètres (mm), sauf indication contraire.
| O | O (mm) | G1 | G2 | E1 | E2 | L1 | L2 | L3 | H | S1 | S2 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3/8" | 12x17 | 16 | 15 | 46 | 18 | 11 | 9 | 9 | 55 | 25 | 21 |
| 1/2" | 15x21 | 20 | 19 | 51 | 22 | 12 | 10 | 11 | 63 | 30 | 25 |
| 3/4" | 20x27 | 26 | 25 | 61 | 26 | 13 | 12 | 11 | 74 | 37 | 31 |
| 1" | 26x34 | 33 | 30 | 68 | 34 | 14 | 13 | 17 | 83 | 46 | 37 |
| 1"1/4 | 33x42 | 42 | 39 | 82 | 40 | 17 | 15 | 21 | 100 | 52 | 48 |
Correspondances de Tailles
Ce raccord union coude est disponible dans les tailles suivantes. Utilisez ce tableau pour trouver la correspondance entre millimètres, pouces et DN.
| Taille (mm) | 12x17 | 15x21 | 20x27 | 26x34 | 33x42 |
|---|---|---|---|---|---|
| Pouces | 3/8'' | 1/2'' | 3/4'' | 1'' | 1''1/4 |
| DN | DN10 | DN15 | DN20 | DN25 | DN32 |
| Diam. ext. tube | 17 mm | 21 mm | 27 mm | 34 mm | 42 mm |

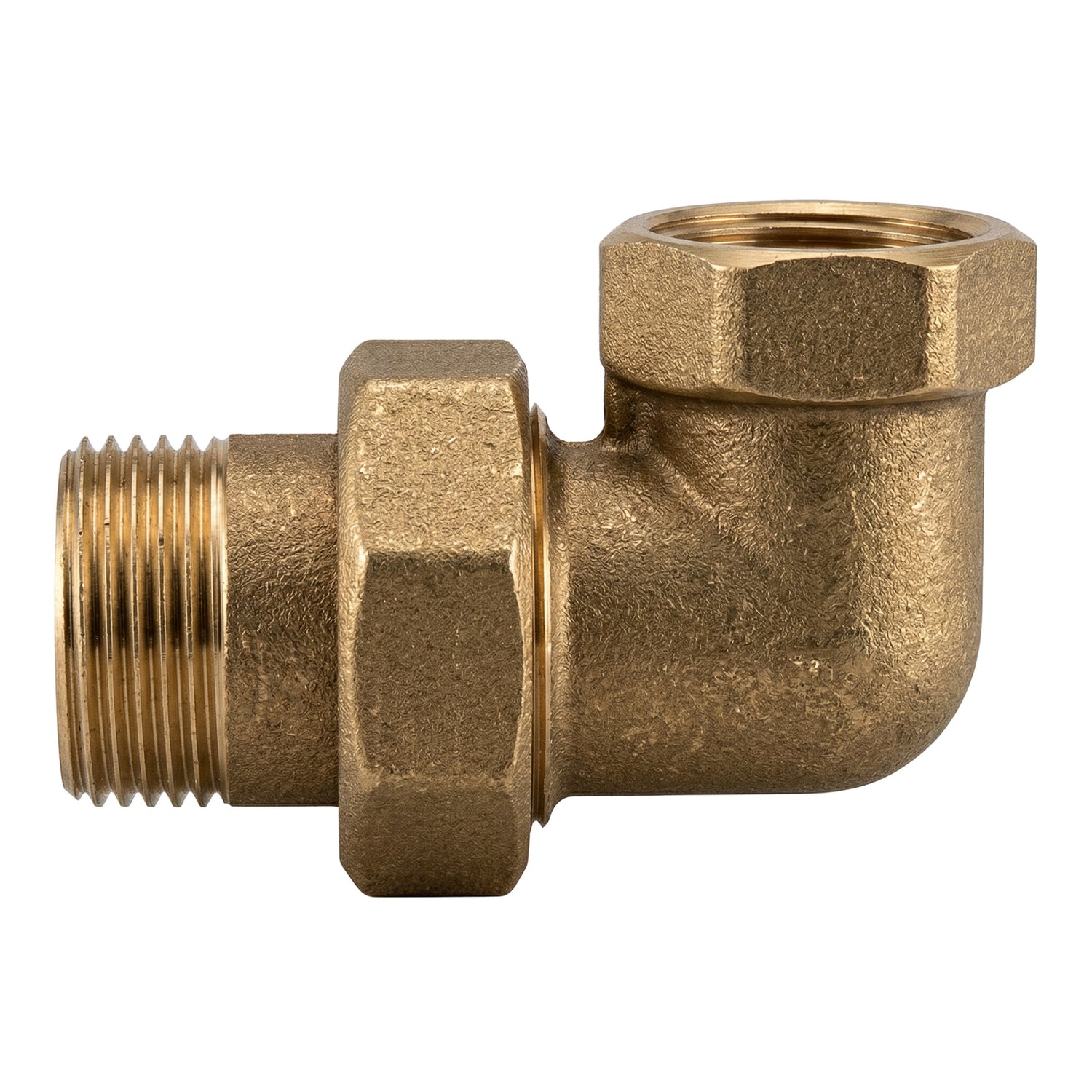

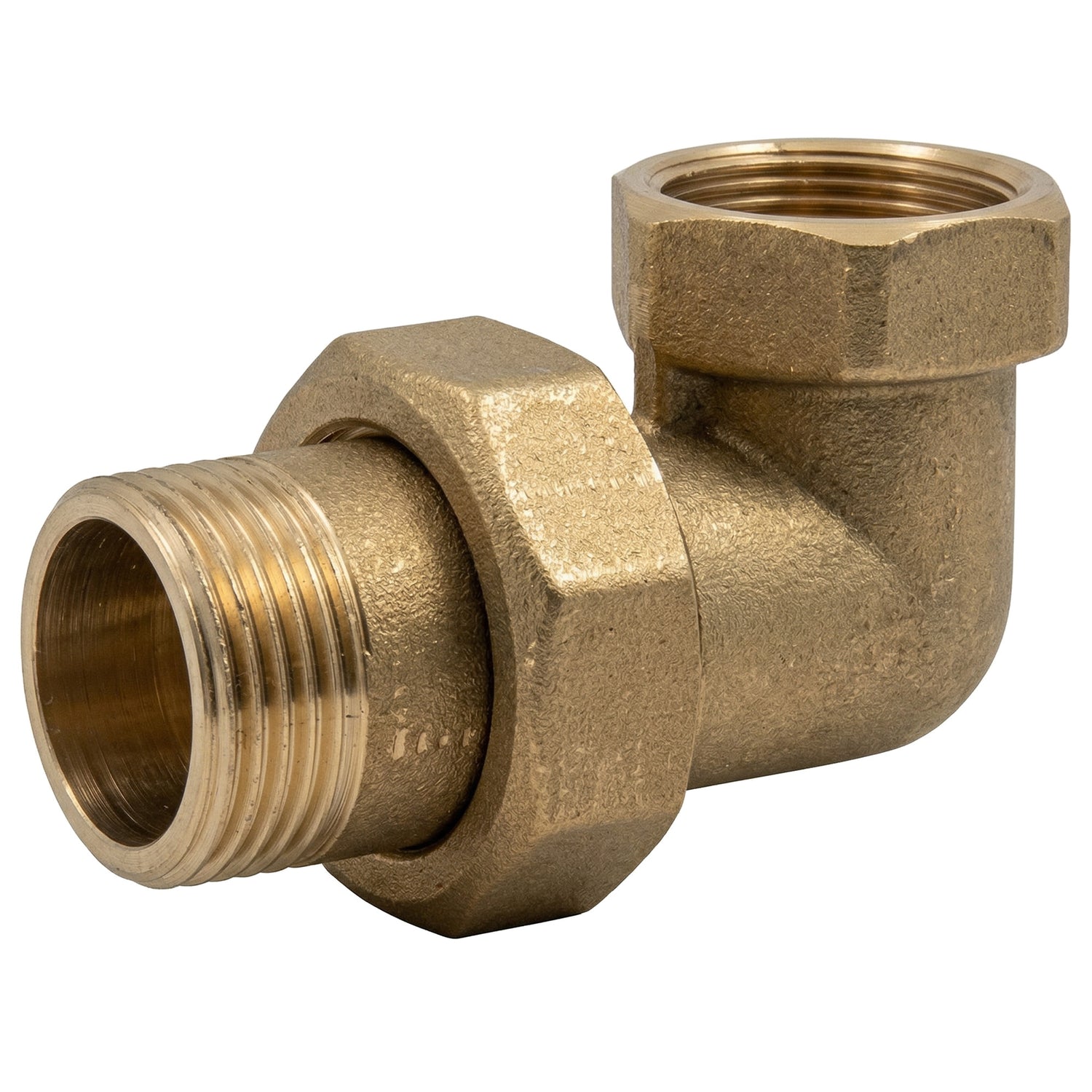

L'aspect de la pièce peut varier selon le lot en stock (voir photos). Contactez-nous pour confirmation.
