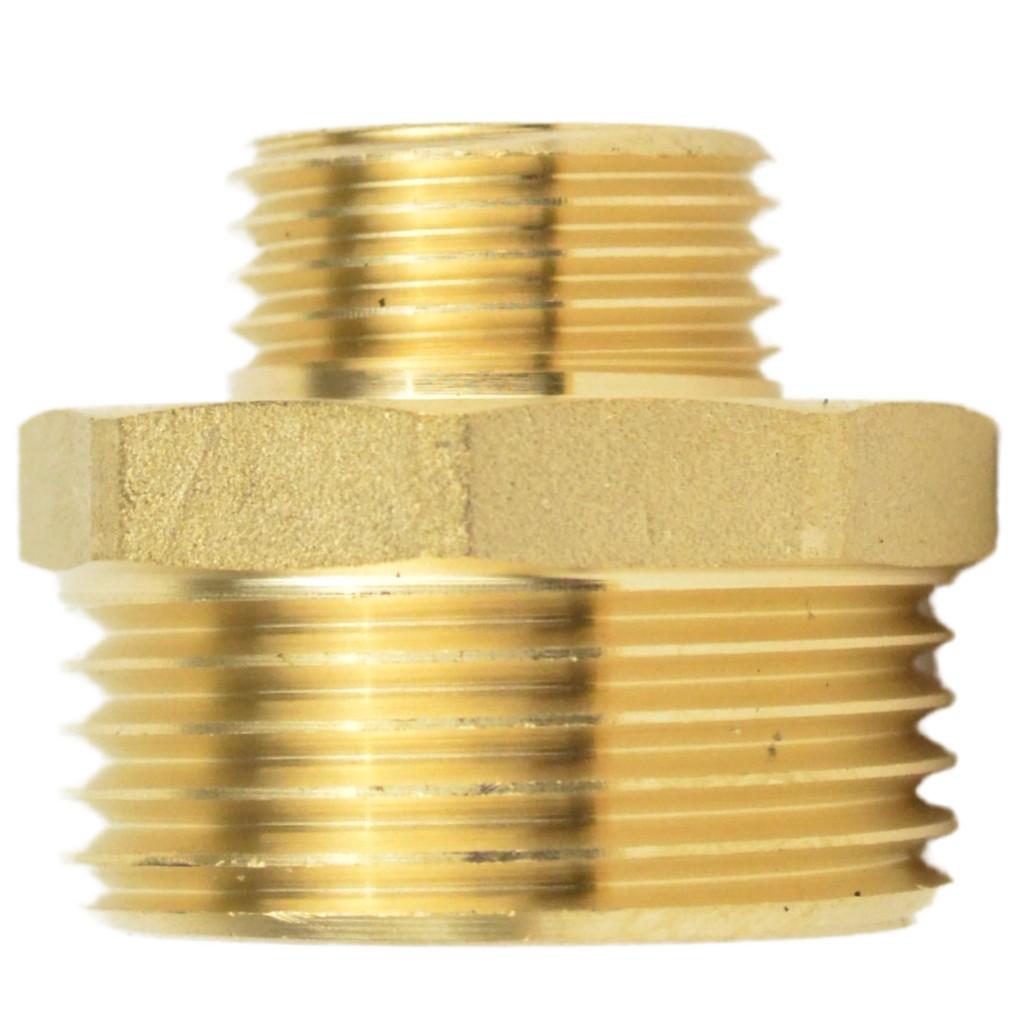

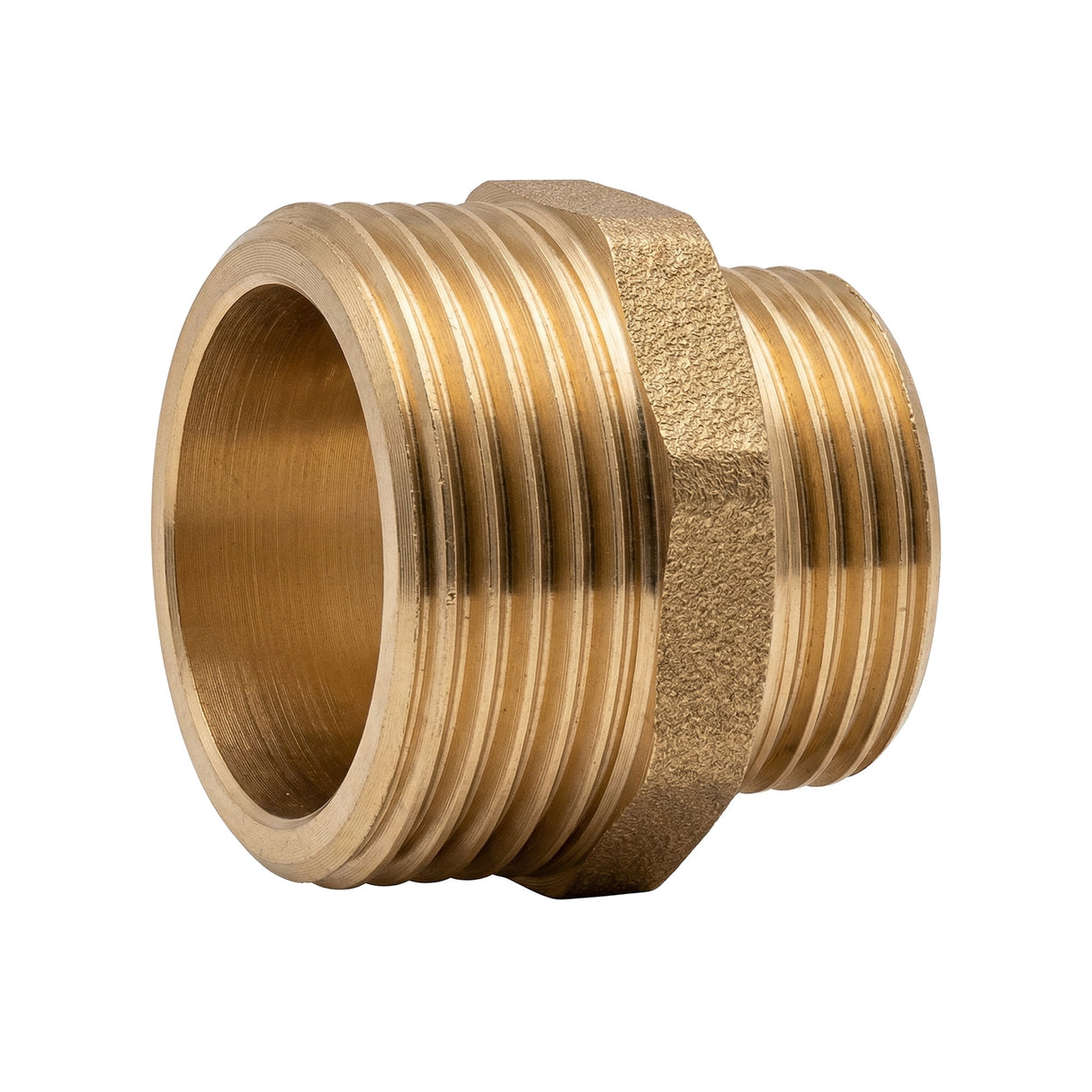

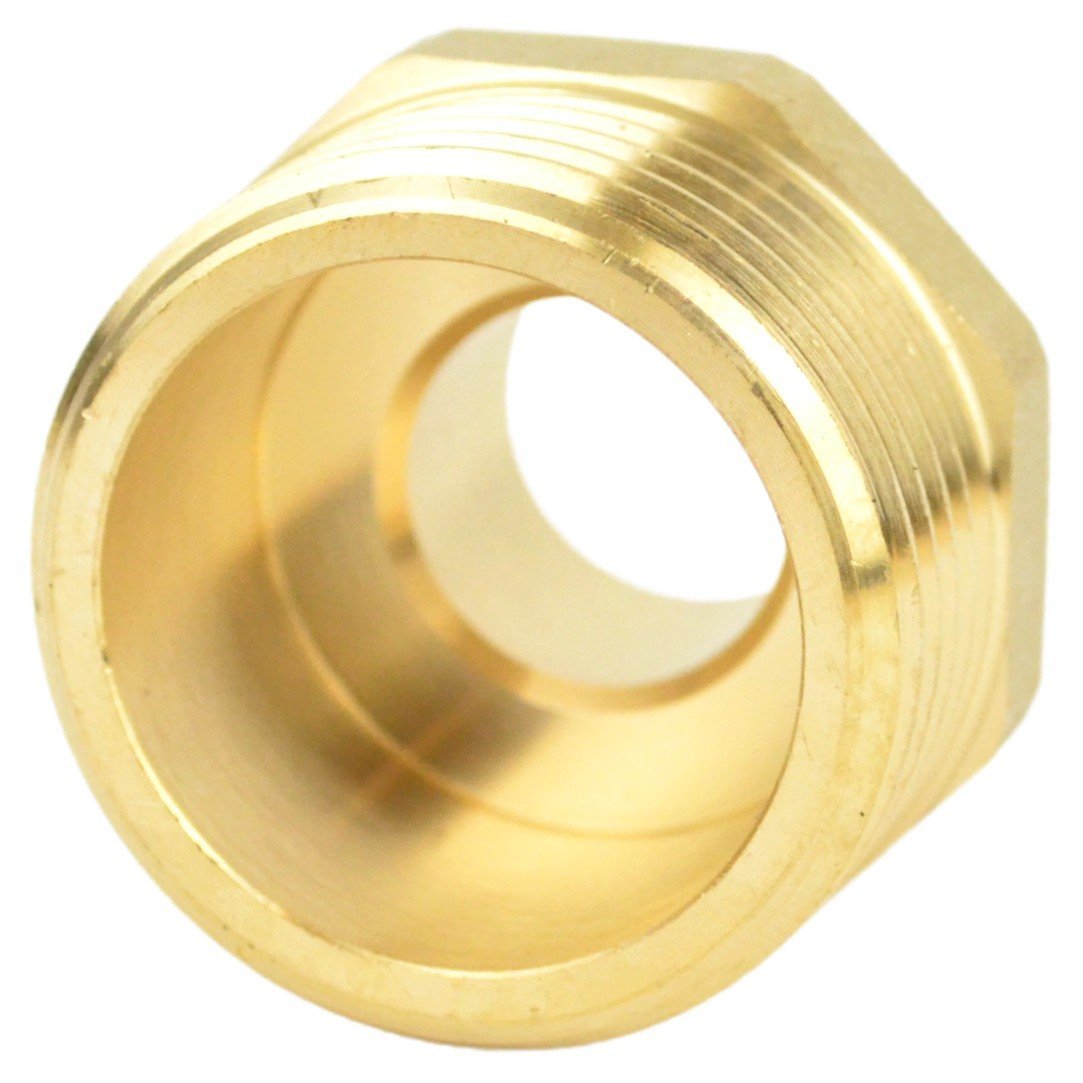

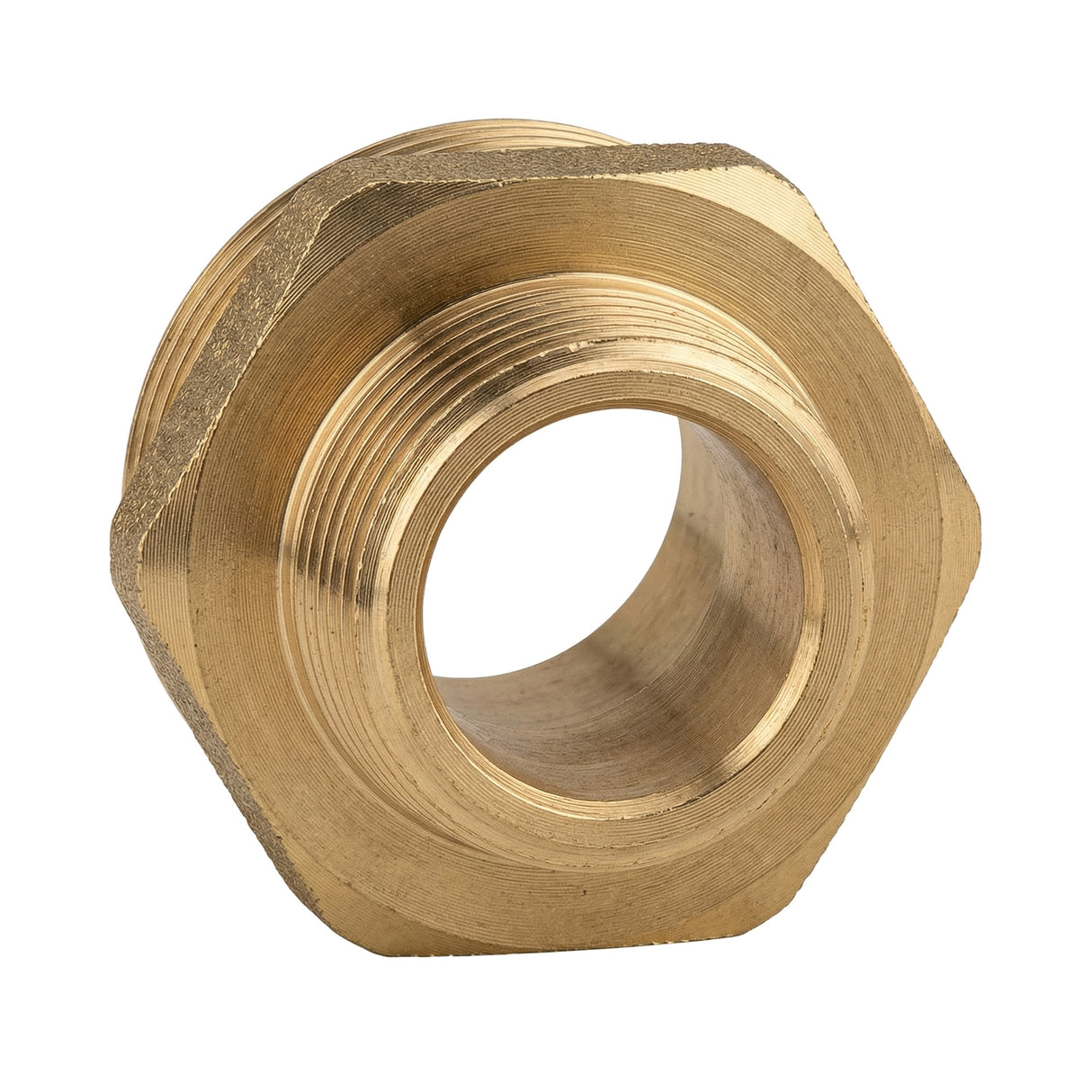

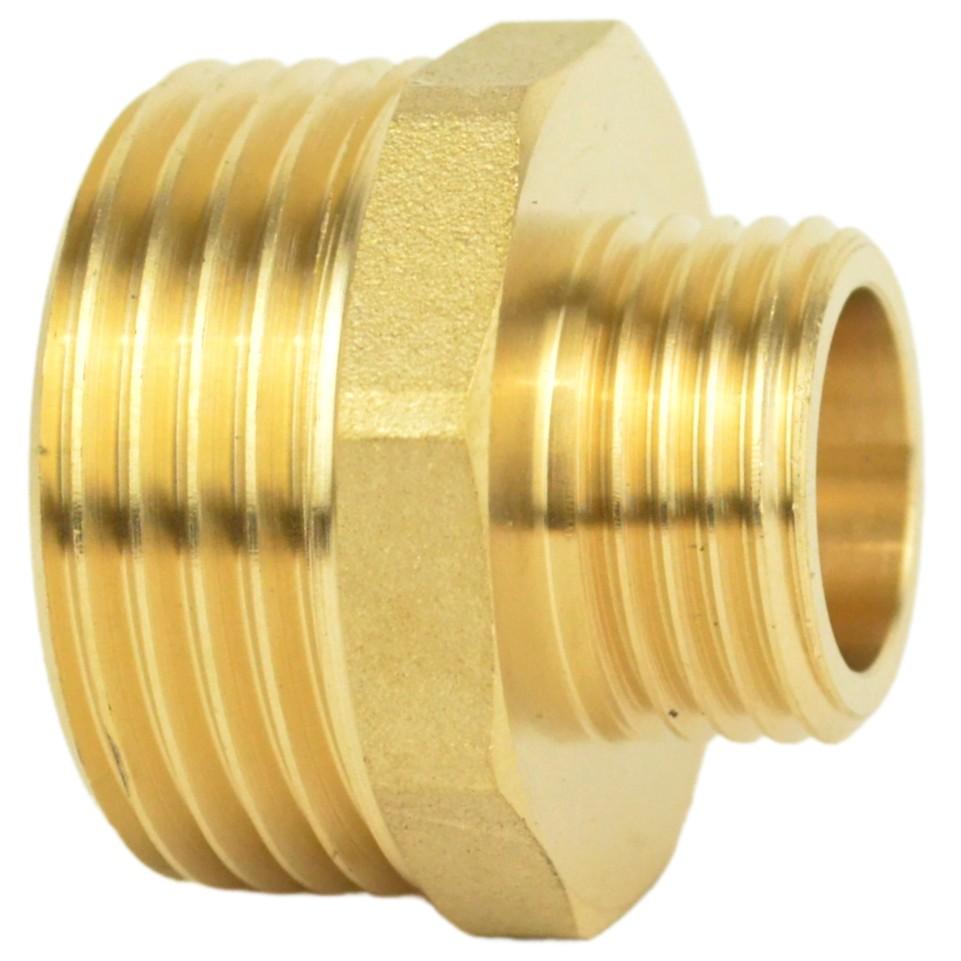

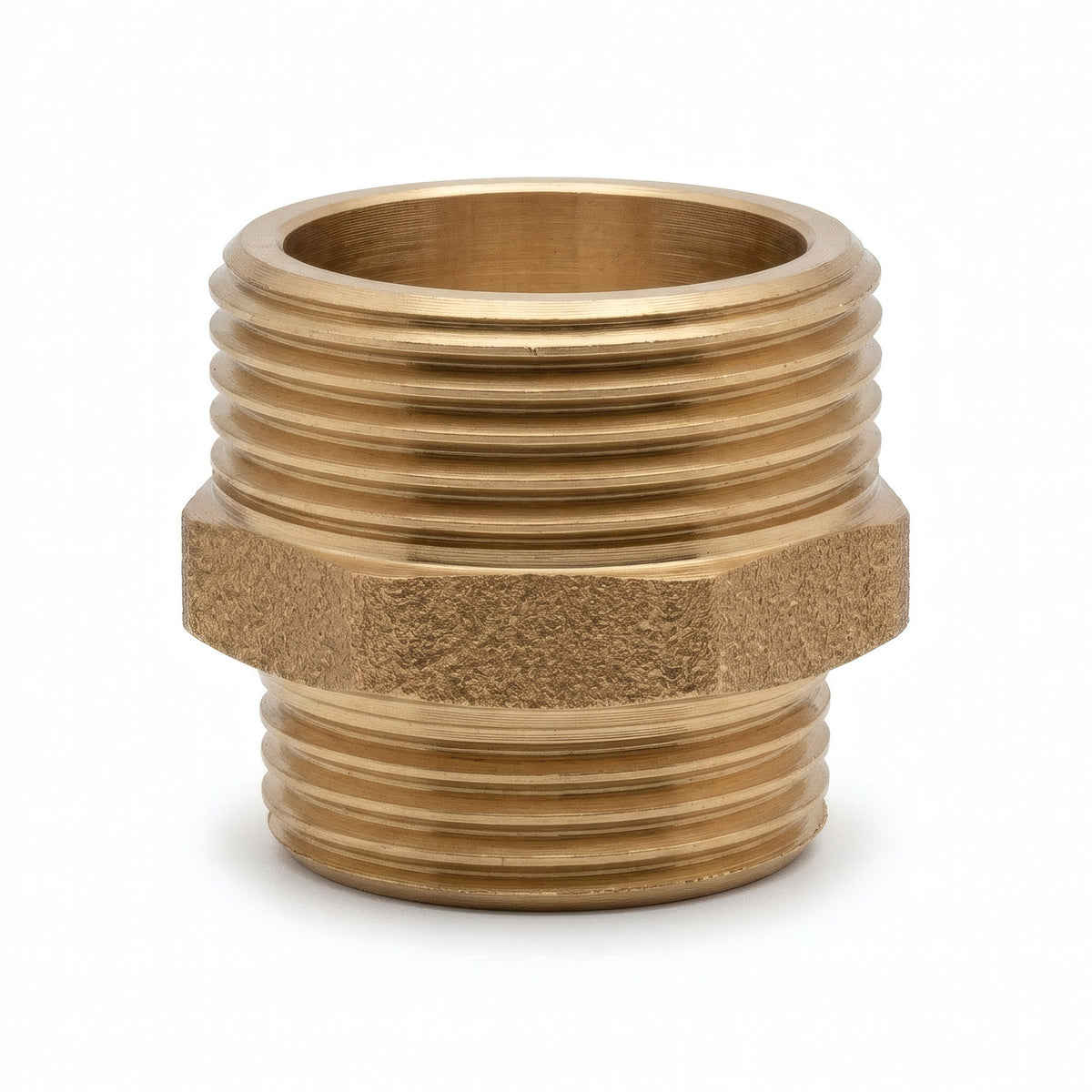

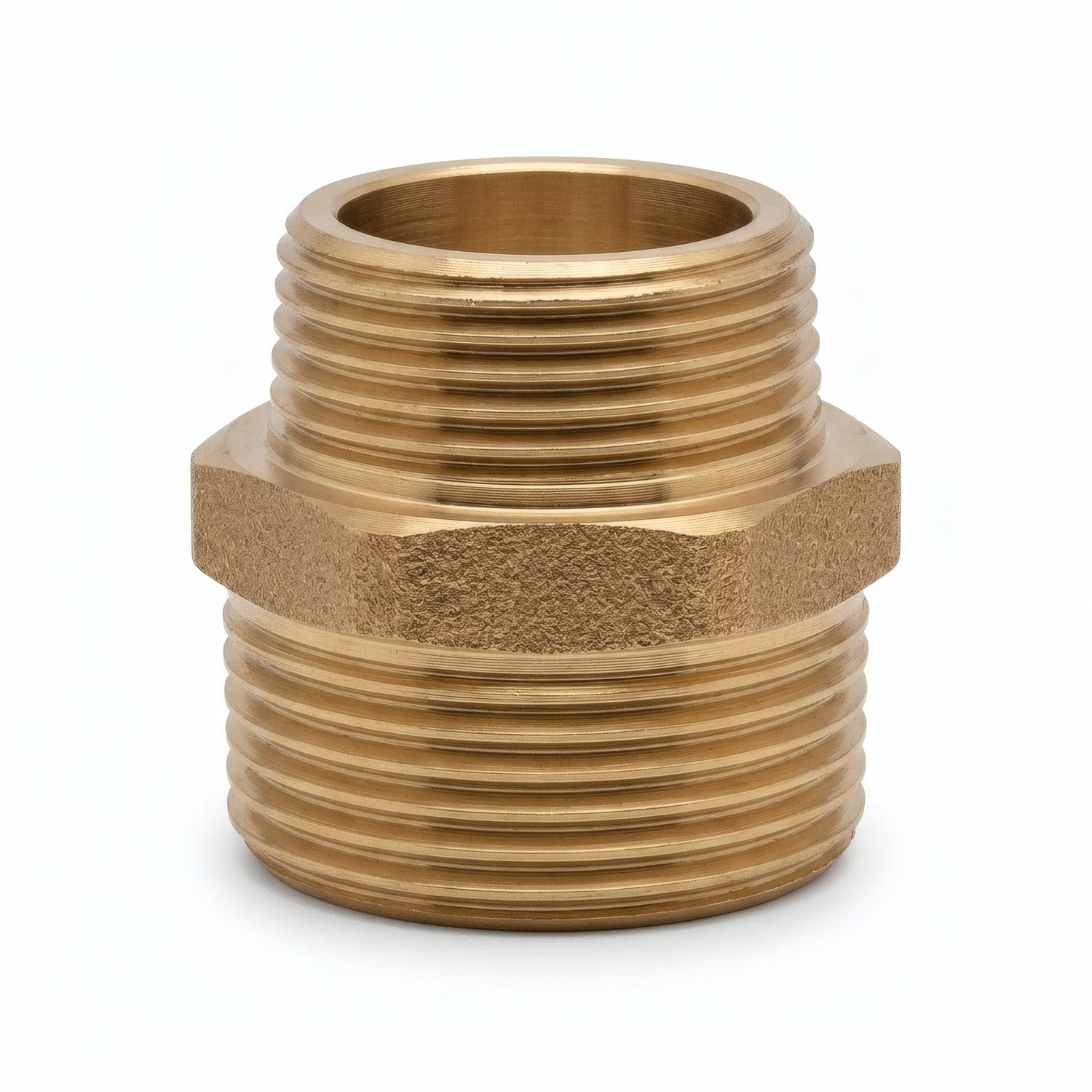

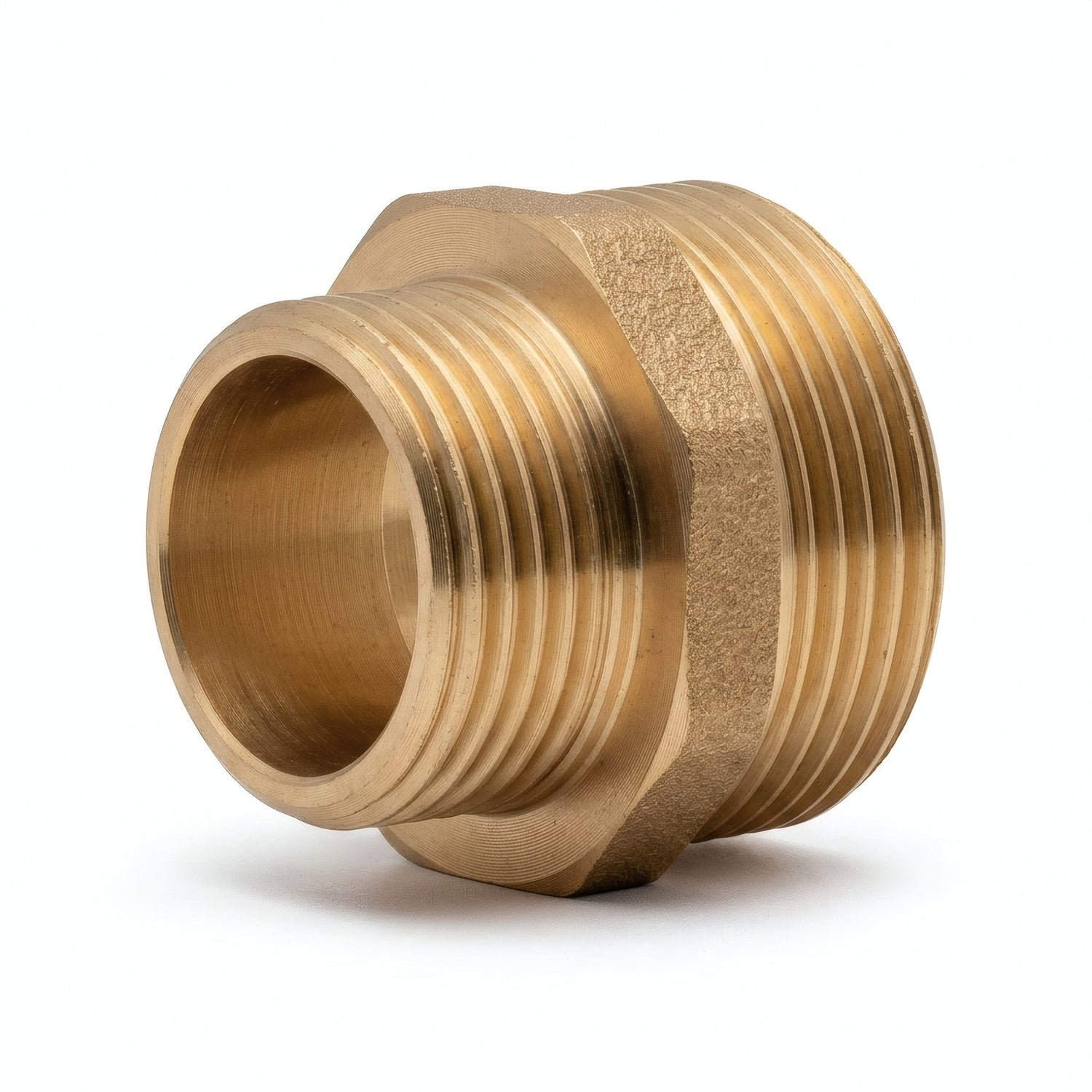

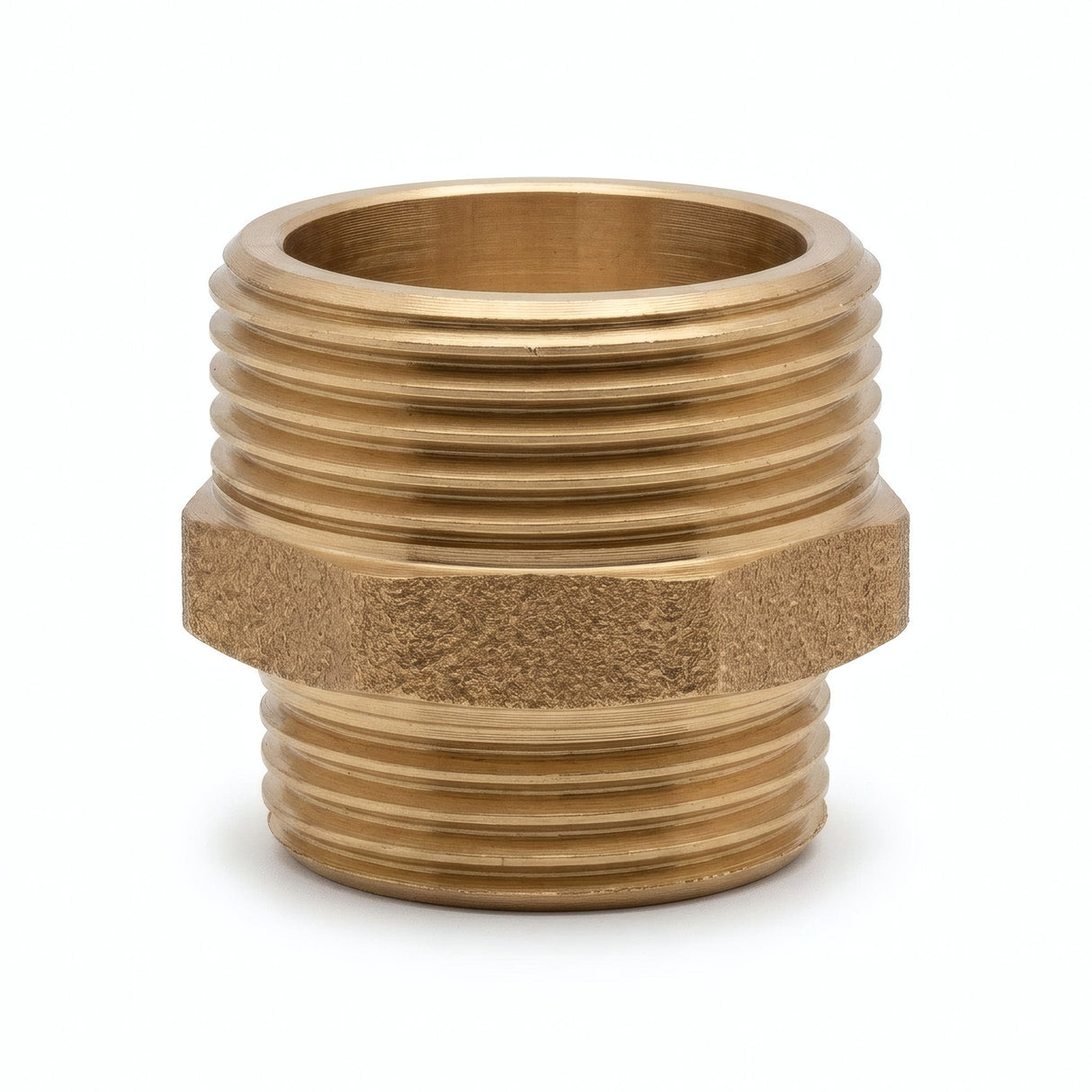

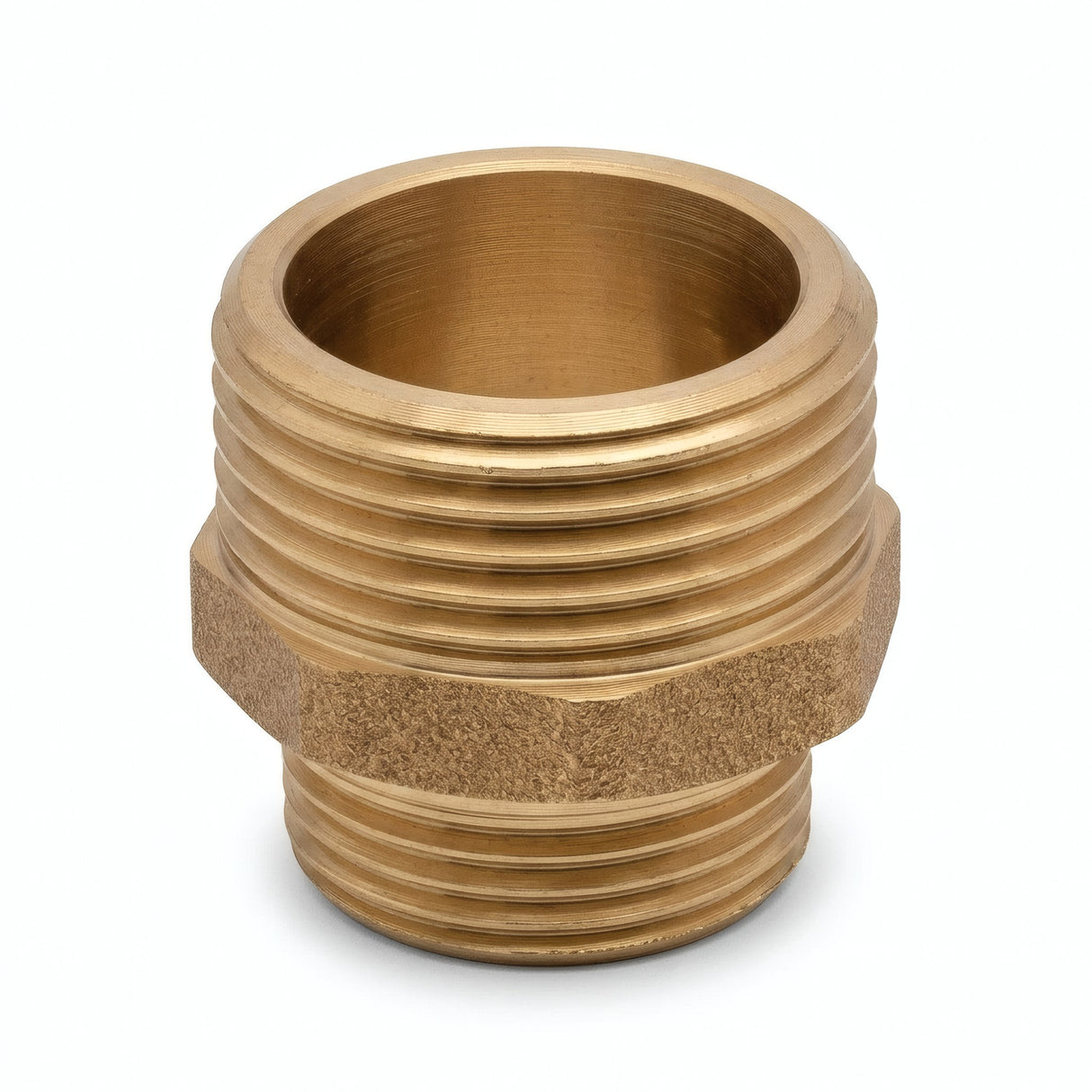

Mamelon réduit laiton
Mamelon réduit en laiton à visser, fileté mâle des deux côtés avec des diamètres différents. Permet de raccorder deux éléments femelles de tailles différentes tout en assurant la transition de diamètre. Norme ISO 228-1 BSPP.
Description du Mamelon Réduit en Laiton
Ce mamelon réduit est fileté mâle des deux côtés avec un diamètre d'entrée supérieur au diamètre de sortie. Il se visse dans deux raccords femelles de tailles différentes pour créer une réduction de diamètre dans le circuit.
Le corps hexagonal à 6 pans facilite le serrage à la clé. Montage sans soudure. Disponible dans un large éventail de combinaisons de tailles, ce mamelon couvre la majorité des besoins de réduction en plomberie domestique et industrielle.
Caractéristiques Techniques
| Matériau | Laiton CW617N - 4MS |
| Coloris | Laiton doré |
| Pression nominale | PN 16 bar |
| Norme de filetage | ISO 228-1 - BSPP Gaz (filetage cylindrique) |
| Étanchéité | Par joint plat garantie (épaisseur à partir de 1 mm) |
| Portées de joint | Plates et larges sur embouts mâle et femelle |
| Forme | 6 pans (vissage à la clé) |
| Genre | Mâle / Mâle (fileté des deux côtés, diamètres différents) |
| Fluides compatibles | Eau potable, eau glycolée, fluides compatibles |
| Température | Selon le type d'étanchéité choisi |
| Utilisation | Adduction d'eau potable, plomberie générale, CVC |
Conditions d'Utilisation et Installation
- Pression de service : PN 16 bar
- Température : Selon le type d'étanchéité choisi
- Fluides : Eau potable, eau glycolée, fluides compatibles
- Installation : Appliquer un couple de serrage modéré et choisir des matériaux adaptés (risque de corrosion galvanique). Plats de maintien adaptés aux clés du marché.
Certifications et Conformité
- Eau potable : Conforme à l'arrêté du 25 Juin 2020 relatif aux matériaux et produits métalliques destinés aux installations en contact avec l'eau destinée à la consommation humaine.
- 4MS : Conforme aux exigences 4MS — Harmonisation des règles de certification européennes pour les matériaux et produits en contact avec l'eau potable.
Applications et Conseils de Pose
Utilisations
- Plomberie domestique : raccordement d'installations eau chaude et froide
- Plomberie industrielle : installations conformes PN 16 bar
- Décoration intérieure : création de luminaires, étagères, porte-serviettes en laiton apparent
- DIY et bricolage créatif : projets sur mesure avec raccords à visser
Conseils de pose
- Utilisez du ruban PTFE (téflon) ou de la filasse pour assurer l'étanchéité sur les filetages mâles
- Pour les portées de joint plates, utilisez un joint plat d'épaisseur minimale 1 mm
- Serrez à la clé plate ou clé à molette — ne pas utiliser de pince multiprise pour éviter de marquer la pièce
- Appliquer un couple de serrage modéré — un serrage excessif peut endommager le filetage

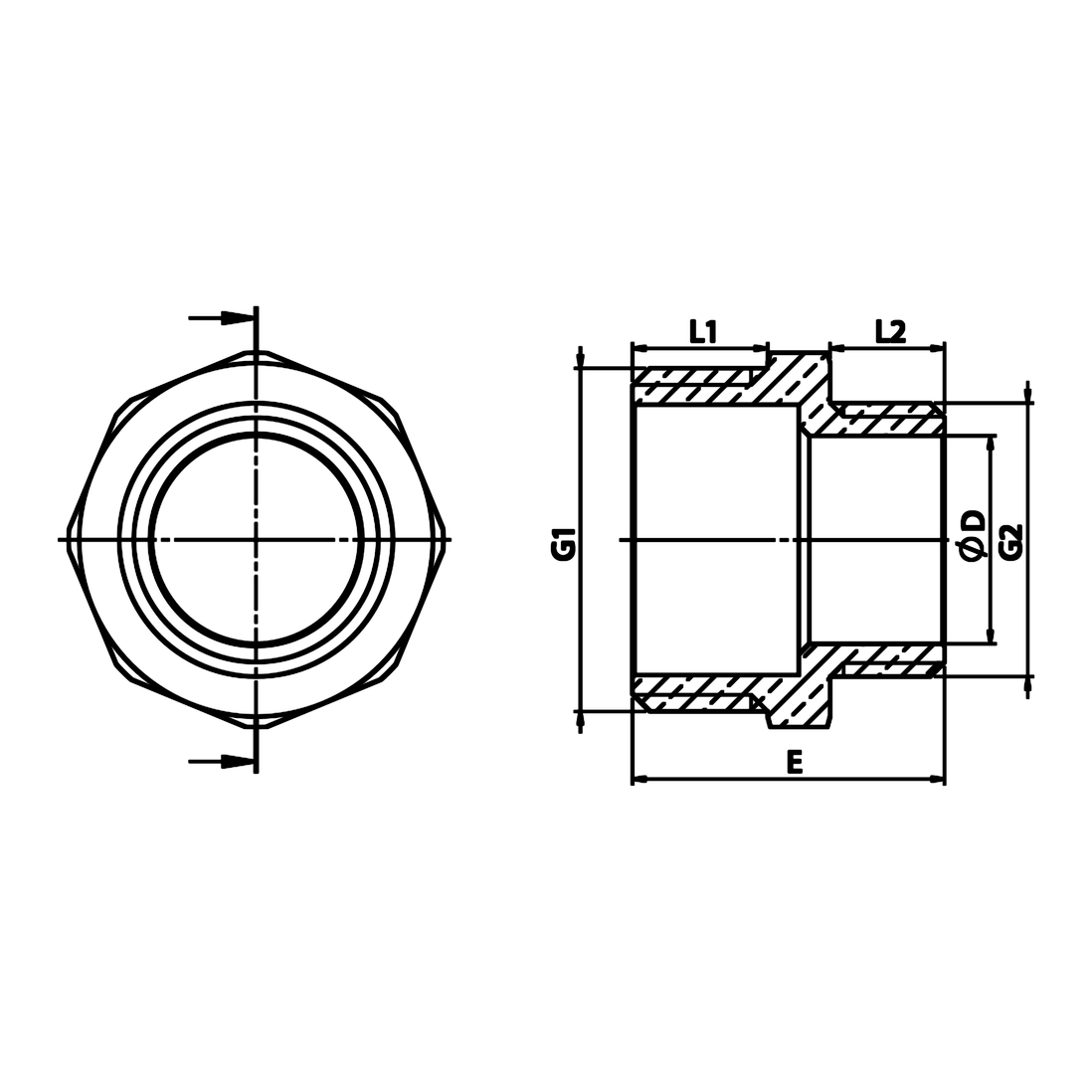

Dessin Technique
Dimensions (mm)
Toutes les cotes sont exprimées en millimètres (mm), sauf indication contraire.
| G1 | G1 (mm) | G2 | G2 (mm) | OD | L1 | L2 | E |
|---|---|---|---|---|---|---|---|
| 1/4" | 8x13 | 1/8" | 5x10 | 5.5 | 8 | 6 | 18 |
| 3/8" | 12x17 | 1/8" | 5x10 | 5.5 | 8.5 | 6 | 19.5 |
| 3/8" | 12x17 | 1/4" | 8x13 | 8.5 | 8.5 | 8 | 21.5 |
| 1/2" | 15x21 | 1/4" | 8x13 | 8.5 | 10 | 8 | 23 |
| 1/2" | 15x21 | 3/8" | 12x17 | 11 | 10 | 8.5 | 23.5 |
| 3/4" | 20x27 | 1/4" | 8x13 | 8.5 | 11 | 8 | 24.5 |
| 3/4" | 20x27 | 3/8" | 12x17 | 11 | 11 | 8.5 | 25 |
| 3/4" | 20x27 | 1/2" | 15x21 | 15 | 11 | 10 | 26.5 |
| 1" | 26x34 | 1/2" | 15x21 | 15 | 13 | 10 | 29 |
| 1" | 26x34 | 3/4" | 20x27 | 20 | 13 | 11 | 30 |
| 1"1/4 | 33x42 | 3/4" | 20x27 | 20 | 14 | 11 | 31.5 |
| 1"1/4 | 33x42 | 1" | 26x34 | 26 | 14 | 13 | 33.5 |
| 1"1/2 | 40x49 | 1" | 26x34 | 26 | 15.5 | 13 | 36 |
| 1"1/2 | 40x49 | 1"1/4 | 33x42 | 34 | 15.5 | 14 | 37 |
| 2" | 50x60 | 1"1/4 | 33x42 | 34 | 17 | 14 | 40 |
| 2" | 50x60 | 1"1/2 | 40x49 | 40 | 17 | 15.5 | 41.5 |
| 2"1/2 | 66x76 | 2" | 50x60 | 51 | 20 | 17 | 47 |
| 3" | 80x90 | 2" | 50x60 | 51 | 22 | 17 | 50 |
| 3" | 80x90 | 2"1/2 | 66x76 | 66.5 | 22 | 20 | 53 |
Combinaisons de Tailles Disponibles
Ce mamelon réduit permet de passer d'un diamètre à un autre. Le tableau ci-dessous indique les combinaisons disponibles.
| Entrée | Sortie | Notation (mm) |
|---|---|---|
| 1/4'' | 1/8'' | 8x13 > 5x10 |
| 3/8'' | 1/8'' | 12x17 > 5x10 |
| 3/8'' | 1/4'' | 12x17 > 8x13 |
| 1/2'' | 1/4'' | 15x21 > 8x13 |
| 1/2'' | 3/8'' | 15x21 > 12x17 |
| 3/4'' | 1/4'' | 20x27 > 8x13 |
| 3/4'' | 3/8'' | 20x27 > 12x17 |
| 3/4'' | 1/2'' | 20x27 > 15x21 |
| 1'' | 1/2'' | 26x34 > 15x21 |
| 1'' | 3/4'' | 26x34 > 20x27 |
| 1''1/4 | 3/4'' | 33x42 > 20x27 |
| 1''1/4 | 1'' | 33x42 > 26x34 |
| 1''1/2 | 1'' | 40x49 > 26x34 |
| 1''1/2 | 1''1/4 | 40x49 > 33x42 |
| 2'' | 1''1/4 | 50x60 > 33x42 |
| 2'' | 1''1/2 | 50x60 > 40x49 |
| 2''1/2 | 2'' | 66x76 > 50x60 |
| 3'' | 2'' | 80x90 > 50x60 |
| 2''1/2 | 3'' | 66x76 > 80x90 |

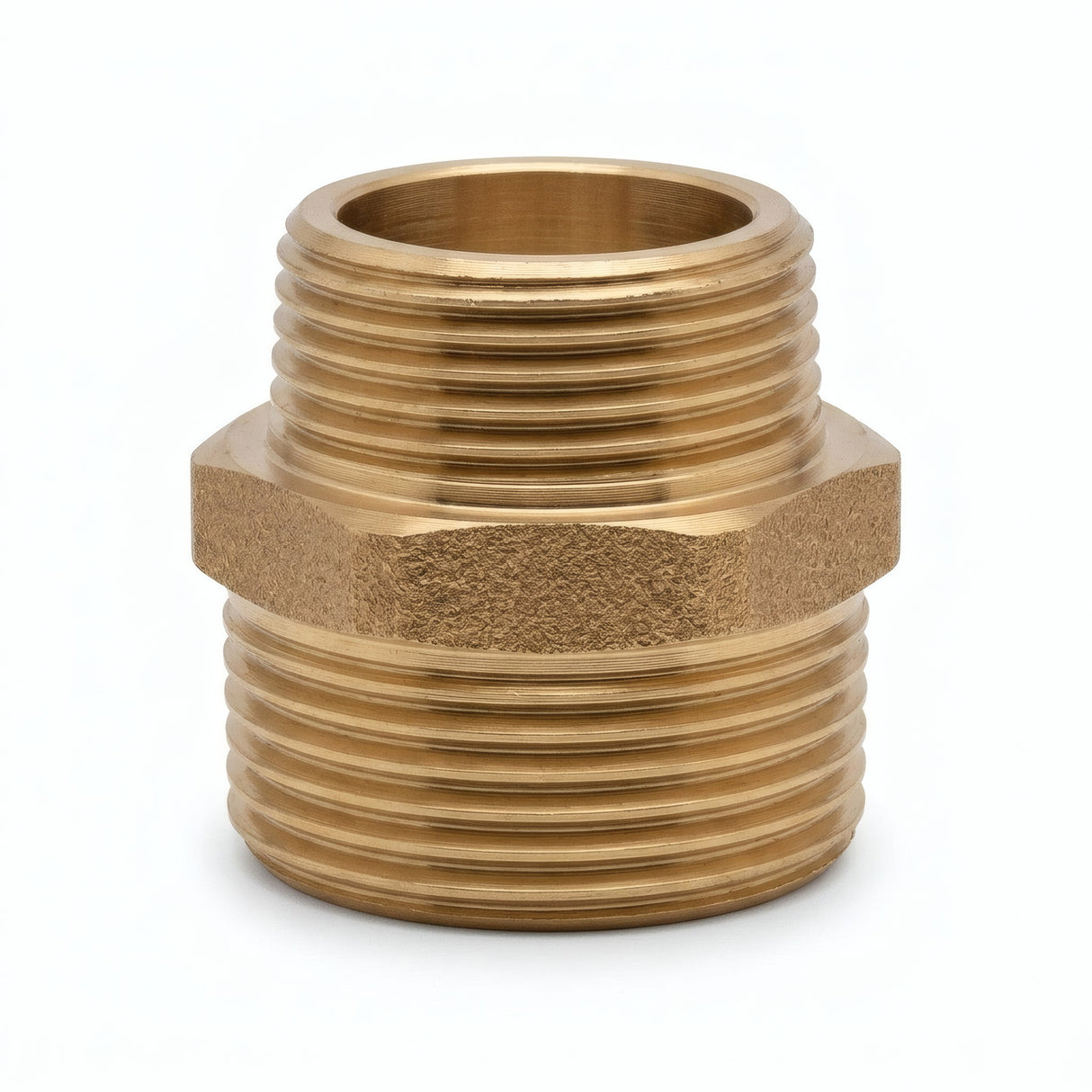

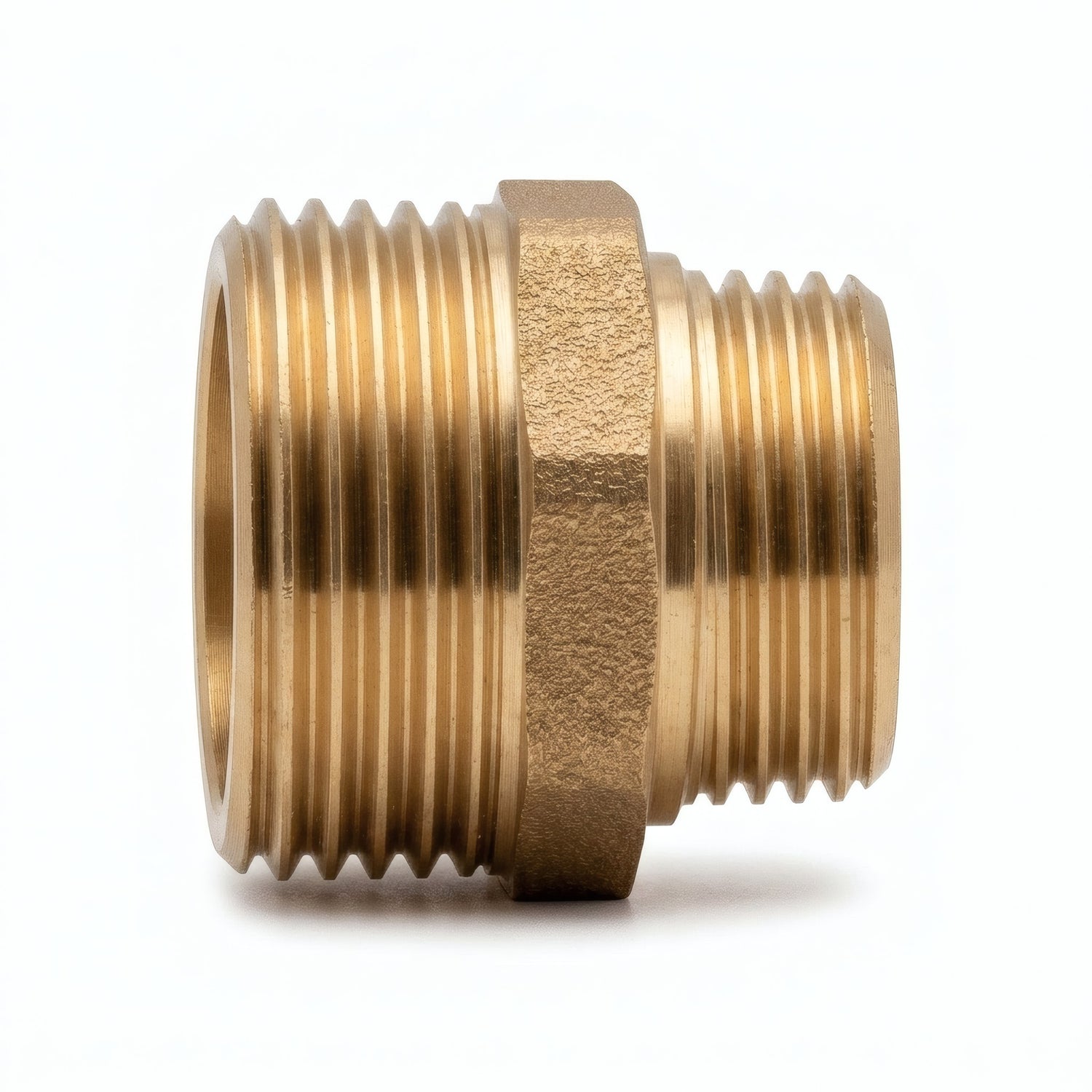

L'aspect de la pièce peut varier selon le lot en stock (voir photos). Contactez-nous pour confirmation.
