Contre-écrou fonte noire

• Matériaux : Fonte noire malléable
• Coloris : Gris / Gris foncé

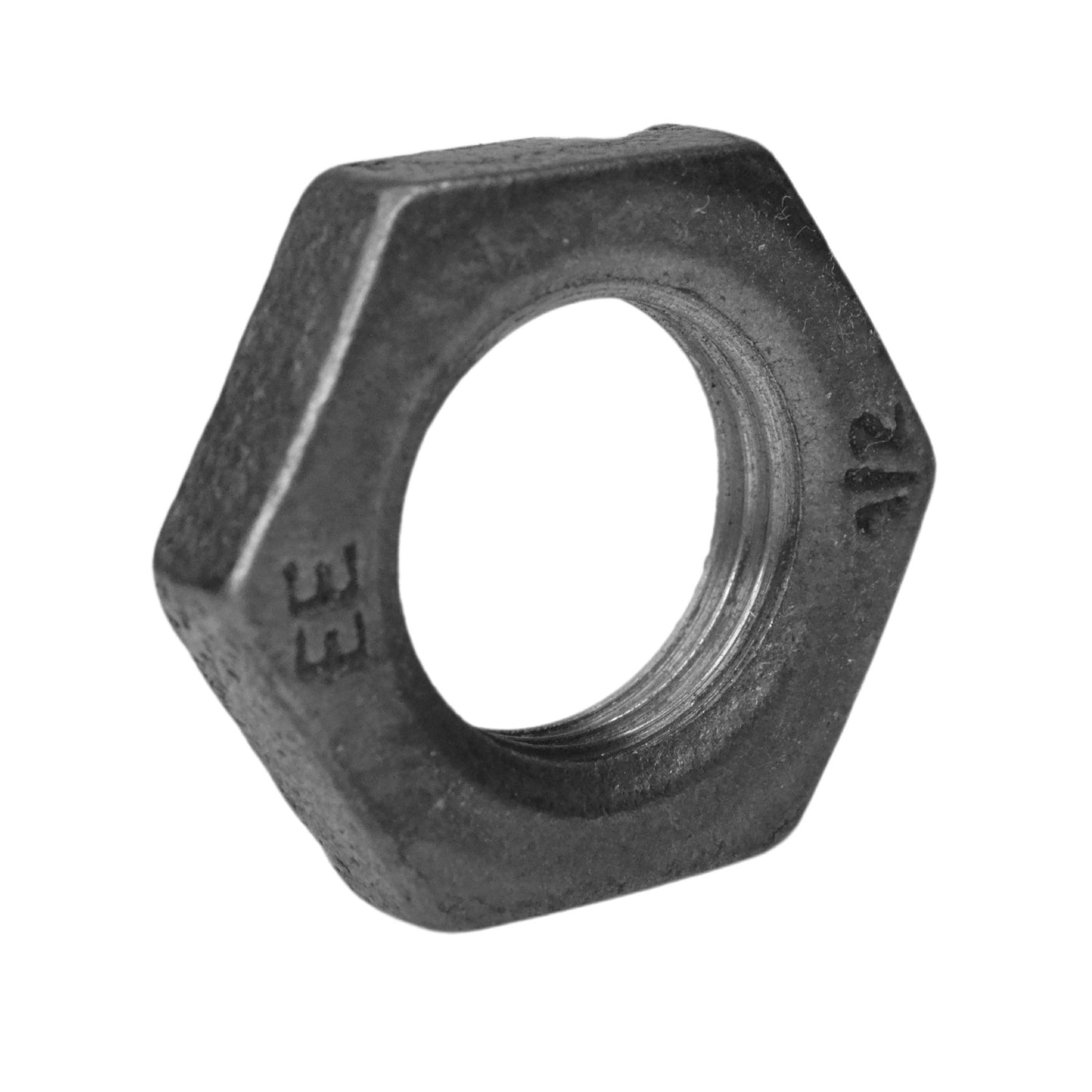

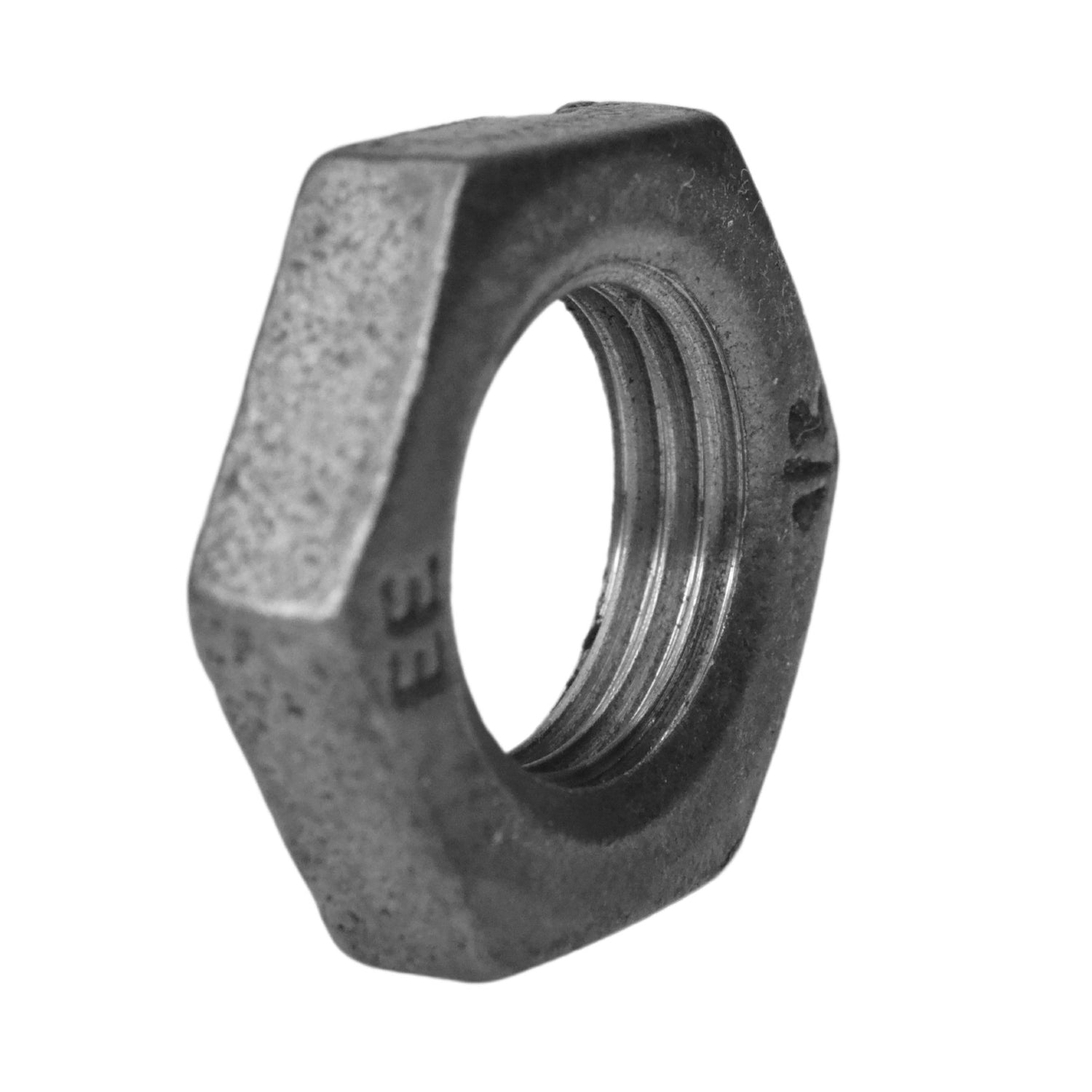

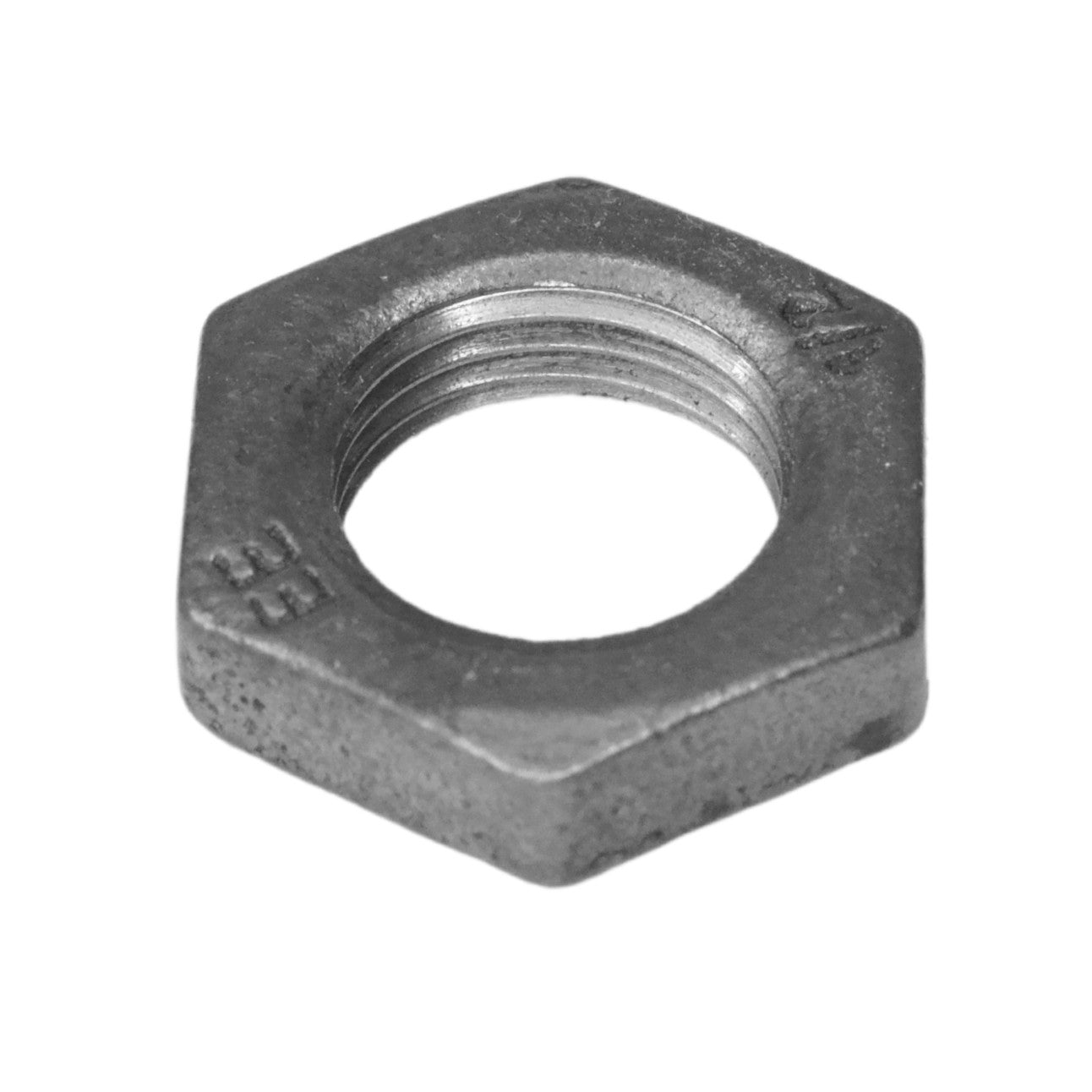

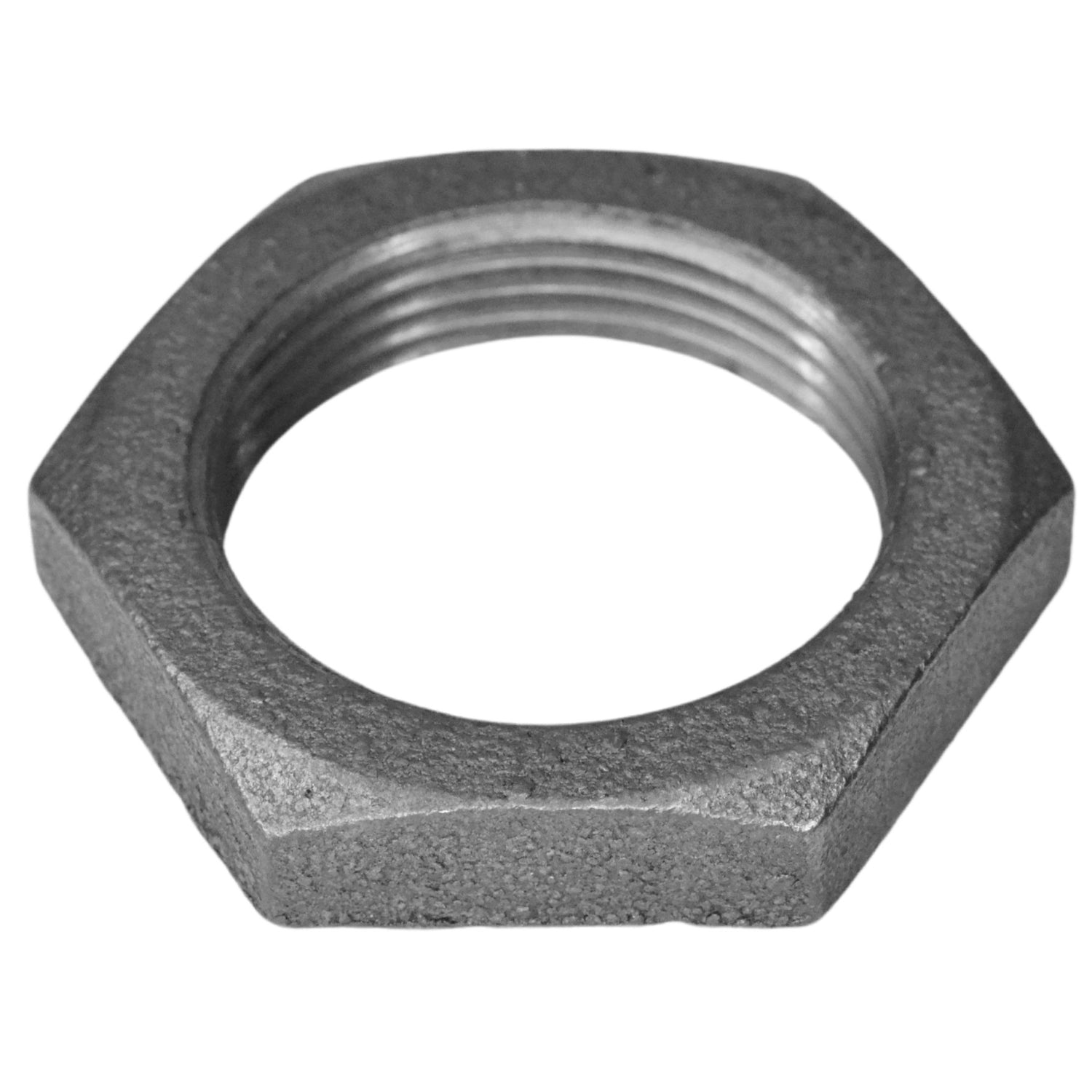

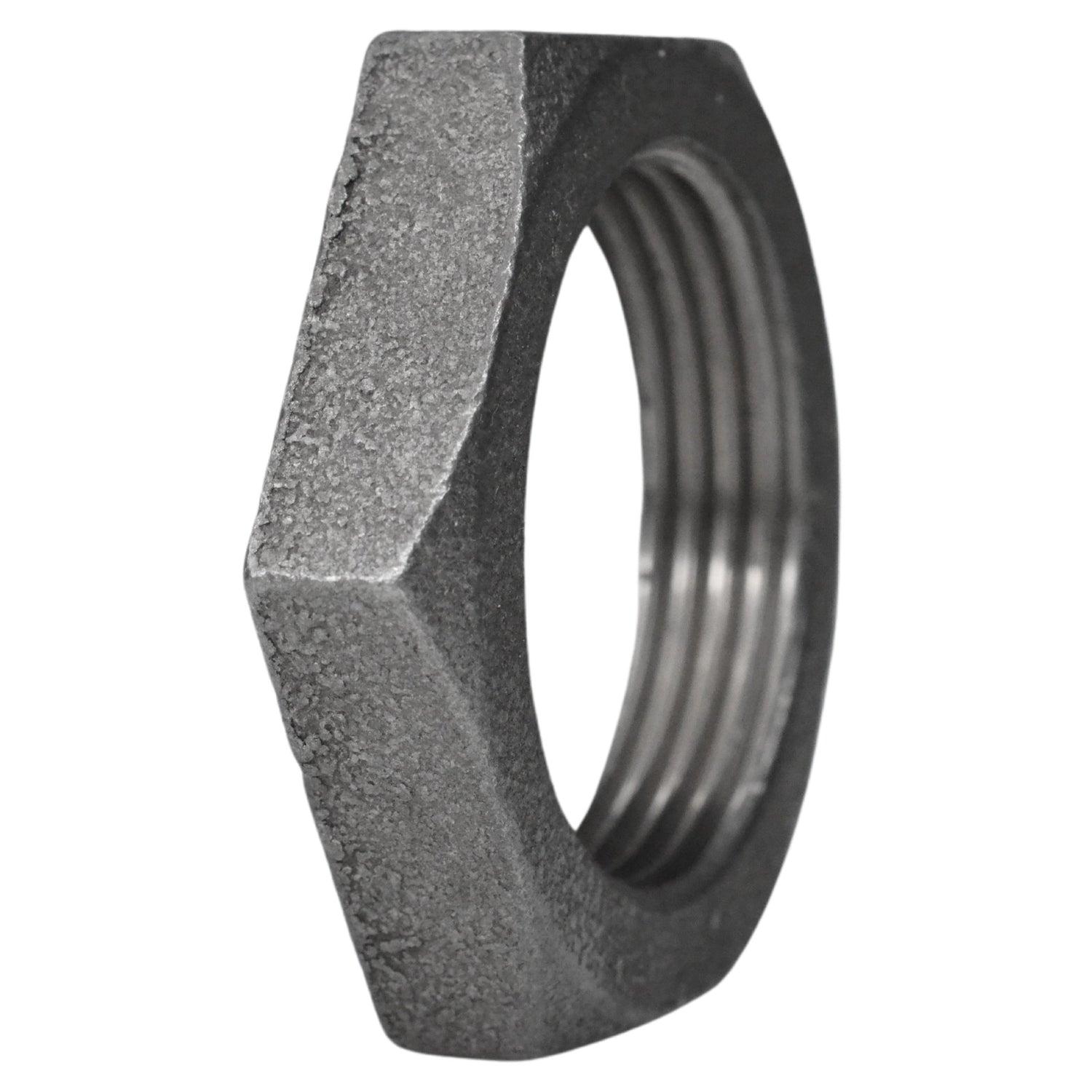

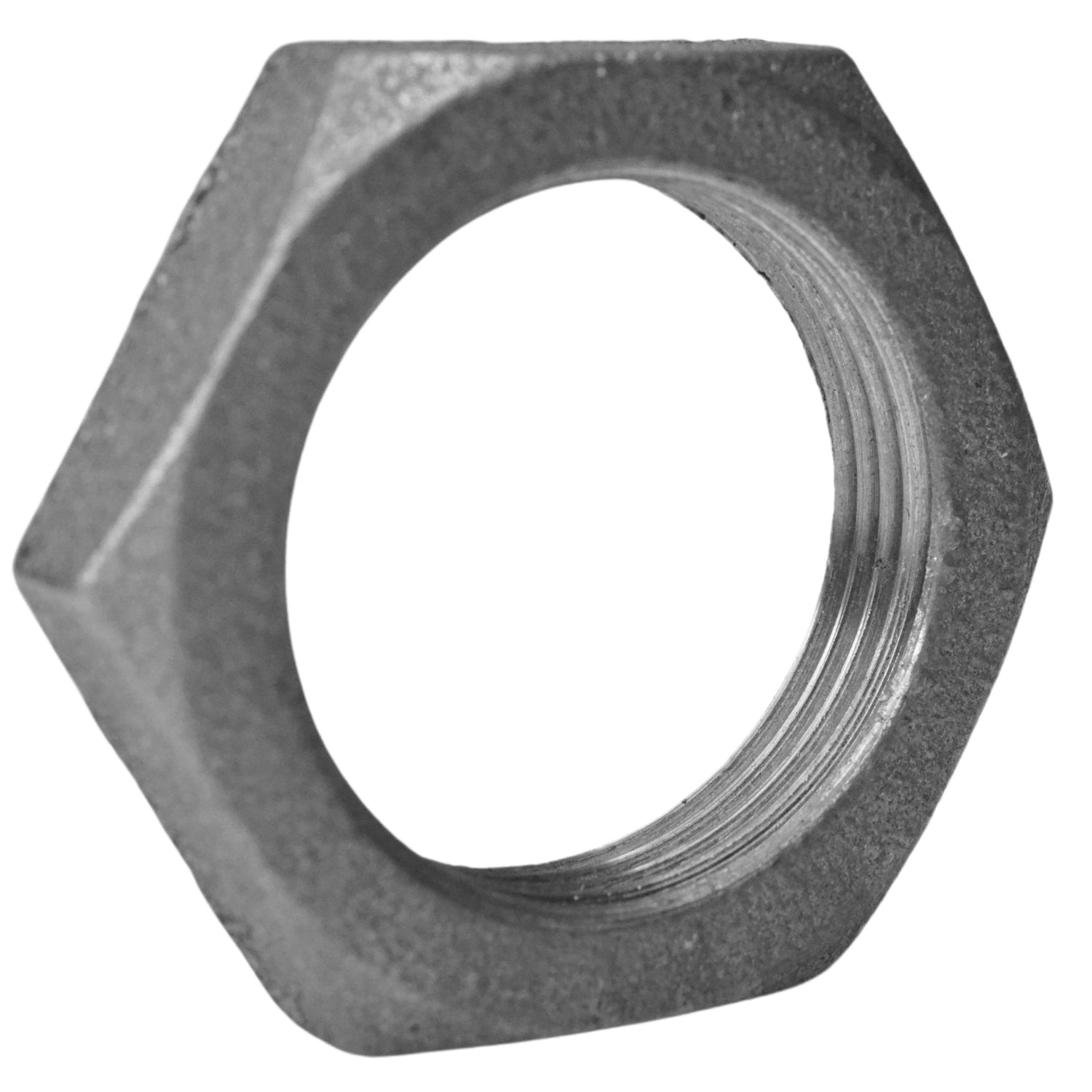

Le contre-écrou en fonte noire (réf. 312) est un écrou hexagonal évidé qui se visse sur un filetage mâle pour bloquer un raccord en position. Il empêche le desserrage accidentel dû aux vibrations ou aux contraintes thermiques.

À quoi sert un contre-écrou ?

En plomberie, certains raccords (mamelon, allonge, vanne…) doivent être immobilisés après serrage. Le contre-écrou se visse contre le raccord femelle dans lequel le filetage mâle est engagé : les deux pièces se bloquent l'une contre l'autre. Ce principe de double serrage est indispensable sur les installations soumises à des vibrations ou des cycles thermiques.

En décoration industrielle, le contre-écrou peut aussi servir d'élément esthétique ou de butée sur un tube fileté.

Caractéristiques

• Norme : Fabrication conforme EN 10242 et ISO 49. Fonte malléable grade EN-GJMW-400-5 (selon EN 1562).
• Filetage : Taraudage femelle cylindrique (Rp), conforme ISO 7-1 (BSP).
• Fiabilité : 100% des raccords testés en étanchéité.
• Matériaux : fonte noire malléable
• Coloris : gris foncé

Conditions d'utilisation

• Température max : 155°C (eau).
• Compatibilité : Eau potable, eaux usées, gaz, vapeur, liquides non corrosifs.

Dimensions du Contre-écrou Fonte Noire

Faites défiler le tableau horizontalement pour voir toutes les mesures.

Taille pouces	DN	Ø int×ext (mm)	a (mm)	e approx. (mm)	s (mm)	Poids (kg)
1/4"	DN8	8×13	6	22	19	0,013
3/8"	DN10	12×17	8	28	24	0,021
1/2"	DN15	15×21	8	37	32	0,028
3/4"	DN20	20×27	9	42	36	0,033
1"	DN25	26×34	10	53	46	0,065
1"1/4	DN32	33×42	11	62	54	0,095
1"1/2	DN40	40×49	12	68	60	0,110
2"	DN50	50×60	13	86	75	0,170
2"1/2	DN65	65×76	19	110	95	0,364
3"	DN80	80×90	22	120	105	0,421
4"	DN100	102×115	—	—	—	0,960

a = hauteur. e = encombrement entre angles. s = cote sur plat.
