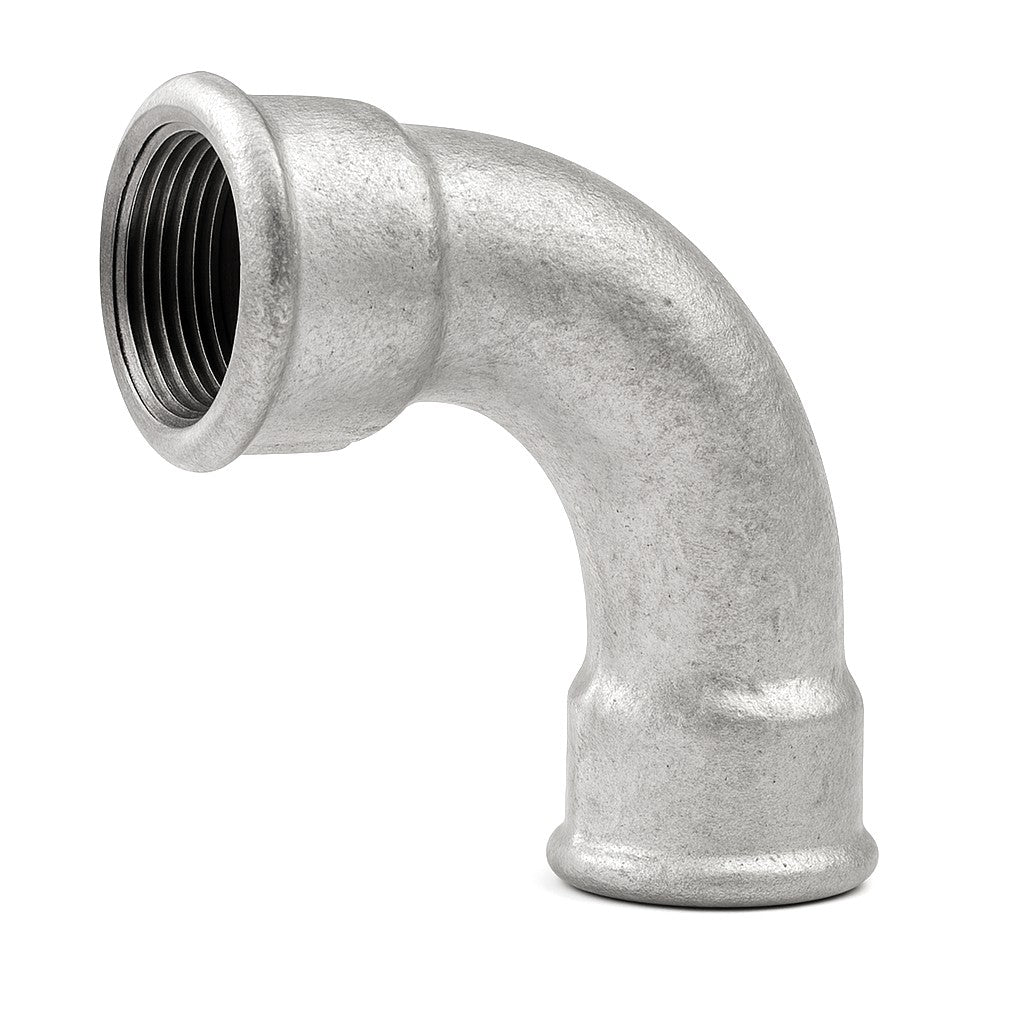

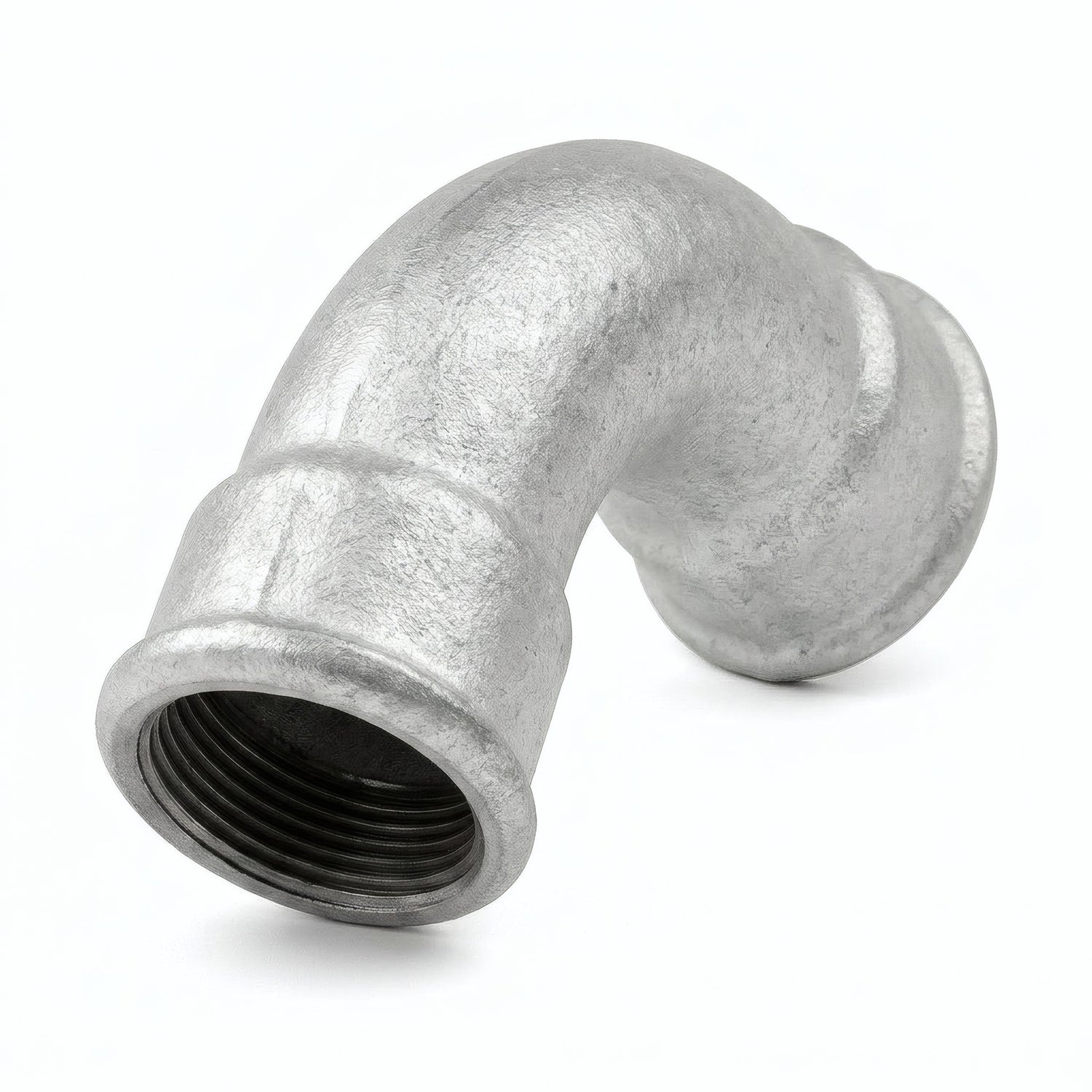

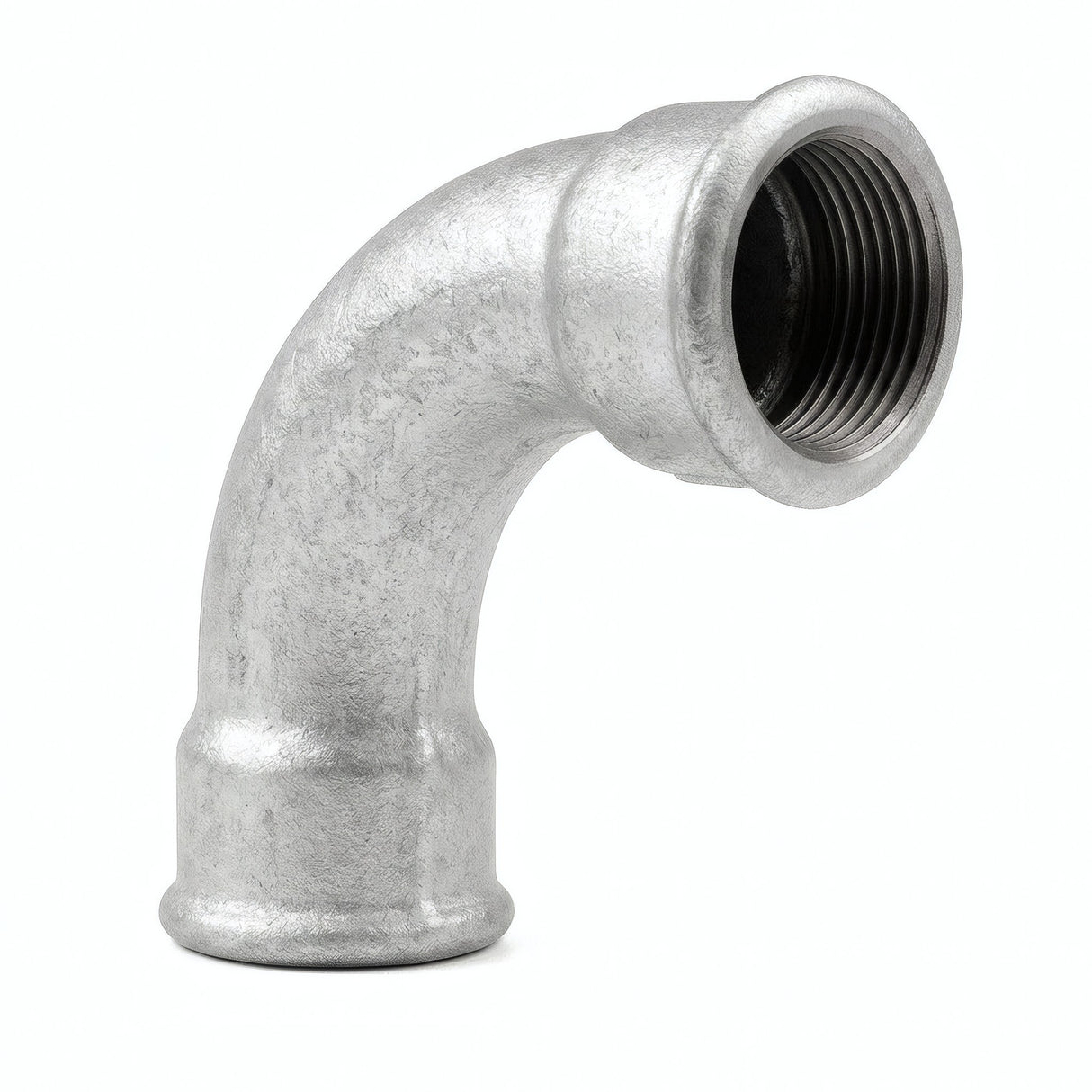

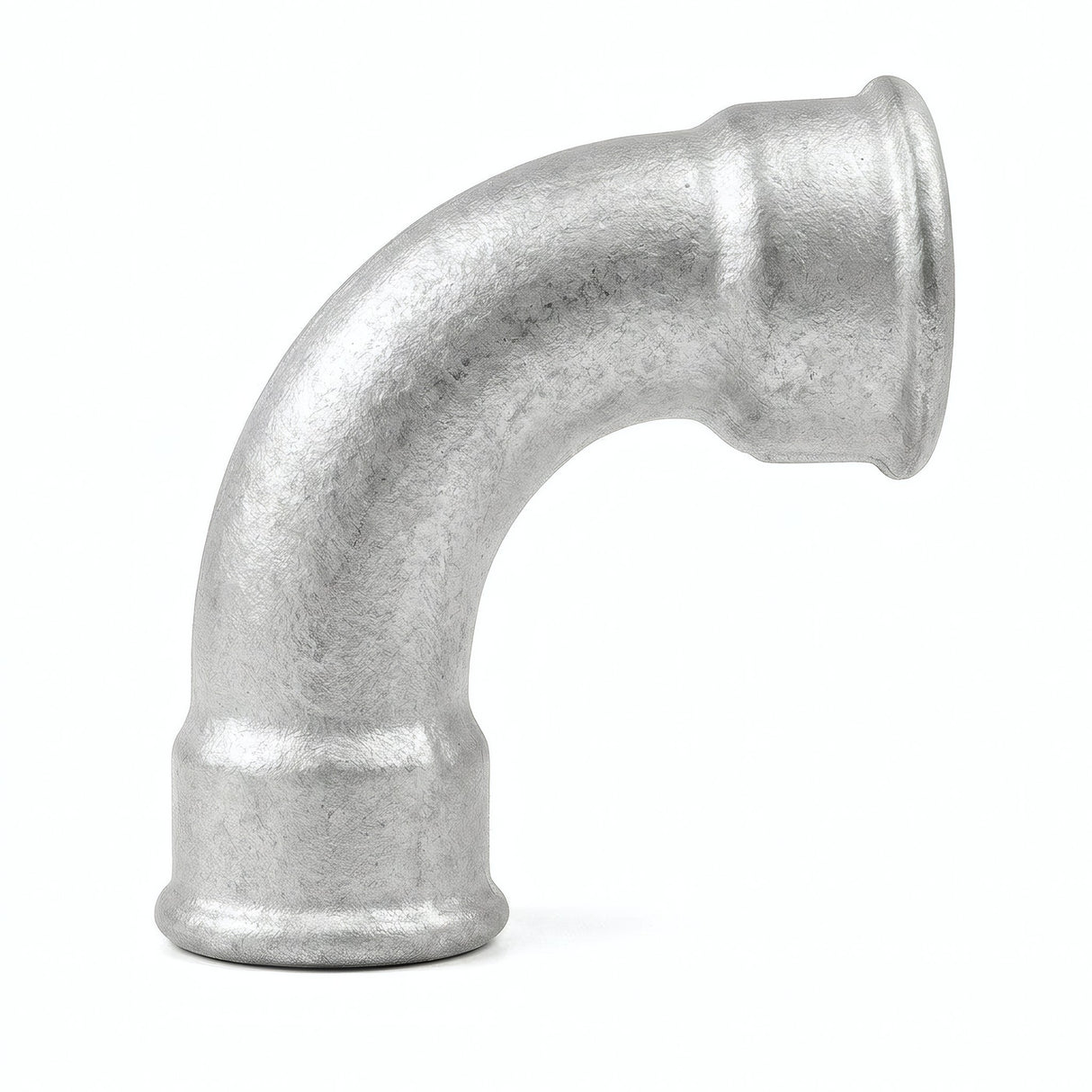

Coude grand rayon 90° F/F fonte galvanisée

La courbe à 90° grand rayon Femelle-Femelle (FF) en fonte malléable galvanisée est un raccord conçu pour réaliser un changement de direction doux et progressif dans une installation de tuyauterie. Sa forme allongée la distingue d'un coude à 90° standard.

À quoi sert une courbe à grand rayon ?

Alors qu'un coude à 90° standard crée un angle brusque, la courbe à grand rayon, aussi appelée "coude courbe", offre une transition beaucoup plus douce. Cet avantage est crucial pour :

• Améliorer la circulation des fluides : Sa forme réduit considérablement les turbulences et les pertes de charge (pertes de pression), ce qui est essentiel dans les systèmes de chauffage, les circuits de pompage ou les réseaux de transport pneumatique.
• Faciliter le passage : Elle est souvent utilisée dans les systèmes d'aspiration centralisée ou de transport de matières, car elle diminue les risques de blocage.
• Esthétique industrielle : Dans les projets de décoration, sa forme élégante et élancée offre un rendu visuel différent et souvent plus apprécié que celui d'un coude sec.

Caractéristiques Techniques (Conformité EN 10242)

Ce raccord est fabriqué selon les exigences de la norme européenne EN 10242, garantissant une qualité et une fiabilité optimales pour les professionnels et les particuliers.

• Matériau de Haute Qualité : Fonte malléable (nuance EN-GJMW-400-5), reconnue pour sa très grande résistance mécanique à la pression et aux chocs.
• Protection Anti-Corrosion : Finition galvanisée à chaud (ép. ~70µm), assurant une excellente longévité et un aspect brut industriel.
• Filetage Femelle Standard (BSP) : Les deux filetages femelles sont de type cylindrique (Rp) selon la norme ISO 7-1. Ils sont conçus pour s'assembler avec des filetages mâles coniques (R) et nécessitent un produit d'étanchéité pour garantir une connexion parfaite.

Dimensions Indicatives

Notez que l'entraxe de ce raccord est significativement plus grand que celui d'un coude 90° standard.

Note : La dimension 'A' représente la distance entre le centre du raccord et la face d'une des extrémités.

Conseil d'installation

Compte tenu de son encombrement plus important, assurez-vous d'avoir l'espace nécessaire pour son installation. L'étanchéité doit être réalisée sur les filetages mâles des pièces que vous connectez à cette courbe.
