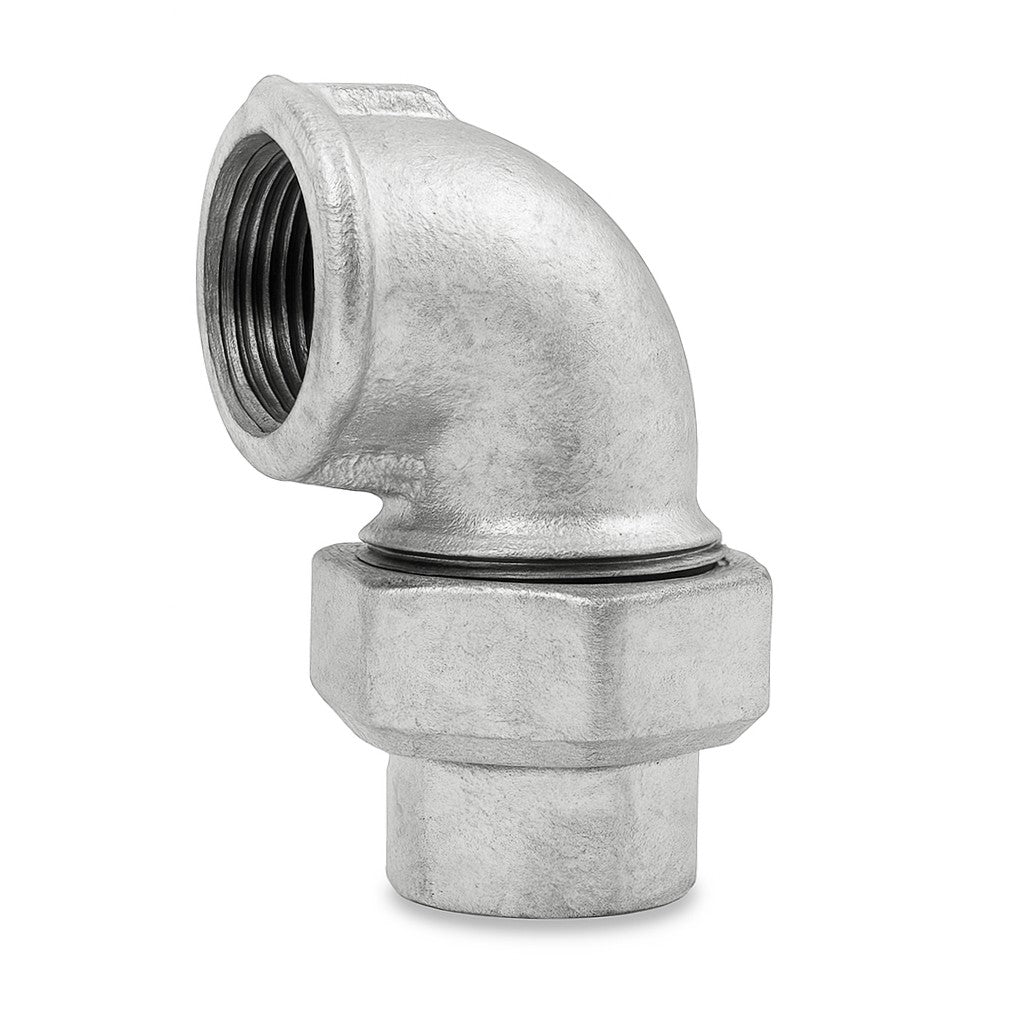

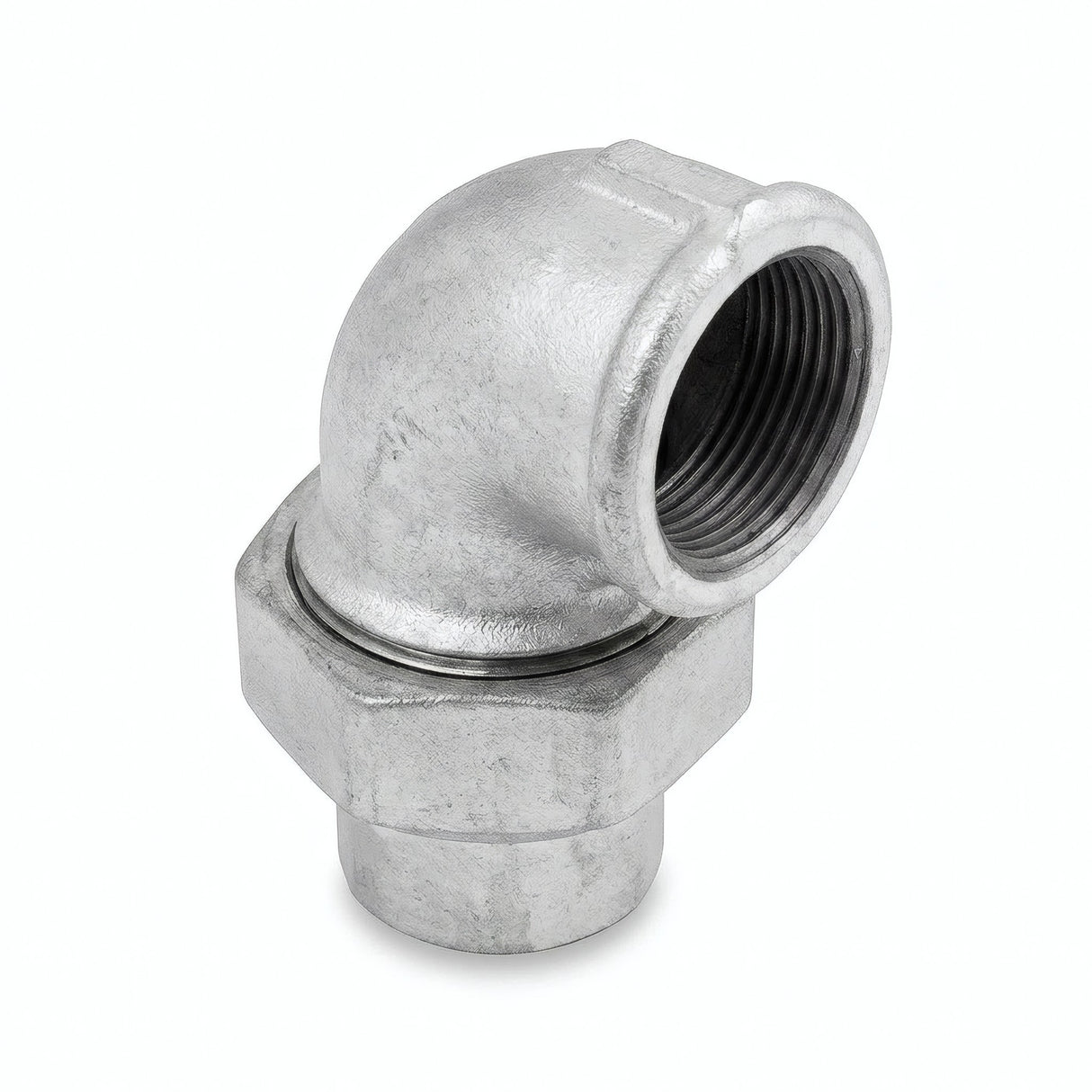

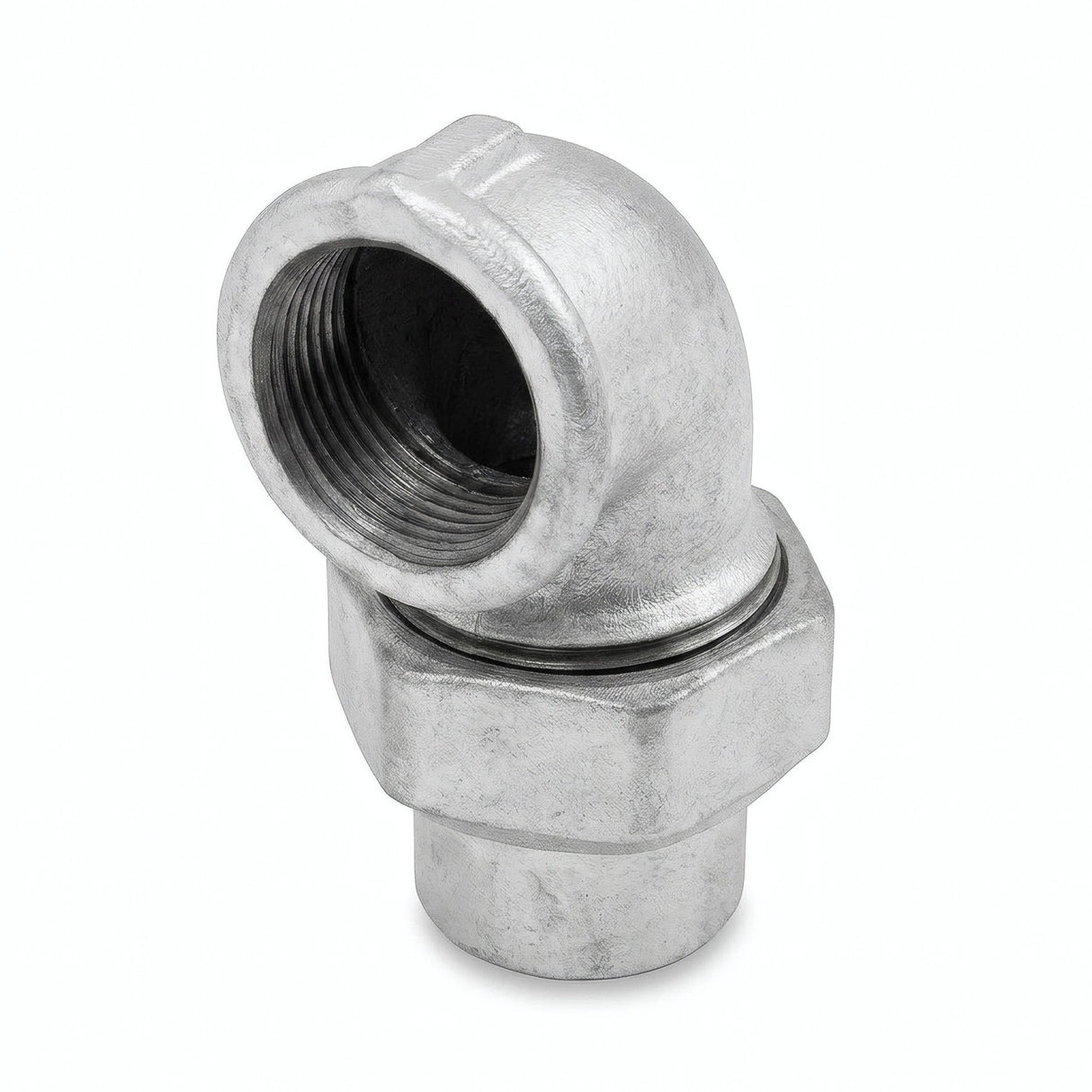

Coude union 90° F/F fonte galvanisée

Le coude union à 90° Femelle-Femelle (FF) est un raccord de plomberie de haute technicité. Il combine trois fonctions en une seule pièce : un changement de direction à 90°, un raccordement standard et, surtout, une fonction union qui rend la connexion démontable.

À quoi sert un coude union ?

Ce raccord ingénieux est conçu pour permettre le montage et le démontage d'une section de tuyauterie sans avoir à couper ou à tourner les tuyaux. C'est la solution idéale pour :

• Installer un équipement : Il permet de connecter facilement une pompe, un circulateur, un compteur d'eau ou un filtre, et de pouvoir le retirer aisément pour la maintenance ou le remplacement.
• Créer un point de jonction : Il est utilisé pour joindre deux sections de tuyaux fixes, là où un raccordement standard serait impossible à visser.
• Faciliter les interventions : En desserrant simplement l'écrou central, vous séparez la connexion, ce qui simplifie énormément les modifications ou réparations sur une ligne existante.

L'étanchéité de la partie "union" est réalisée par un contact métal sur métal de haute précision entre deux portées coniques, ne nécessitant aucun joint supplémentaire à ce niveau.

Caractéristiques Techniques (Conformité EN 10242)

Ce raccord est fabriqué selon les exigences de la norme européenne EN 10242, garantissant une qualité et une fiabilité optimales pour les installations critiques.

• Matériau de Haute Qualité : Fonte malléable (nuance EN-GJMW-400-5), reconnue pour sa très grande résistance mécanique à la pression et aux chocs.
• Protection Anti-Corrosion : Finition galvanisée à chaud (ép. ~70µm), assurant une excellente longévité et un aspect brut industriel.
• Étanchéité à Portée Conique : L'union est de type conique (métal/métal), assurant une étanchéité fiable et durable sans joint d'usure.
• Filetages de Raccordement : Les deux filetages femelles sont de type cylindrique (Rp) selon ISO 7-1, pour la connexion aux tuyaux. L'écrou libre de l'union possède un filetage gaz (G) selon ISO 228-1.

Dimensions Indicatives

L'encombrement de ce raccord est supérieur à celui d'un coude standard.

Note : Les dimensions A et B représentent l'entraxe de chaque côté du raccord.

Conseil d'installation

L'étanchéité des filetages Rp doit être faite avec de la filasse ou un autre produit adapté. Ne mettez aucun produit d'étanchéité sur les portées coniques de l'union elle-même. Serrez fermement l'écrou central pour assurer le contact métal/métal.
