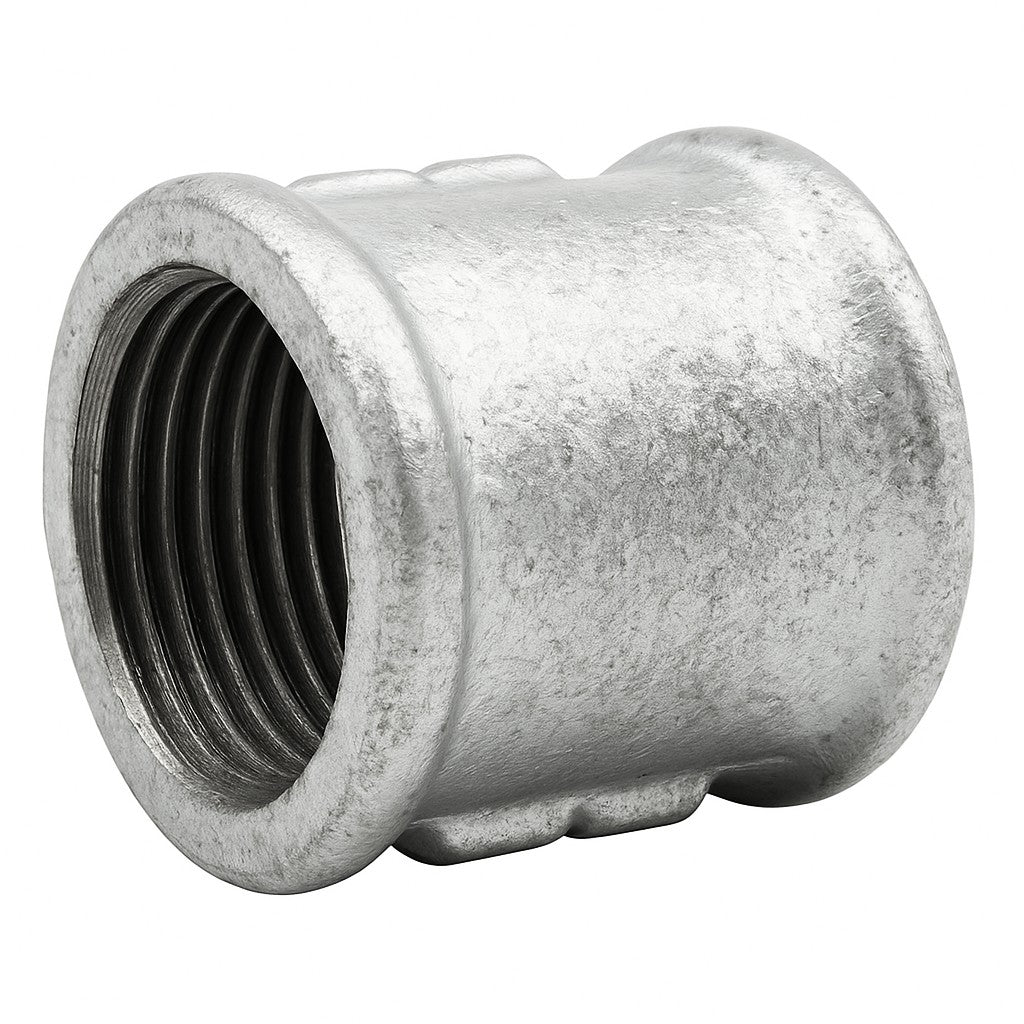

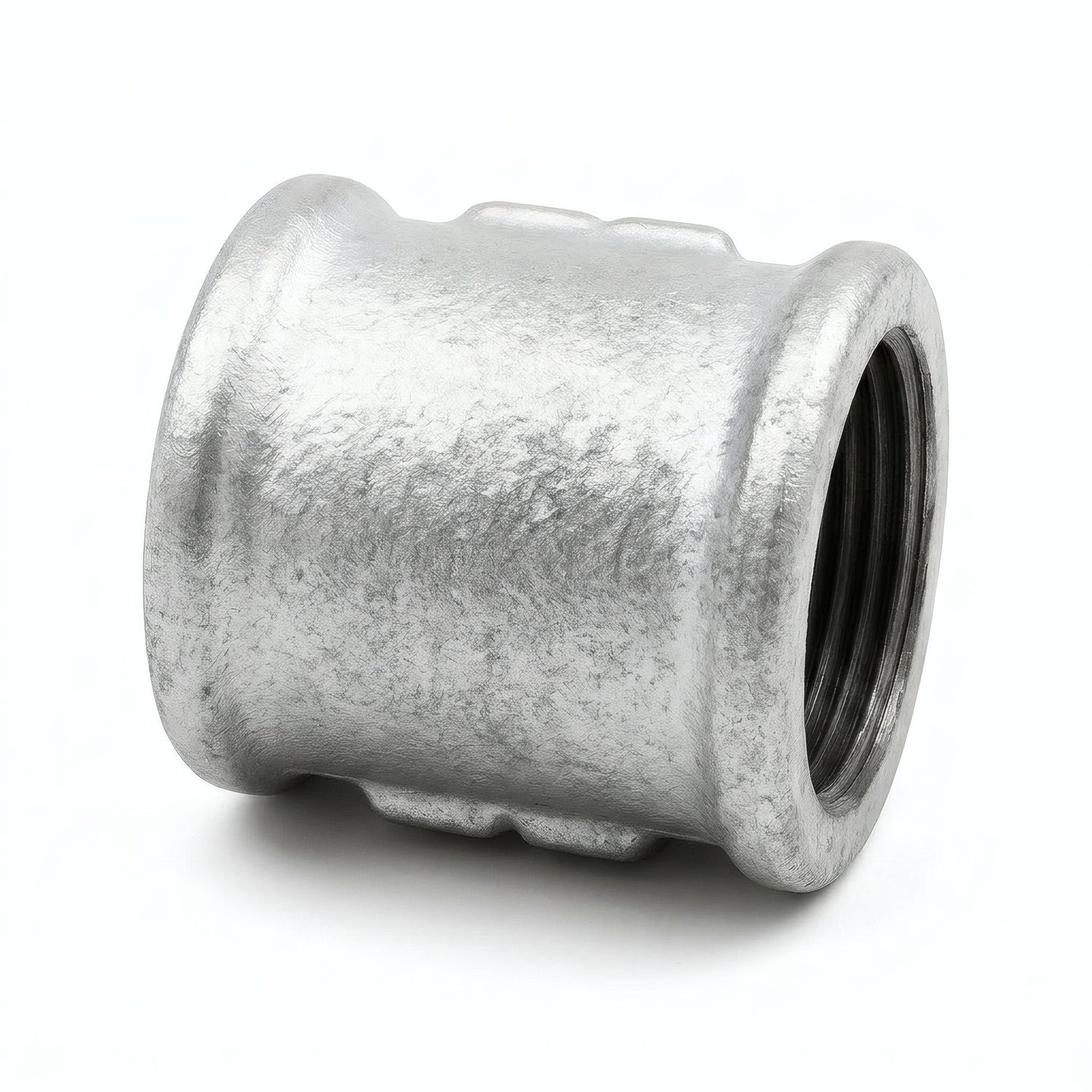

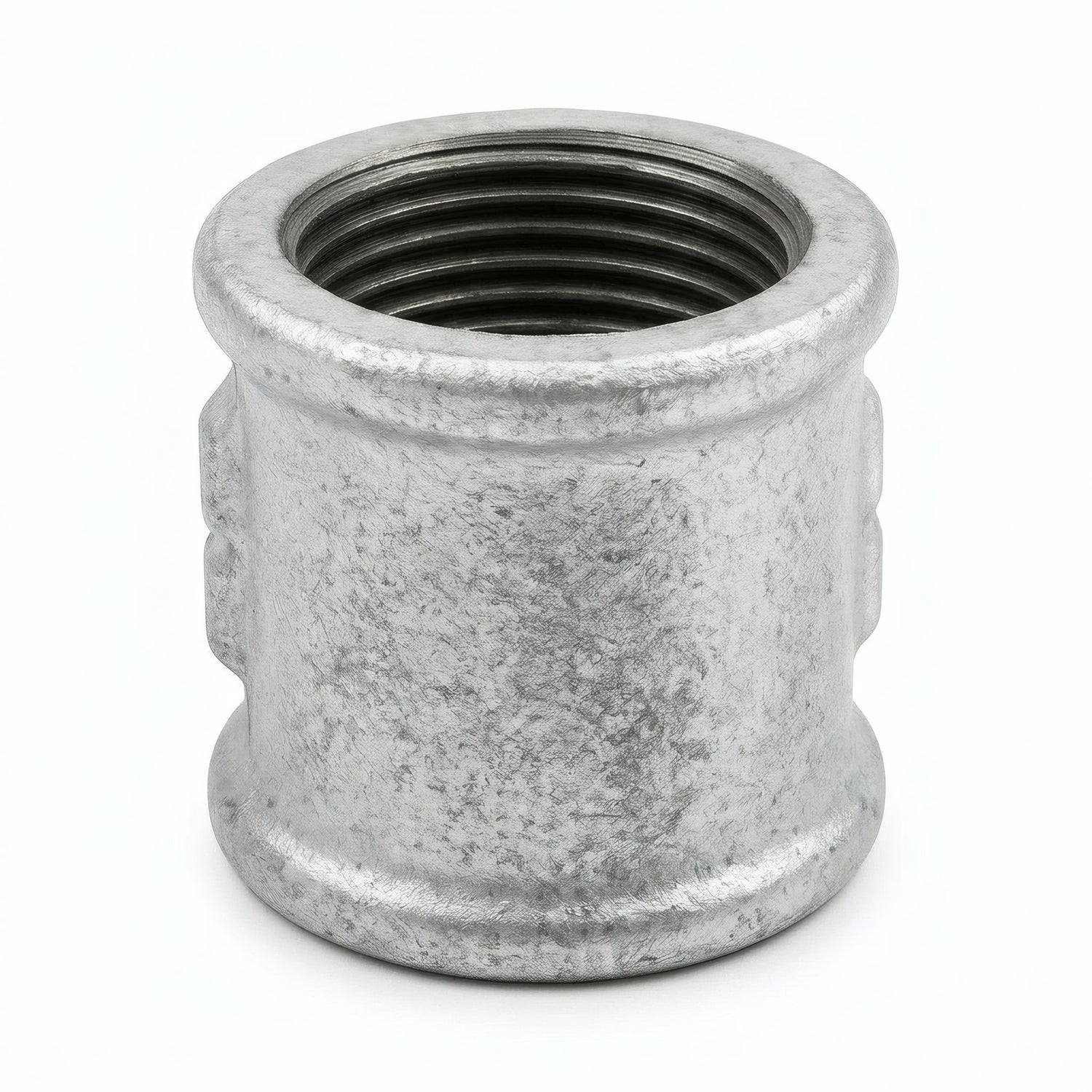

Manchon égal - droite/gauche - fonte galvanisée

Le manchon à filetage inversé Droite/Gauche est une pièce technique conçue pour joindre et mettre en tension deux tuyaux ou tiges filetées à embouts mâles dont une avec filetage à gauche. Il est généralement utilisé avec un Mamelon égal Droite/gauche.

À quoi sert ce manchon Droite/Gauche ?

Ce raccord fonctionne sur le principe du "tendeur". Il possède un taraudage (filetage interne) standard à droite et un taraudage inversé à gauche. Son mécanisme est simple et puissant :

1. On visse les deux tuyaux ou tiges à filetage mâle dans chaque extrémité du manchon.
2. En tournant le corps du manchon avec une clé, les filetages internes opposés tirent les deux extrémités l'une vers l'autre, créant une jonction extrêmement rigide et parfaitement alignée.

Il est utilisé pour connecter deux longueurs de tuyaux fixes ou pour tendre des structures métalliques.

Caractéristiques Techniques (Conformité EN 10242)

Ce raccord est fabriqué selon les exigences de la norme européenne EN 10242, garantissant une qualité et une fiabilité de premier ordre.

• Matériau de Haute Qualité : Fonte malléable (nuance EN-GJMW-400-5), reconnue pour sa grande résistance mécanique à la traction et à la pression.
• Protection Anti-Corrosion : Finition galvanisée à chaud (ép. ~70µm), assurant une excellente longévité du raccord.
• Filetages Internes Opposés (BSP) : Le raccord combine un filetage femelle cylindrique droit (Rp) et un filetage femelle cylindrique gauche (Rp-LH) selon la norme ISO 7-1. Ils sont conçus pour accueillir des filetages mâles coniques (R).

Dimensions Indicatives

Voici les dimensions et poids indicatifs pour les tailles les plus courantes.

Conseil d'installation

Appliquez le produit d'étanchéité sur les deux filetages mâles avant de les insérer dans le manchon. Commencez l'assemblage à la main pour vous assurer que les filetages sont bien engagés, puis utilisez une clé à molette pour tourner le corps du manchon et finaliser le serrage.
