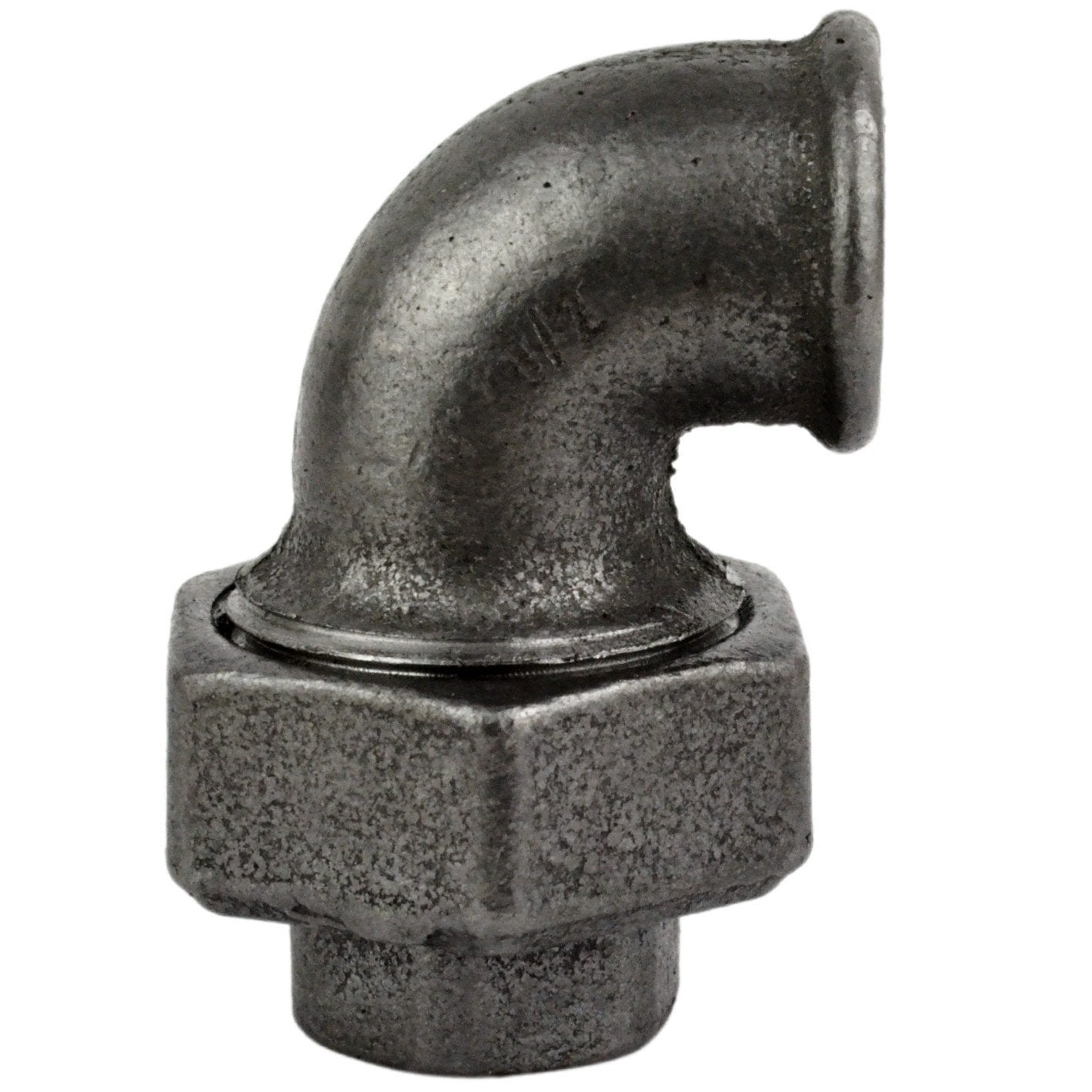

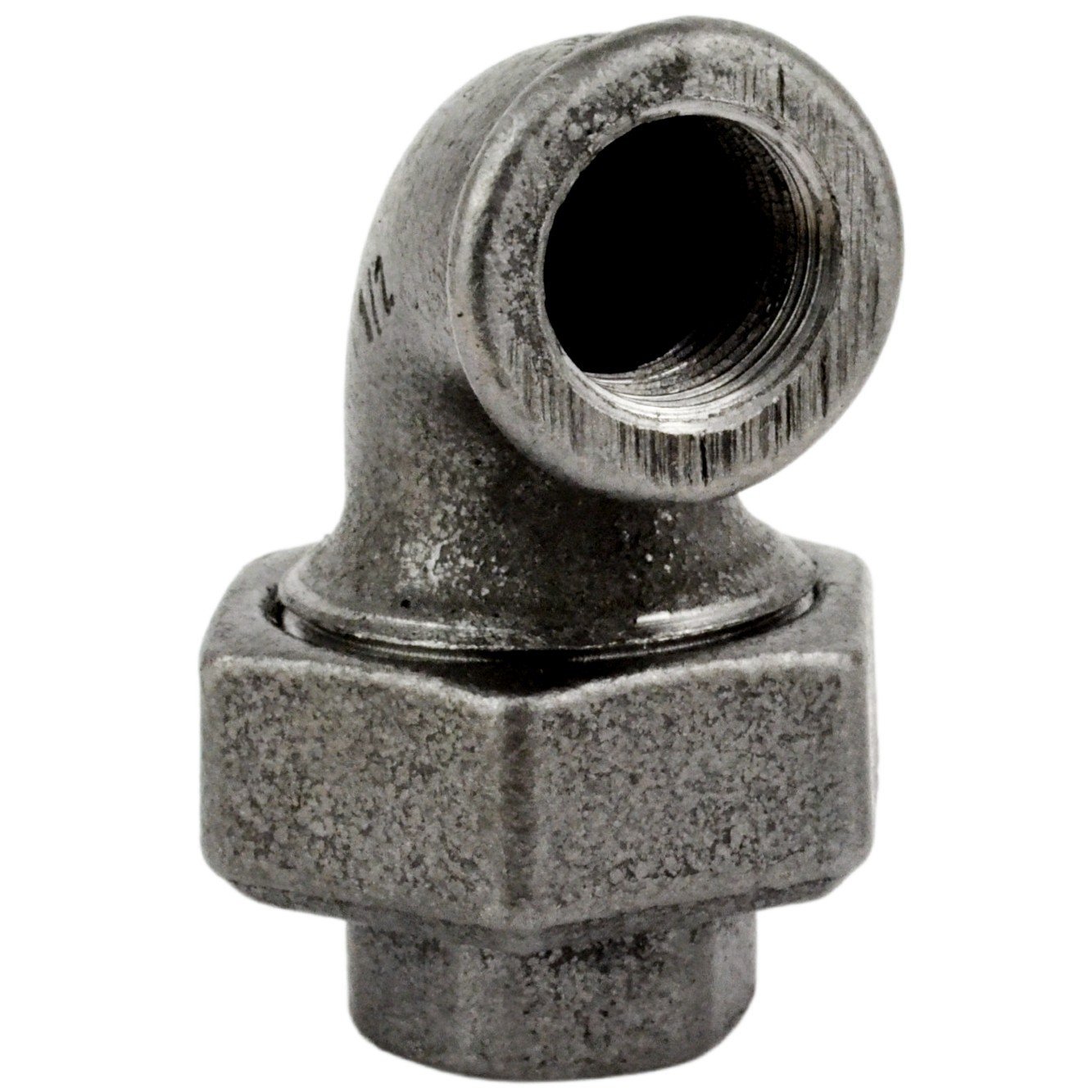

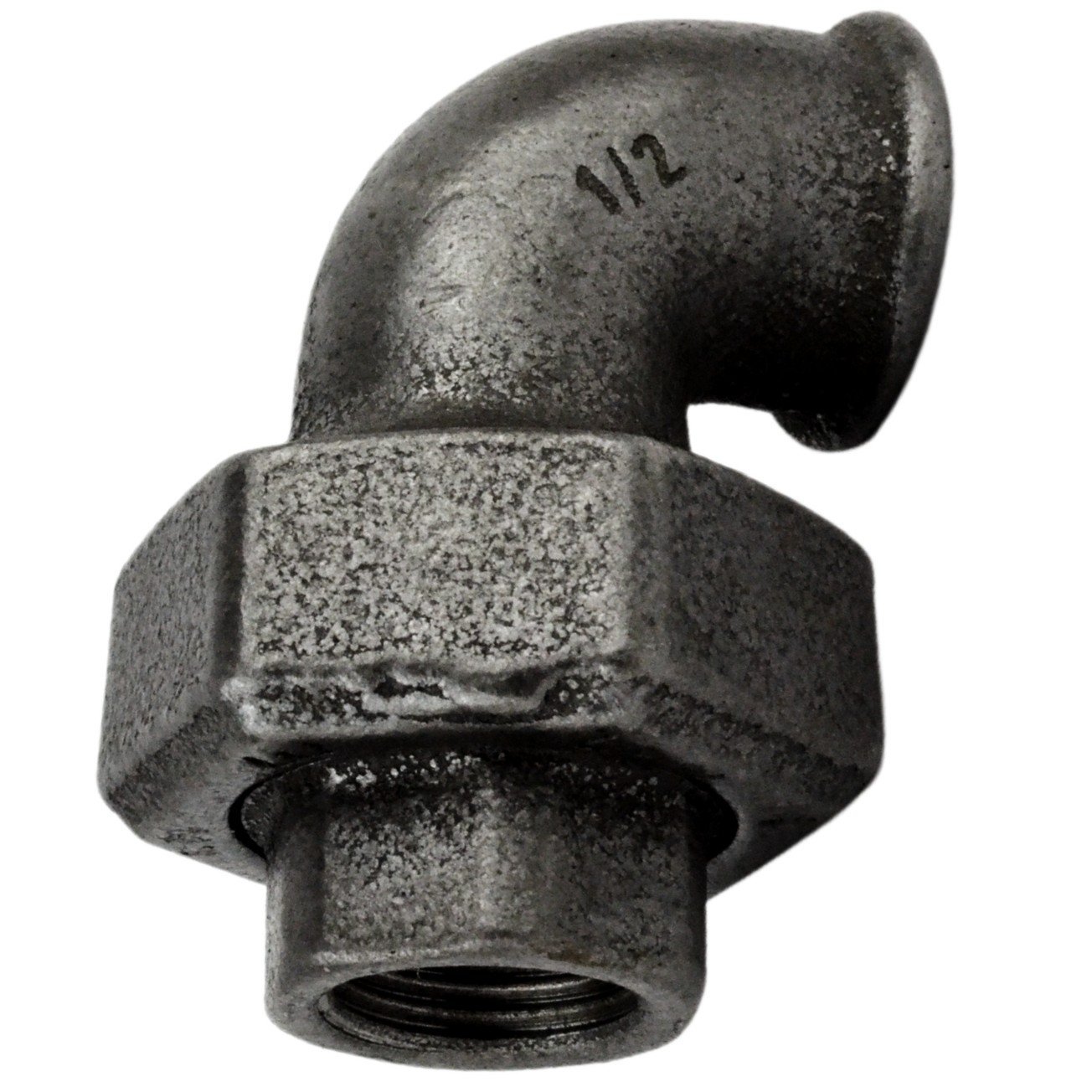

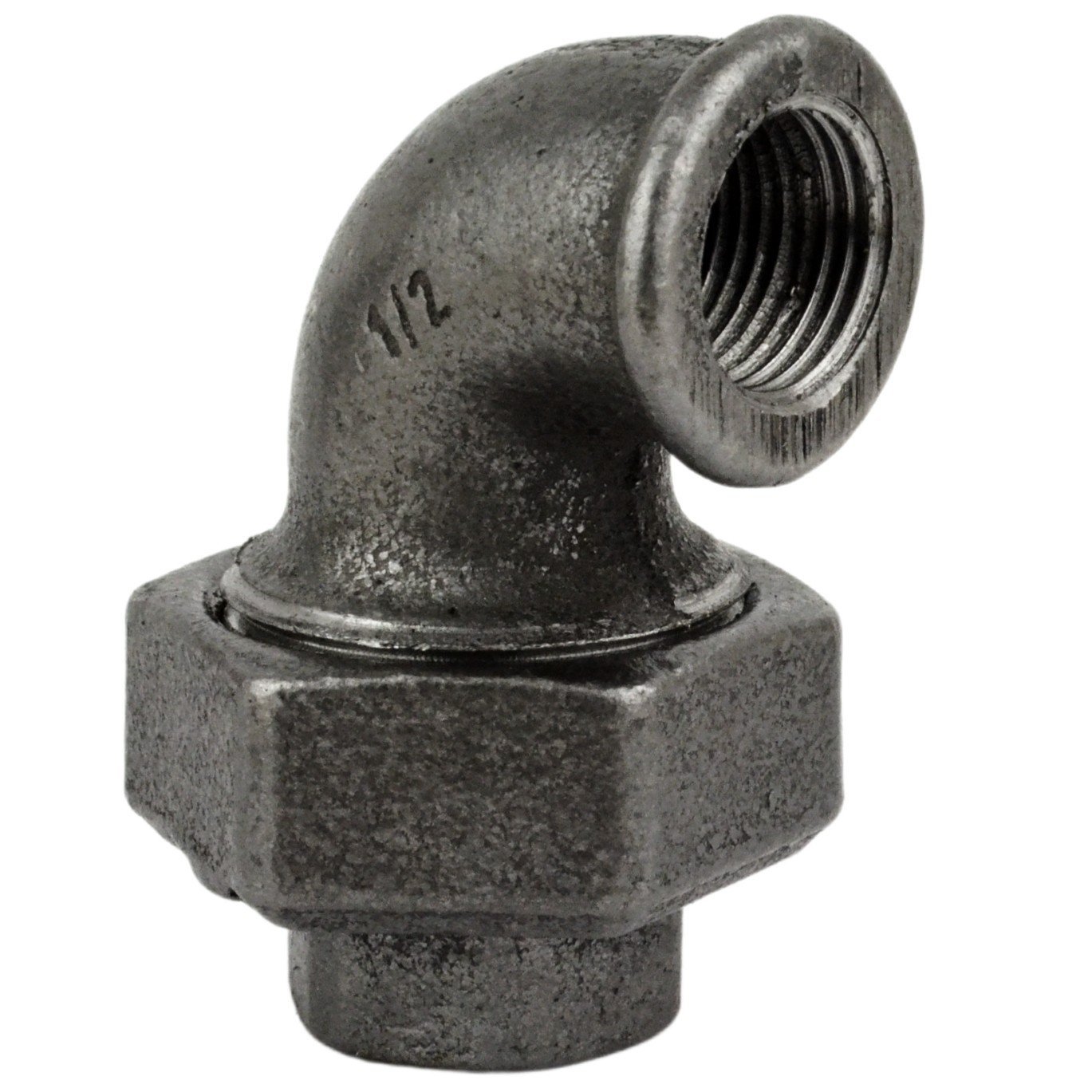

Raccord de plomberie Coude Union Femelle / Femelle en fonte noire

Ce raccord coude union est idéal pour réaliser des structures complexes fermées (carrés, rectangles) en raccords de plomberie en fonte et acier. Il est compatible avec tous les raccords en fonte noire ou galvanisée et les tubes filetés en acier noir ou galvanisée de même taille vendus sur notre boutique en ligne. Les pièces se vissent simplement entre elles, sans soudure pour réaliser des assemblages solides facilement.

Description du raccord Coude Union:

L'union permet de connecter facilement des parties de structure entre elles qui seraient, sinon, impossibles à serrer correctement du fait des filetages à droite sur l'ensemble des pièces.

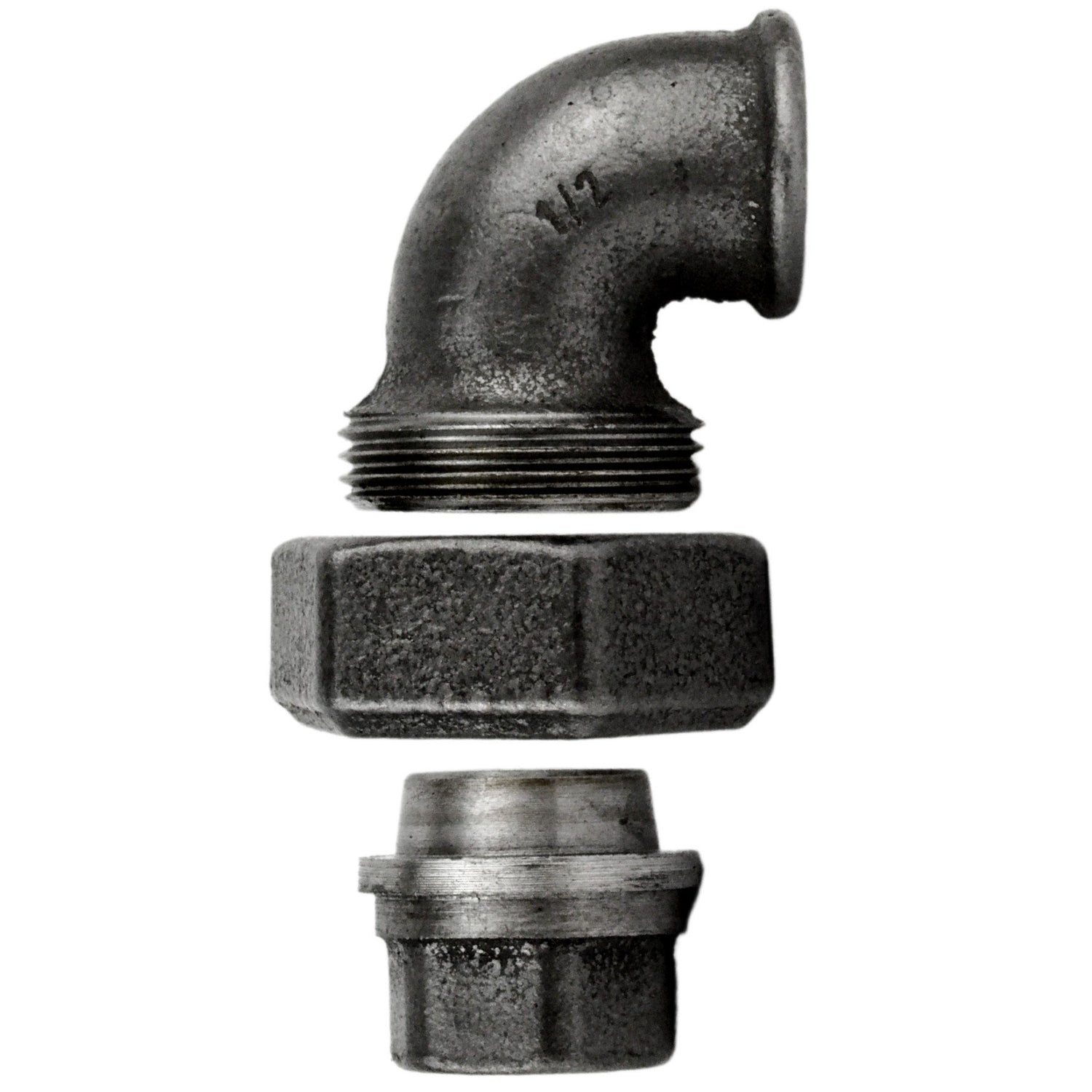

Le raccord de plomberie union est composé de 3 pièces:  2 pièces à visser de chaque côté des raccords à connecter et un écrou qui permet de relier les 2 parties.

Gamme Premium ou Eco?

Cette pièce est disponible dans nos gammes Premium ou Economique. Dans les 2 cas, il s'agit de véritables raccords de plomberie parfaitement fonctionnels.

Les différences sont les suivantes:

Caractéristiques de l'union premium et utilisations:

Le coude union femelle/femelle permet de relier 2 tubes en acier filetés ou 2 raccords de plomberie mâle. Il est idéal pour les structures de grande taille que vous pourrez décomposer ainsi en éléments plus petits pour les relier facilement en fin de montage. Il permet par ailleurs de créer des structures fermées, c'est à dire, des carrés ou des rectangles.

Voici un exemple:

Le problème:

Imaginons une structure carrée composée de 4 coudes et 4 tubes. Dans la mesure ou tous les tubes, ainsi que les entrées des coudes ont des filetages à droite, il n'est pas possible de visser le dernier tubes pour fermer le carré. La seule solution est de visser 2 des tubes parallèle dans les coudes d'un côté, puis des les visser dans les coudes opposés ce qui aura pour effet de les dévisser du côté déjà vissé. Le résultats sera un carré avec des tubes mal vissés et donc une structure pas ou peu rigide. Pas idéale si construisez une bibliothèque ou un piètement de table!

La solution apportée par le raccord Union

Il suffit pour résoudre le problème, de remplacer 2 coudes par 2 coudes unions pour permettre un montage de la structure en la divisant en 2 parties.

Bien que nous utilisions nos raccords pour la décoration, il s'agit d'une véritable pièce de plomberie en fonte malléable à cœur blanc conforme aux normes EN 10242 et ISO49. Une qualité supérieure et une garantie de robustesse à toute épreuve!

Les filetages de cette pièce sont de type BSPT (norme ISO 7-1) avec des embouts femelles (taraudés) de type cylindrique.

• Vissage sur 10 à 15mm (selon nature de la pièce vissée et force du vissage)
• Matériaux: fonte noire
• Coloris: gris foncé
• Haute qualité
• Fabriqué en Europe

Taraudage / Filetage: 3/8 '' | 12x17mm

dimensions en mm (longueur x largeur x hauteur):
poids (kg): 0.155

Taraudage / Filetage: 1/2 '' | 15x21mm
dimensions en mm (longueur x largeur x hauteur):
poids (kg): 0.285

Taraudage / Filetage:  3/4 '' |  20x27 mm
dimensions en mm (longueur x largeur x hauteur):
poids (kg): 0.368

Taraudage / Filetage: 1 '' | 26x34mm
dimensions en mm (longueur x largeur x hauteur):
poids (kg): 0.455

Taraudage / Filetage: 1''1 / 4 |  33 x42mm
dimensions en mm (longueur x largeur x hauteur):
poids (kg): 0.830

Tableau de correspondance des tailles de raccords de plomberie en pouces et mm:
