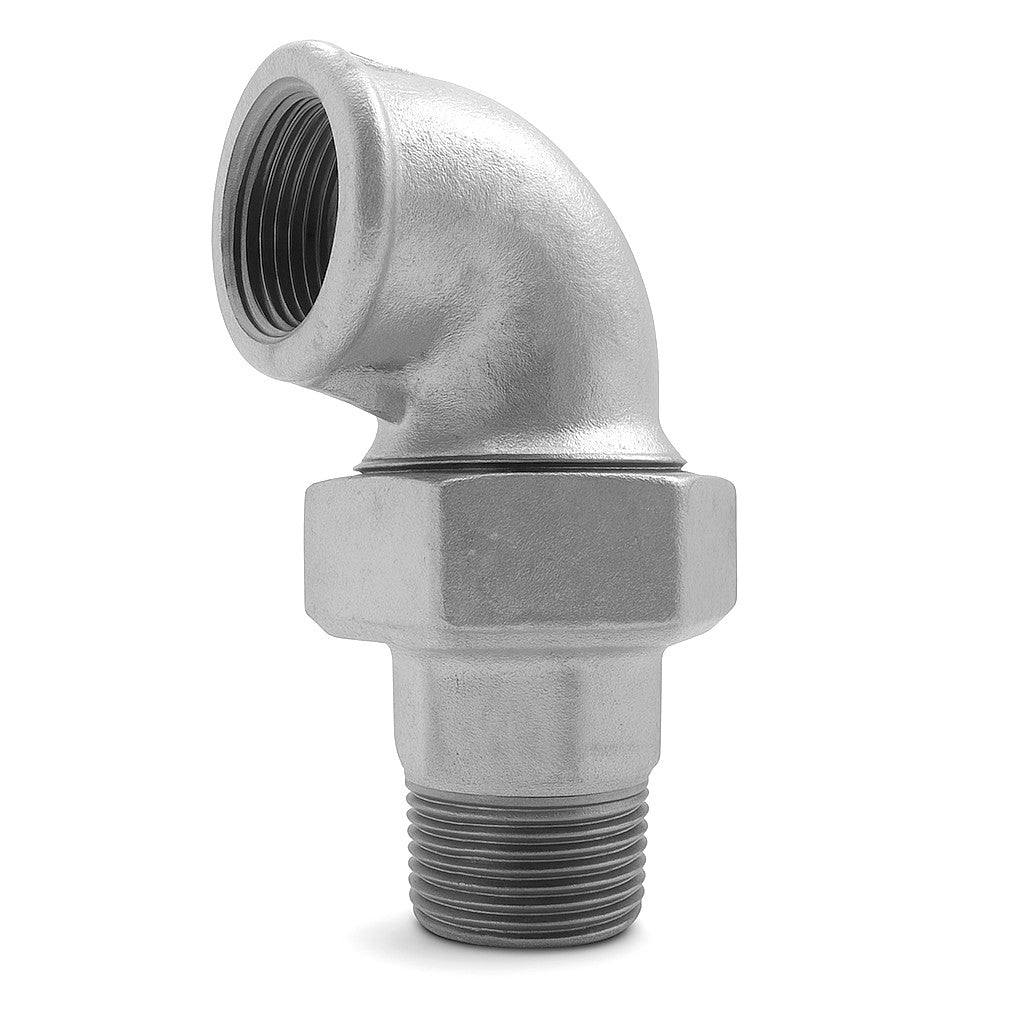

Coude union 90° M/F fonte galvanisée

Le coude union à 90° Mâle/Femelle (MF) est un raccord technique et polyvalent. Il intègre une fonction de coude à 90°, une connectique mixte Mâle/Femelle, et un système d'union démontable pour une flexibilité maximale lors de l'installation ou de la maintenance.

À quoi sert un coude union Mâle/Femelle ?

Ce raccord est la solution par excellence pour connecter un appareil ou une ligne de tuyauterie tout en se réservant la possibilité d'un démontage futur. Sa configuration Mâle/Femelle le rend particulièrement utile pour :

• Raccorder un équipement : Idéal pour brancher un appareil doté d'une sortie mâle (ex: circulateur, filtre) directement sur une tuyauterie à terminaison femelle, ou inversement.
• Finaliser une installation : Il permet de joindre deux sections de tuyauterie fixes (une à filetage mâle, l'autre femelle) là où il serait impossible de visser un raccord standard.
• Simplifier la maintenance : En desserrant l'écrou central, la connexion est séparée, permettant de retirer un composant du réseau sans effort et sans devoir couper les tuyaux.

L'étanchéité de la partie "union" est assurée par un contact de haute précision entre deux portées coniques (métal/métal), ne nécessitant aucun joint d'étanchéité à ce niveau.

Caractéristiques Techniques (Conformité EN 10242)

Ce raccord est fabriqué selon les exigences de la norme européenne EN 10242, garantissant une qualité et une fiabilité optimales pour les installations critiques.

• Matériau de Haute Qualité : Fonte malléable (nuance EN-GJMW-400-5), reconnue pour sa très grande résistance mécanique à la pression et aux chocs.
• Protection Anti-Corrosion : Finition galvanisée à chaud (ép. ~70µm), assurant une excellente longévité et un aspect brut industriel.
• Étanchéité à Portée Conique : L'union est de type conique (métal/métal), assurant une étanchéité fiable et durable sans joint d'usure.
• Filetages de Raccordement : Le raccord combine un filetage mâle conique (R) et un filetage femelle cylindrique (Rp) selon la norme ISO 7-1.

Dimensions Indicatives

L'encombrement de ce raccord est supérieur à celui d'un coude standard.

Note : Les dimensions A et B représentent l'entraxe de chaque côté du raccord.

Conseil d'installation

L'étanchéité des filetages Mâle (R) et Femelle (Rp) doit être faite avec de la filasse ou un autre produit adapté. Ne mettez aucun produit d'étanchéité sur les portées coniques de l'union elle-même. Serrez fermement l'écrou central pour assurer le contact métal/métal.
