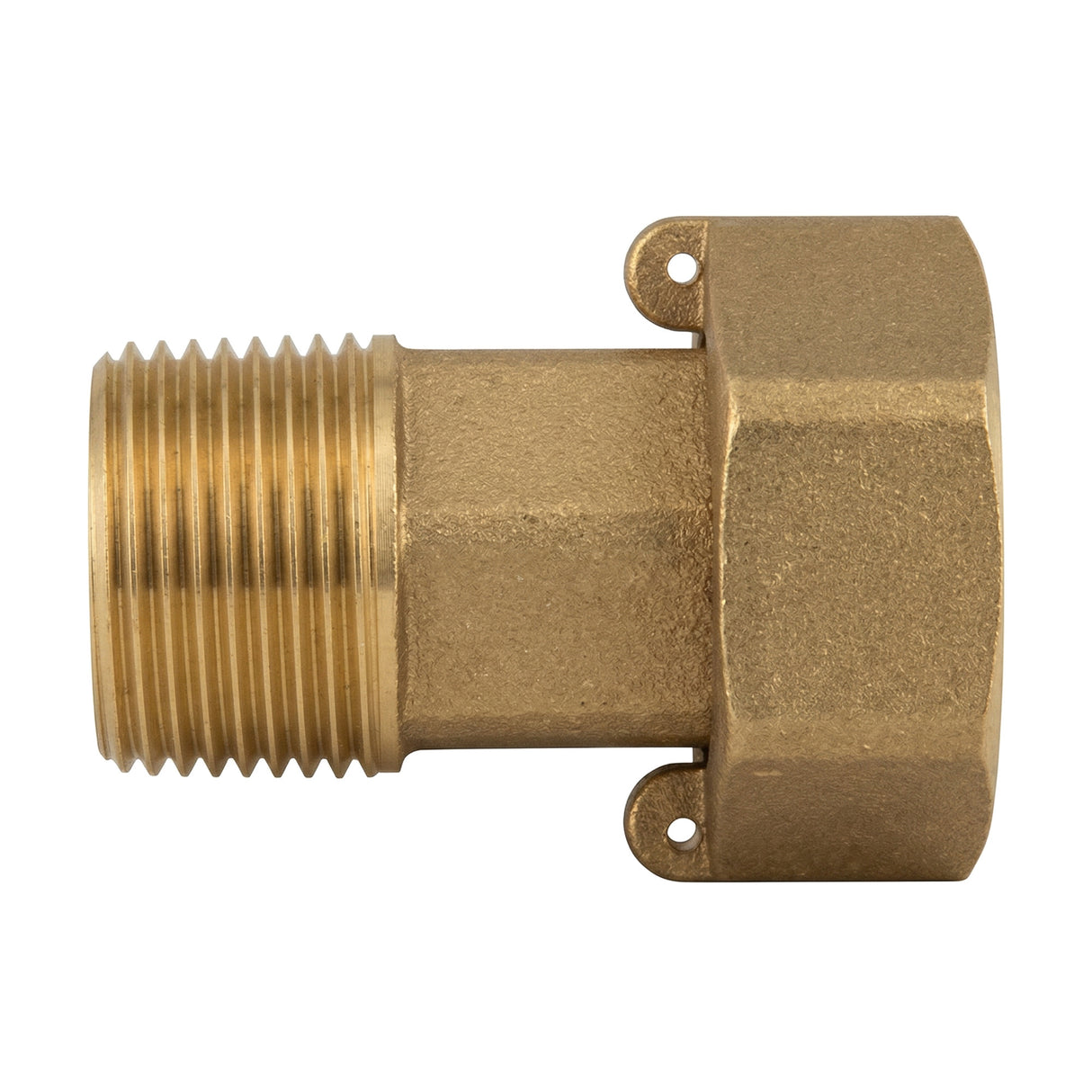

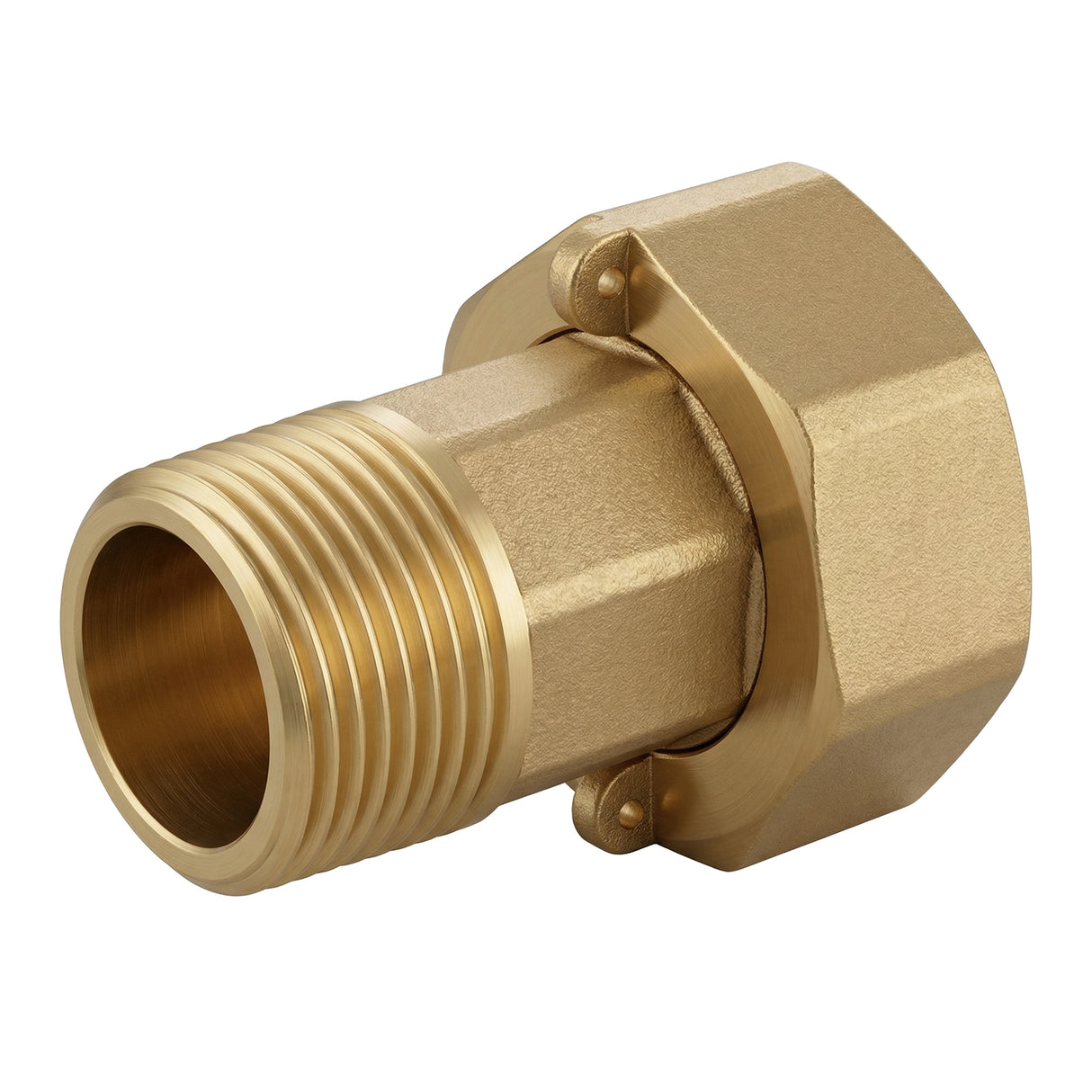

1/2 raccord union compteur ISO 7-1 laiton
Demi-raccord union compteur en laiton conforme à la norme ISO 7-1 (filetage conique) pour le raccordement de compteurs. Version avec filetage long, assurant une étanchéité renforcée par le serrage conique métal sur métal.
Description du Demi-Raccord Union Compteur ISO 7-1
Ce demi-raccord union utilise la norme ISO 7-1 avec un filetage conique, à la différence de la version ISO 228-1 (cylindrique). Le filetage conique assure une étanchéité progressive par serrage métal sur métal, particulièrement fiable pour les circuits sous pression.
Il se monte en pair avec un écrou tournant sur le compteur d'eau ou de gaz. La version longue offre une profondeur de vissage supérieure pour un maintien optimal. Joint PTFE ou filasse recommandés pour parfaire l'étanchéité.
Caractéristiques Techniques
| Matériau | Laiton CW617N - 4MS |
| Coloris | Laiton doré |
| Pression nominale | PN 16 bar |
| Norme de filetage | ISO 228-1 - BSPP Gaz (filetage cylindrique) |
| Étanchéité | Par joint plat garantie (épaisseur à partir de 1 mm) |
| Portées de joint | Plates et larges sur embouts mâle et femelle |
| Forme | Hexagonal avec portée conique |
| Genre | Voir combinaisons disponibles (entrée/sortie) |
| Norme raccordement | ISO 7-1 (filetage conique) |
| Joint | Portée conique (filetage long) |
| Fluides compatibles | Eau potable, eau glycolée, fluides compatibles |
| Température | Selon le type d'étanchéité choisi |
| Utilisation | Adduction d'eau potable, plomberie générale, CVC |
Conditions d'Utilisation et Installation
- Pression de service : PN 16 bar
- Température : Selon le type d'étanchéité choisi
- Fluides : Eau potable, eau glycolée, fluides compatibles
- Installation : Appliquer un couple de serrage modéré et choisir des matériaux adaptés (risque de corrosion galvanique). Plats de maintien adaptés aux clés du marché.
Certifications et Conformité
- Eau potable : Conforme à l'arrêté du 25 Juin 2020 relatif aux matériaux et produits métalliques destinés aux installations en contact avec l'eau destinée à la consommation humaine.
- 4MS : Conforme aux exigences 4MS — Harmonisation des règles de certification européennes pour les matériaux et produits en contact avec l'eau potable.
Applications et Conseils de Pose
Utilisations
- Raccordement de compteurs : montage et démontage de compteurs d'eau et de gaz
- Plomberie domestique : raccordement d'installations eau chaude et froide
- Plomberie industrielle : installations conformes PN 16 bar
Conseils de pose
- Utilisez du ruban PTFE (téflon) ou de la filasse pour assurer l'étanchéité sur les filetages mâles
- Pour les portées de joint plates, utilisez un joint plat d'épaisseur minimale 1 mm
- Serrez à la clé plate ou clé à molette — ne pas utiliser de pince multiprise pour éviter de marquer la pièce
- Appliquer un couple de serrage modéré — un serrage excessif peut endommager le filetage
Dessin Technique
Dimensions (mm)
Toutes les cotes sont exprimées en millimètres (mm), sauf indication contraire.
| R | R (mm) | G | G (mm) | OD | L1 | L2 | L3 | L4 | S1 | S2 |
|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 15x21 | 3/4" | 20x27 | 15 | 38.5 | 10.5 | 15.5 | 19 | 19 | 30 |
| 3/4" | 20x27 | 3/4" | 20x27 | 20 | 41.5 | 10 | 17 | 19.5 | 24 | 30 |
| 3/4" | 20x27 | 1" | 26x34 | 20 | 41.5 | 12.5 | 17 | 19.5 | 24 | 37 |
| 1" | 26x34 | 1"1/4 | 33x42 | 25 | 44.5 | 13.5 | 20 | 19.5 | 30 | 46 |
| 1"1/4 | 33x42 | 1"1/2 | 40x49 | 33 | 56 | 16 | 23 | 27 | 38 | 53 |
| 1"1/2 | 40x49 | 2" | 50x60 | 40 | 56 | 16.5 | 23 | 27 | 45 | 65 |
| 2" | 50x60 | 2"1/2 | 66x76 | 50 | 60 | 18 | 27 | 27 | 56 | 81 |
Combinaisons de Tailles Disponibles
Ce demi-raccord union permet de passer d'un diamètre à un autre. Le tableau ci-dessous indique les combinaisons disponibles.
| Entrée | Sortie | Notation (mm) |
|---|---|---|
| 3/4'' | 1/2'' | 20x27 > 15x21 |
| 3/4'' | 3/4'' | 20x27 > 20x27 |
| 1'' | 3/4'' | 26x34 > 20x27 |
| 1''1/4 | 1'' | 33x42 > 26x34 |
| 1''1/2 | 1''1/4 | 40x49 > 33x42 |
| 2'' | 1''1/2 | 50x60 > 40x49 |
| 2''1/2 | 2'' | 66x76 > 50x60 |
L'aspect de la pièce peut varier selon le lot en stock (voir photos). Contactez-nous pour confirmation.
