Écrou collet battu laiton

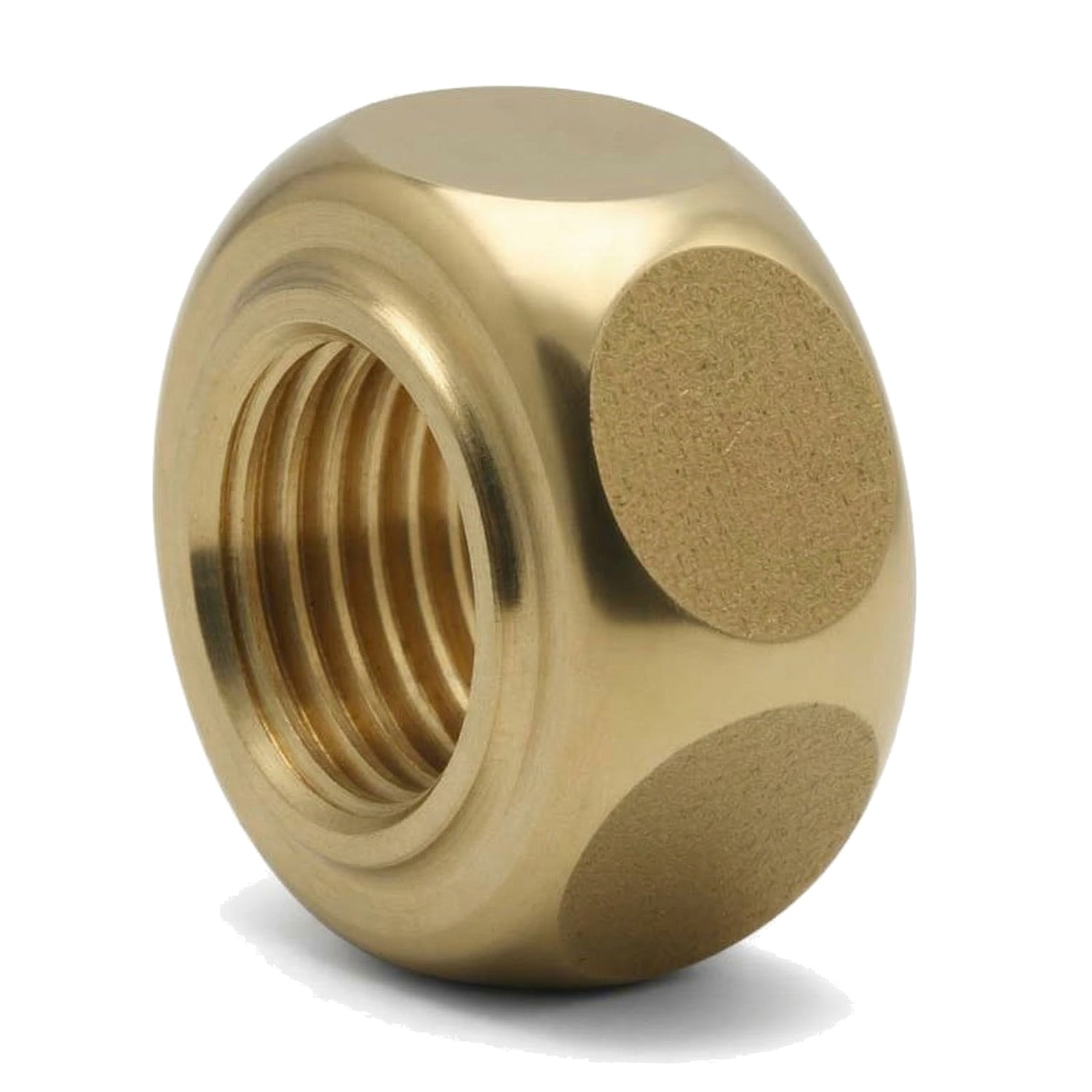

Écrou collet battu en laiton pour le raccordement de tubes cuivre sur des raccords filetés. Cet écrou se combine avec un tube cuivre dont l'extrémité a été évasée (collet battu) pour créer un joint mécanique étanche. Filetage ISO 228-1 BSPP.
Description de l'Écrou Collet Battu en Laiton
Cet écrou collet battu se visse sur un raccord mâle et comprime le collet (extrémité évasée) d'un tube cuivre contre la portée du raccord. Ce système crée une étanchéité mécanique fiable et démontable, sans soudure ni brasure.
Chaque référence combine un filetage (correspondant au raccord) et un diamètre de tube (correspondant au tube cuivre à raccorder). Vérifiez la compatibilité entre le filetage de votre raccord et le diamètre extérieur de votre tube cuivre.
Caractéristiques Techniques
| Matériau | Laiton CW617N - 4MS |
| Coloris | Laiton doré |
| Pression nominale | PN 16 bar |
| Norme de filetage | ISO 228-1 - BSPP Gaz (filetage cylindrique) |
| Étanchéité | Par joint plat garantie (épaisseur à partir de 1 mm) |
| Portées de joint | Plates et larges sur embouts mâle et femelle |
| Forme | Hexagonal |
| Genre | Femelle (taraudé) — pour tube cuivre collet battu |
| Raccordement | Collet battu sur tube cuivre |
| Compatibilité | Tube cuivre (diamètre extérieur selon référence) |
| Fluides compatibles | Eau potable, eau glycolée, fluides compatibles |
| Température | Selon le type d'étanchéité choisi |
| Utilisation | Adduction d'eau potable, plomberie générale, CVC |
Conditions d'Utilisation et Installation
- Pression de service : PN 16 bar
- Température : Selon le type d'étanchéité choisi
- Fluides : Eau potable, eau glycolée, fluides compatibles
- Installation : Appliquer un couple de serrage modéré et choisir des matériaux adaptés (risque de corrosion galvanique). Plats de maintien adaptés aux clés du marché.
Certifications et Conformité
- Eau potable : Conforme à l'arrêté du 25 Juin 2020 relatif aux matériaux et produits métalliques destinés aux installations en contact avec l'eau destinée à la consommation humaine.
- 4MS : Conforme aux exigences 4MS — Harmonisation des règles de certification européennes pour les matériaux et produits en contact avec l'eau potable.
Applications et Conseils de Pose
Utilisations
- Raccordement de tubes cuivre : liaison tube cuivre / raccord fileté par collet battu
- Plomberie domestique : raccordement d'installations eau chaude et froide
- Plomberie industrielle : installations conformes PN 16 bar
Conseils de pose
- Réalisez le collet battu sur le tube cuivre avant de passer l'écrou
- Vérifiez la compatibilité entre le filetage de l'écrou et le diamètre extérieur du tube cuivre
- Serrez à la clé plate ou clé à molette — ne pas utiliser de pince multiprise pour éviter de marquer la pièce
- Appliquer un couple de serrage modéré — un serrage excessif peut déformer le collet
Dessin Technique
Dimensions (mm)
Toutes les cotes sont exprimées en millimètres (mm), sauf indication contraire.
| G | G (mm) | OD | L |
|---|---|---|---|
| 3/8" | 12x17 | 8.2 | 9.5 |
| 3/8" | 12x17 | 10.2 | 9.5 |
| 3/8" | 12x17 | 12.2 | 9.5 |
| 1/2" | 15x21 | 10.2 | 11 |
| 1/2" | 15x21 | 12.2 | 11 |
| 1/2" | 15x21 | 14.2 | 11 |
| 1/2" | 15x21 | 16.2 | 11 |
| 3/4" | 20x27 | 12.2 | 12 |
| 3/4" | 20x27 | 14.2 | 12 |
| 3/4" | 20x27 | 16.2 | 12 |
| 3/4" | 20x27 | 18.2 | 12 |
| 3/4" | 20x27 | 20.3 | 12 |
| 1" | 26x34 | 20.3 | 14 |
| 1" | 26x34 | 22.3 | 14 |
| 1"1/4 | 33x42 | 26 | 17 |
| 1"1/4 | 33x42 | 32 | 17 |
Combinaisons de Tailles Disponibles
Cet écrou collet battu est disponible dans les combinaisons filetage / diamètre de tube suivantes.
| Filetage | Diamètre tube |
|---|---|
| 3/8'' | Ø8,2 |
| 3/8'' | Ø10,2 |
| 3/8'' | Ø12,2 |
| 1/2'' | Ø10,2 |
| 1/2'' | Ø12,2 |
| 1/2'' | Ø14,2 |
| 1/2'' | Ø16,2 |
| 3/4'' | Ø12,2 |
| 3/4'' | Ø14,2 |
| 3/4'' | Ø16,2 |
| 3/4'' | Ø18,2 |
| 3/4'' | Ø20,2 |
| 1'' | Ø20,3 |
| 1'' | Ø22,3 |
| 1''1/4 | Ø32 |
L'aspect de la pièce peut varier selon le lot en stock (voir photos). Contactez-nous pour confirmation.
