Manomètre radial ABS à cadran sec

Manomètre radial ABS à cadran sec — Ø40 à Ø100

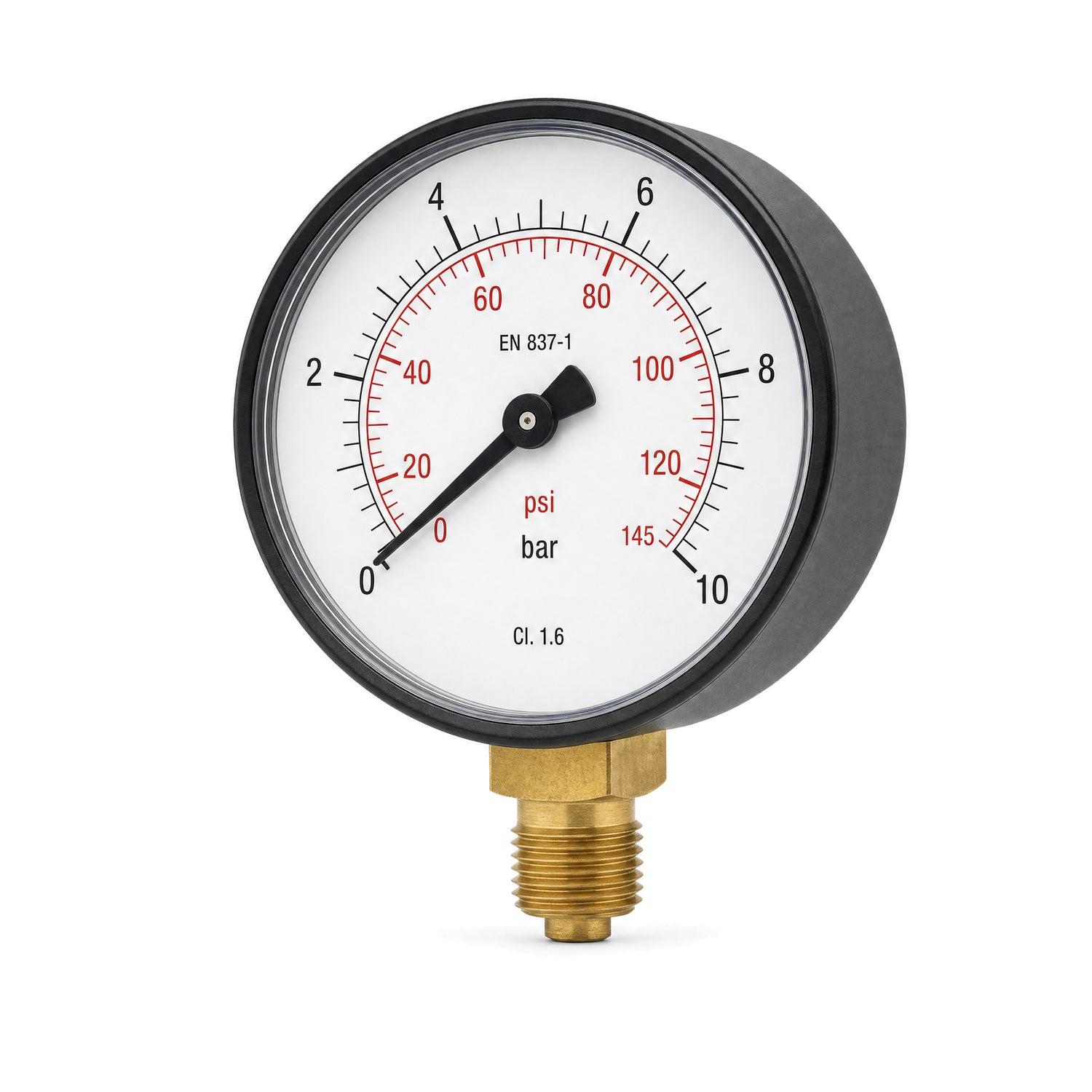

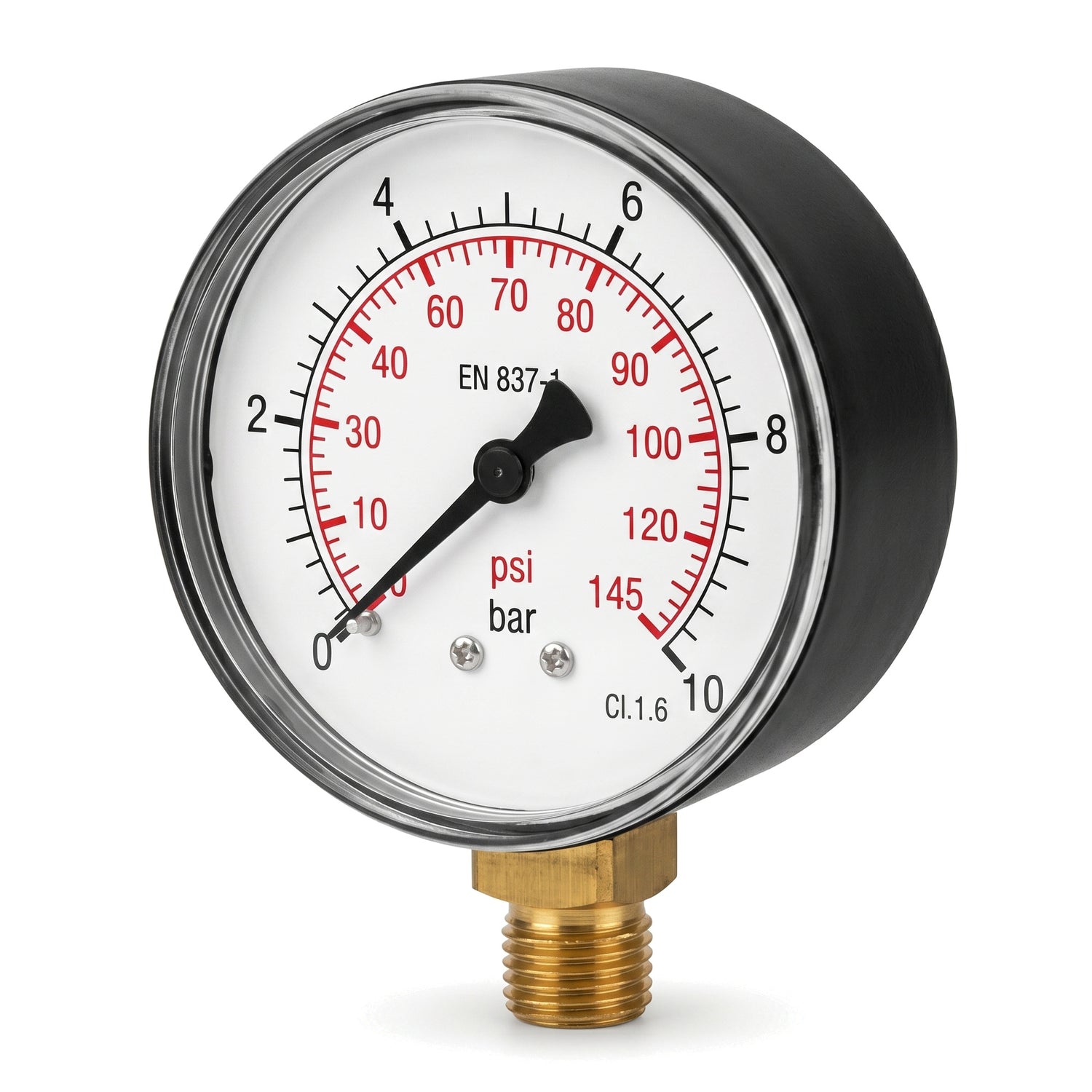

Le manomètre radial est le format le plus répandu en plomberie : le raccord laiton, placé sous le boîtier, se visse à la verticale sur un té ou une attente femelle, et le cadran reste vertical, face à l'observateur. Boîtier ABS noir, mécanisme laiton à tube de Bourdon en cuivre, double graduation bar/psi : instrument de mesure conforme à la norme EN 837-1, contrôlé à 100 % en sortie de fabrication sur 5 points de mesure, classe de précision 1.6.

Cinq diamètres de cadran (Ø40 à Ø100) et deux plages de mesure (0-6 bar ou 0-10 bar) couvrent les usages courants : contrôle de la pression d'eau après un réducteur, circuit de chauffage, surpresseur, air comprimé, arrosage, ainsi que les créations décoratives de style industriel en raccords de plomberie.

Quelle plage de mesure choisir ?

• 0 à 6 bar — lecture fine pour un circuit de chauffage (1 à 3 bar) ou un réseau domestique régulé à 3 bar : l'aiguille travaille au milieu du cadran.
• 0 à 10 bar — la plage la plus polyvalente : pression de réseau, surpresseur, compresseur.

Règle de dimensionnement : la pression de service ne doit pas dépasser 75 % de la pleine échelle en régime stable, 65 % en régime variable. Exemple : surpresseur coupant à 5 bar → cadran 0-10 bar.

Montage et raccordement

Le raccord laiton est fileté mâle au pas du gaz BSPP (ISO 228-1) : il se visse dans un taraudage femelle de même taille — té, manchon, collecteur ou vanne. L'étanchéité se fait sur le filetage (ruban PTFE ou filasse). Serrer par les méplats du raccord avec une clé plate, jamais par le boîtier.

Si le taraudage disponible est plus grand que le filetage du manomètre, une réduction M/F permet l'adaptation : par exemple une réduction 1/2" > 1/4" pour monter un manomètre 1/4" sur un té 15/21. Trois finitions disponibles : réduction M/F fonte noire, réduction M/F fonte galvanisée ou réduction M/F laiton.

Radial ou axial ?

Le raccordement radial (en bas) se monte sur une tuyauterie ou un té, cadran vertical. Pour un montage traversant en façade de coffret ou de panneau, voir le manomètre axial ABS à cadran sec (raccord à l'arrière).

Dimensions (mm)

Caractéristiques techniques

Fluides et limites d'emploi

• Fluides admis : tout fluide compatible avec le laiton et le cuivre (eau, air comprimé…), à l'exception des fluides à haute viscosité ou cristallisants et des substances dangereuses ou réglementées (oxygène, gaz, combustibles, agents toxiques…).
• Cadran sec : vibrations et coups de bélier proscrits. Sur une pompe, un surpresseur ou une machine vibrante, monter un manomètre radial inox à bain de silicone : son bain amortisseur stabilise l'aiguille.
• Température ambiante : -40 °C à +65 °C.

Pour une composition purement décorative (sans mesure), il existe aussi le cadran de manomètre décoratif 100 mm, et le tutoriel de lampe en raccords de plomberie avec volant et manomètre.
