Manomètre axial inox à bain de silicone

Manomètre axial inox à bain de silicone — Ø63 et Ø100

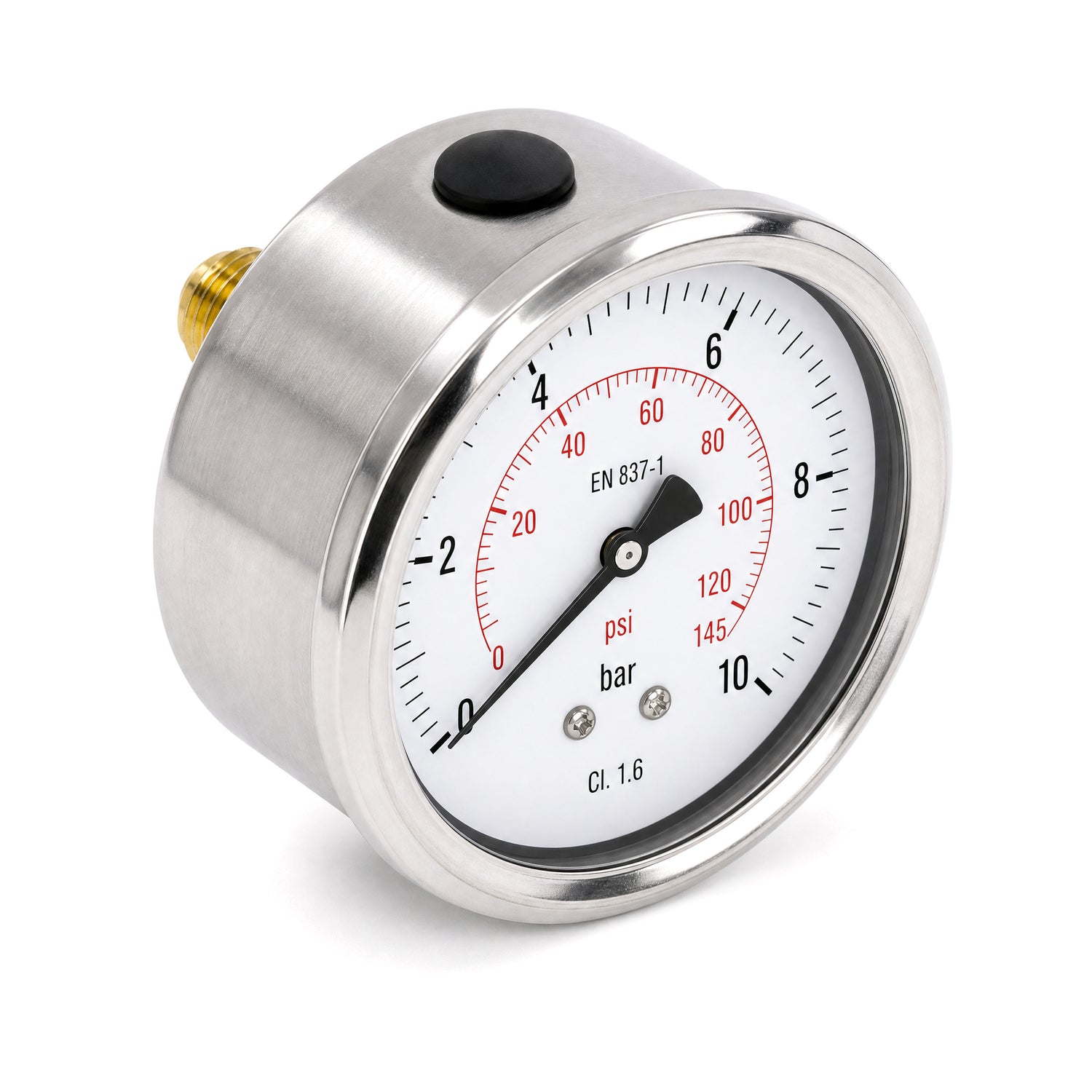

Ce manomètre combine le raccord arrière (axial), pour un montage traversant en façade, et le bain de silicone dans un boîtier inox 304, pour les applications soumises à vibrations : groupe de surpression en coffret, pompe carénée, banc d'atelier, machine agricole.

Le liquide amortisseur — même principe que les manomètres à bain de glycérine — stabilise l'aiguille ; le fabricant destine cette série aux applications soumises à des vibrations ou à des ambiances humides (condensation). Conforme EN 837-1, classe de précision 1.6, cadran bar/psi sous vitre en verre, mécanisme laiton à tube de Bourdon cuivre, contrôle individuel sur 5 points de mesure. Deux diamètres : Ø63 (raccord 1/4") et Ø100 (raccord 1/2").

0-6 ou 0-10 bar ?

• 0 à 6 bar — lecture fine des basses pressions : détendeur, circuit régulé entre 2 et 4 bar.
• 0 à 10 bar — surpresseurs, compresseurs et réseaux courants : la pression de service reste dans la zone recommandée (75 % maxi de la pleine échelle en statique, 65 % en dynamique).

Montage et raccordement

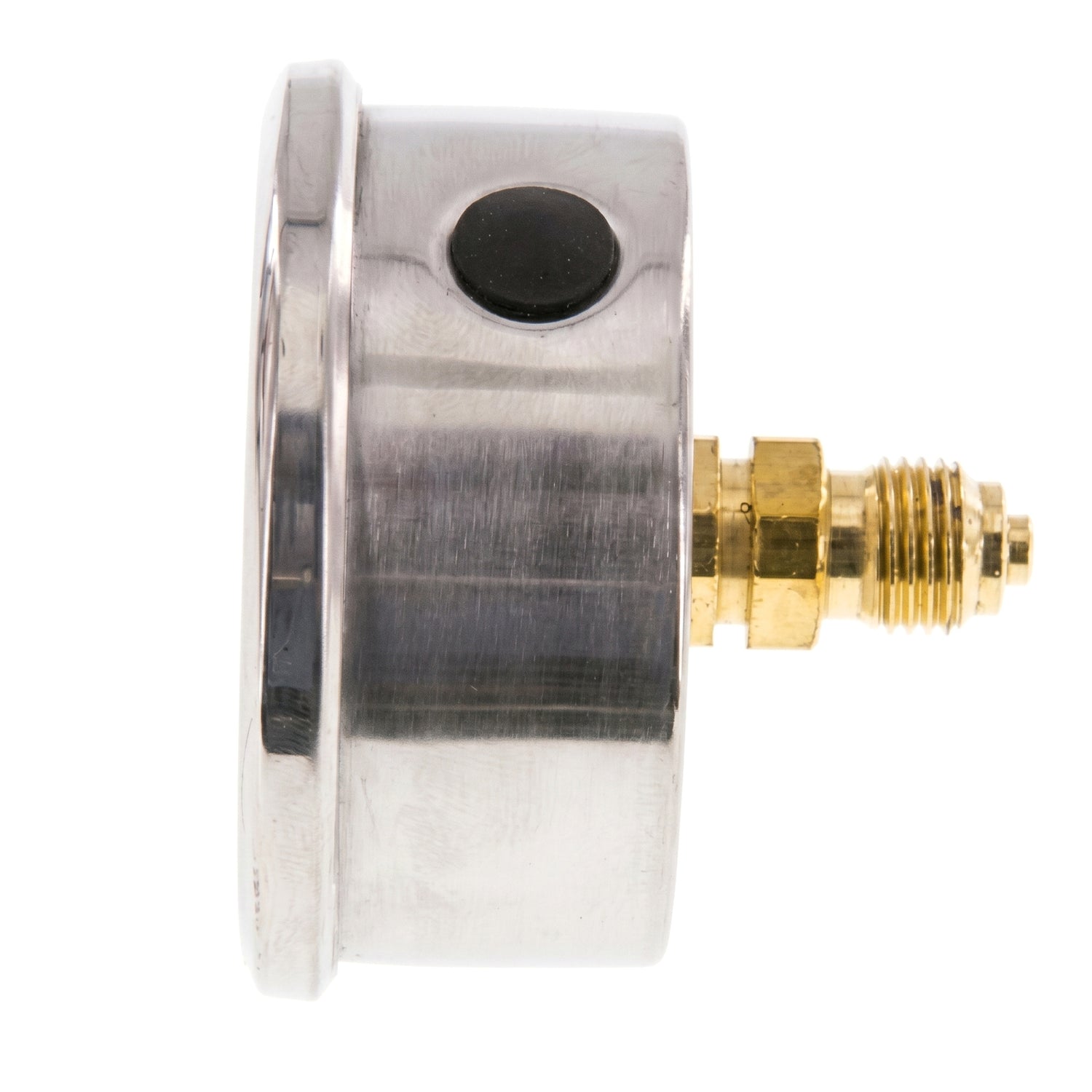

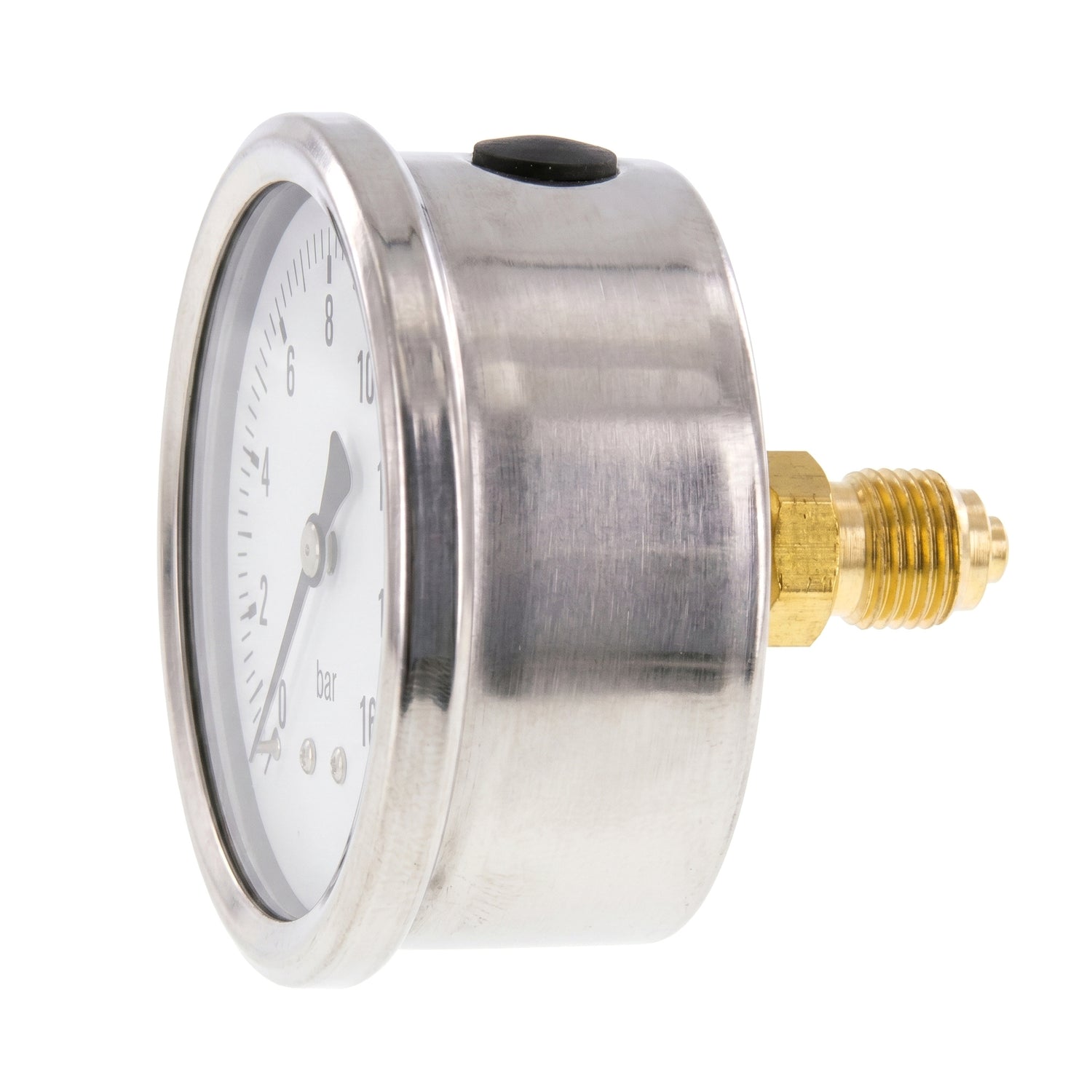

Le raccord laiton est fileté mâle au pas du gaz BSPP (ISO 228-1) : il se visse dans un taraudage femelle de même taille — té, manchon, collecteur ou vanne. L'étanchéité se fait sur le filetage (ruban PTFE ou filasse). Serrer par les méplats du raccord avec une clé plate, jamais par le boîtier.

Si le taraudage disponible est plus grand que le filetage du manomètre, une réduction M/F permet l'adaptation : par exemple une réduction 1/2" > 1/4" pour monter un manomètre 1/4" sur un té 15/21. Trois finitions disponibles : réduction M/F fonte noire, réduction M/F fonte galvanisée ou réduction M/F laiton.

Pour un montage sur té ou collecteur (raccord vers le bas) : manomètre radial inox à bain de silicone. Pour une façade sans vibrations : manomètre axial ABS à cadran sec.

Dimensions (mm)

Caractéristiques techniques

Fluides et limites d'emploi

• Fluides admis : tout fluide compatible avec le laiton et le cuivre (eau, air comprimé…), à l'exception des fluides à haute viscosité ou cristallisants et des substances dangereuses ou réglementées (oxygène, gaz, combustibles, agents toxiques…).
• Bain de silicone : adapté aux vibrations et aux ambiances humides (condensation).
• Température ambiante : -40 °C à +65 °C.
