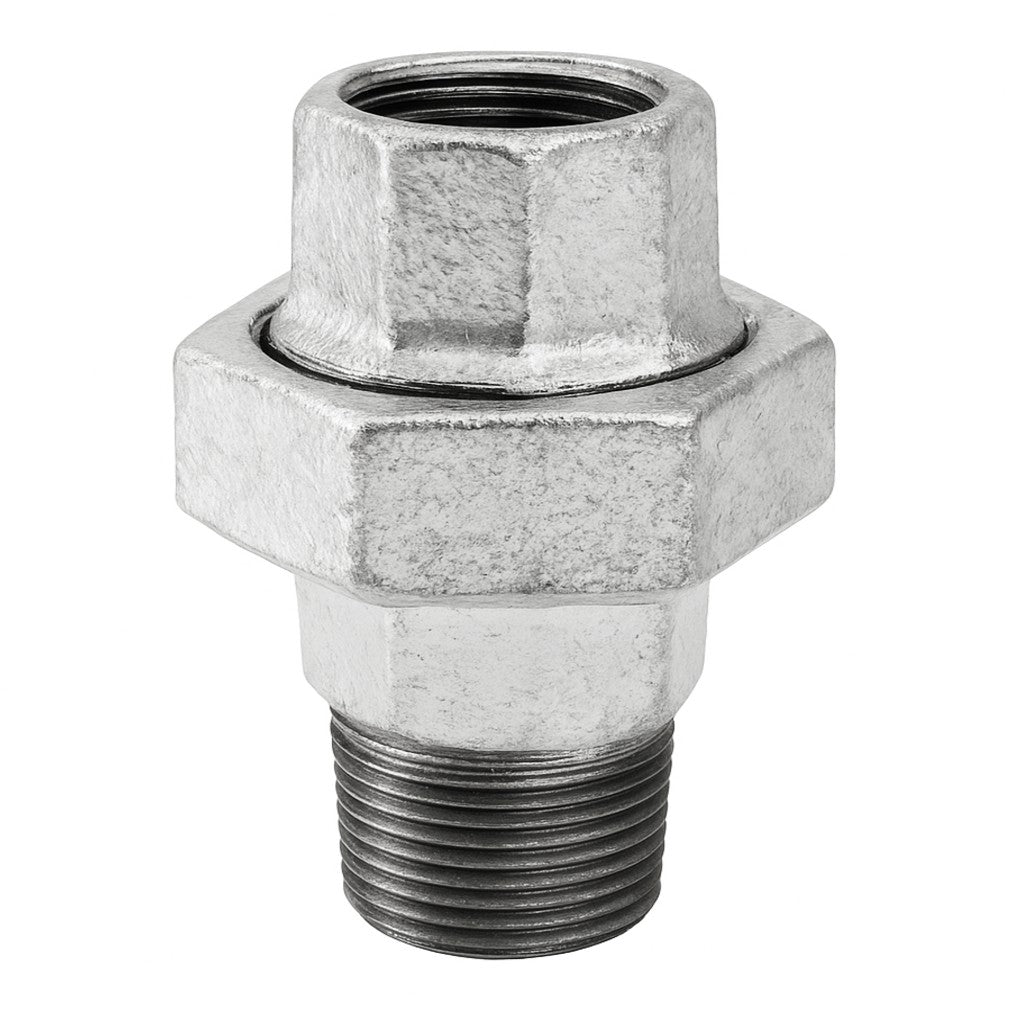

Union conique M/F fonte galvanisée

Le raccord union droit Mâle/Femelle (MF) à portée conique est la pièce maîtresse pour toute installation de plomberie nécessitant un point de jonction démontable. Il permet de connecter en ligne droite une extrémité de tuyau mâle à une extrémité femelle, tout en garantissant la possibilité de séparer la connexion pour une intervention future.

À quoi sert un raccord union droit ?

Ce raccord est indispensable pour le montage et la maintenance d'équipements sur une tuyauterie rigide. En desserrant simplement l'écrou central, l'union se sépare en deux, libérant la connexion sans avoir à tourner ou couper les tuyaux. Ses applications principales sont :

• Installation d'équipements : Idéal pour le montage de compteurs d'eau, pompes, filtres, vannes ou tout autre appareil qui pourrait nécessiter un remplacement ou un entretien périodique.
• Jonction de tuyaux fixes : Permet de finaliser la connexion entre deux sections de tuyaux fixes (une mâle, une femelle) qui ne peuvent pas être tournées l'une par rapport à l'autre.
• Création d'un point de démontage : Intégrer ce raccord dans une longue ligne droite permet de créer un point d'accès stratégique pour les futures interventions.

L'étanchéité de l'union est assurée par un contact métal/métal de haute précision entre deux portées coniques, ce qui élimine le besoin d'un joint plat susceptible de s'user.

Caractéristiques Techniques (Conformité EN 10242)

Ce raccord est fabriqué selon les exigences de la norme européenne EN 10242, garantissant une qualité et une fiabilité de premier ordre pour les installations professionnelles.

• Matériau de Haute Qualité : Fonte malléable (nuance EN-GJMW-400-5), reconnue pour sa très grande résistance mécanique à la pression et aux chocs.
• Protection Anti-Corrosion : Finition galvanisée à chaud (ép. ~70µm), assurant une excellente longévité du raccord.
• Étanchéité à Portée Conique : L'union est de type conique (métal/métal), assurant une étanchéité fiable et durable sans joint d'usure.
• Filetages de Raccordement : Le raccord combine un filetage mâle conique (R) et un filetage femelle cylindrique (Rp) selon la norme ISO 7-1.

Conseil d'installation

L'étanchéité des filetages Mâle (R) et Femelle (Rp) doit être faite avec un produit adapté (filasse, ruban PTFE...). Ne mettez aucun produit d'étanchéité sur les portées coniques de l'union elle-même. Serrez fermement l'écrou central pour assurer le contact métal/métal.
