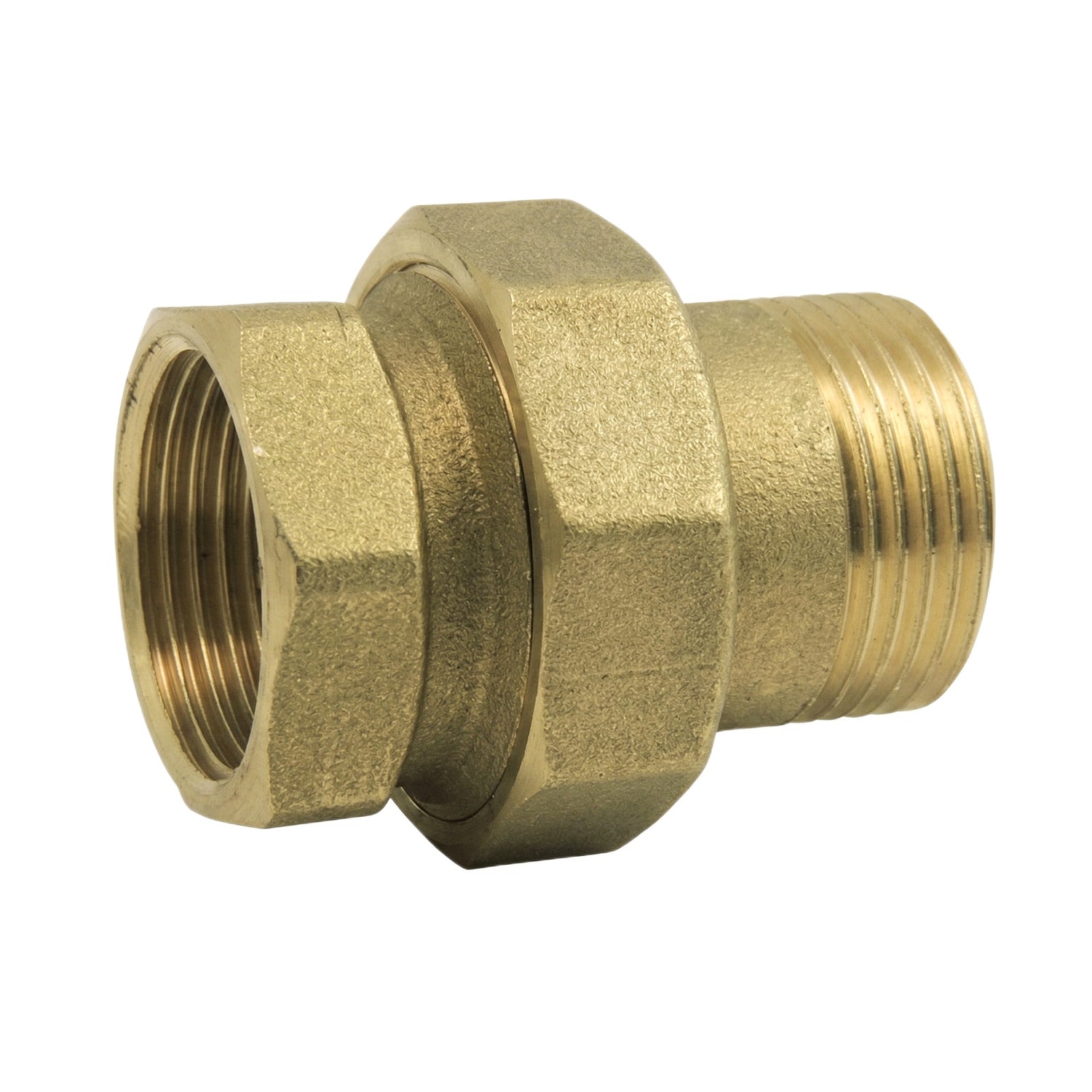

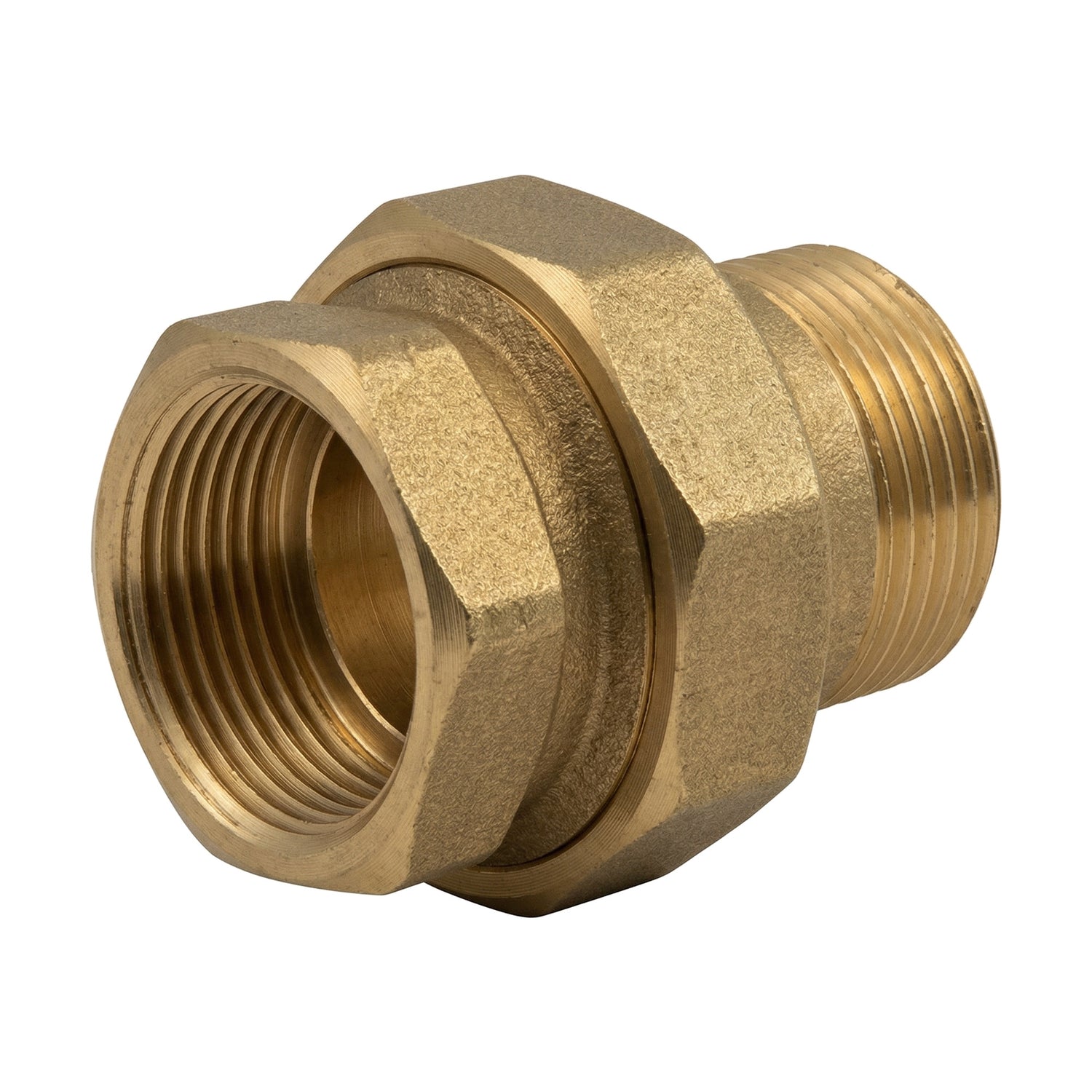

Union droite M/F conique laiton

Union droite M/F à portée conique en laiton, offrant un raccordement démontable avec étanchéité métal sur métal. La portée conique assure un contact progressif et une étanchéité fiable sans joint. Norme ISO 228-1 BSPP.

Description de l'Union Droite M/F Conique en Laiton

Cette union à portée conique réalise l'étanchéité par contact métal sur métal entre deux surfaces coniques, sans nécessiter de joint plat. Cette technologie offre une étanchéité durable, même après de nombreux cycles de démontage.

La configuration M/F (un côté mâle, un côté femelle) avec écrou tournant permet un démontage facile. Recommandée pour les installations où les interventions sont fréquentes ou où les joints plats risquent de se détériorer (haute température, vibrations).

Caractéristiques Techniques

Conditions d'Utilisation et Installation

• Pression de service : PN 16 bar
• Température : Selon le type d'étanchéité choisi
• Fluides : Eau potable, eau glycolée, fluides compatibles
• Installation : Appliquer un couple de serrage modéré et choisir des matériaux adaptés (risque de corrosion galvanique). Plats de maintien adaptés aux clés du marché.

Certifications et Conformité

• Eau potable : Conforme à l'arrêté du 25 Juin 2020 relatif aux matériaux et produits métalliques destinés aux installations en contact avec l'eau destinée à la consommation humaine.
• 4MS : Conforme aux exigences 4MS — Harmonisation des règles de certification européennes pour les matériaux et produits en contact avec l'eau potable.

Applications et Conseils de Pose

Utilisations

• Plomberie domestique : raccordement d'installations eau chaude et froide
• Plomberie industrielle : installations conformes PN 16 bar
• Décoration intérieure : création de luminaires, étagères, porte-serviettes en laiton apparent
• DIY et bricolage créatif : projets sur mesure avec raccords à visser

Conseils de pose

• L'étanchéité est assurée par portée conique métal sur métal — aucun joint n'est nécessaire
• Serrez à la clé plate ou clé à molette — ne pas utiliser de pince multiprise pour éviter de marquer la pièce
• Appliquer un couple de serrage modéré — un serrage excessif peut endommager la portée conique

Dessin Technique

Dimensions (mm)

Toutes les cotes sont exprimées en millimètres (mm), sauf indication contraire.

Correspondances de Tailles

Cette union droite est disponible dans les tailles suivantes. Utilisez ce tableau pour trouver la correspondance entre millimètres, pouces et DN.

L'aspect de la pièce peut varier selon le lot en stock (voir photos). Contactez-nous pour confirmation.
