Union portée plate M/F laiton EPDM

Union portée plate M/F en laiton avec joint EPDM intégré, offrant un point de raccordement démontable entre un élément femelle et un élément mâle. Configuration mixte idéale pour les raccordements d'équipements. Norme ISO 228-1 BSPP.

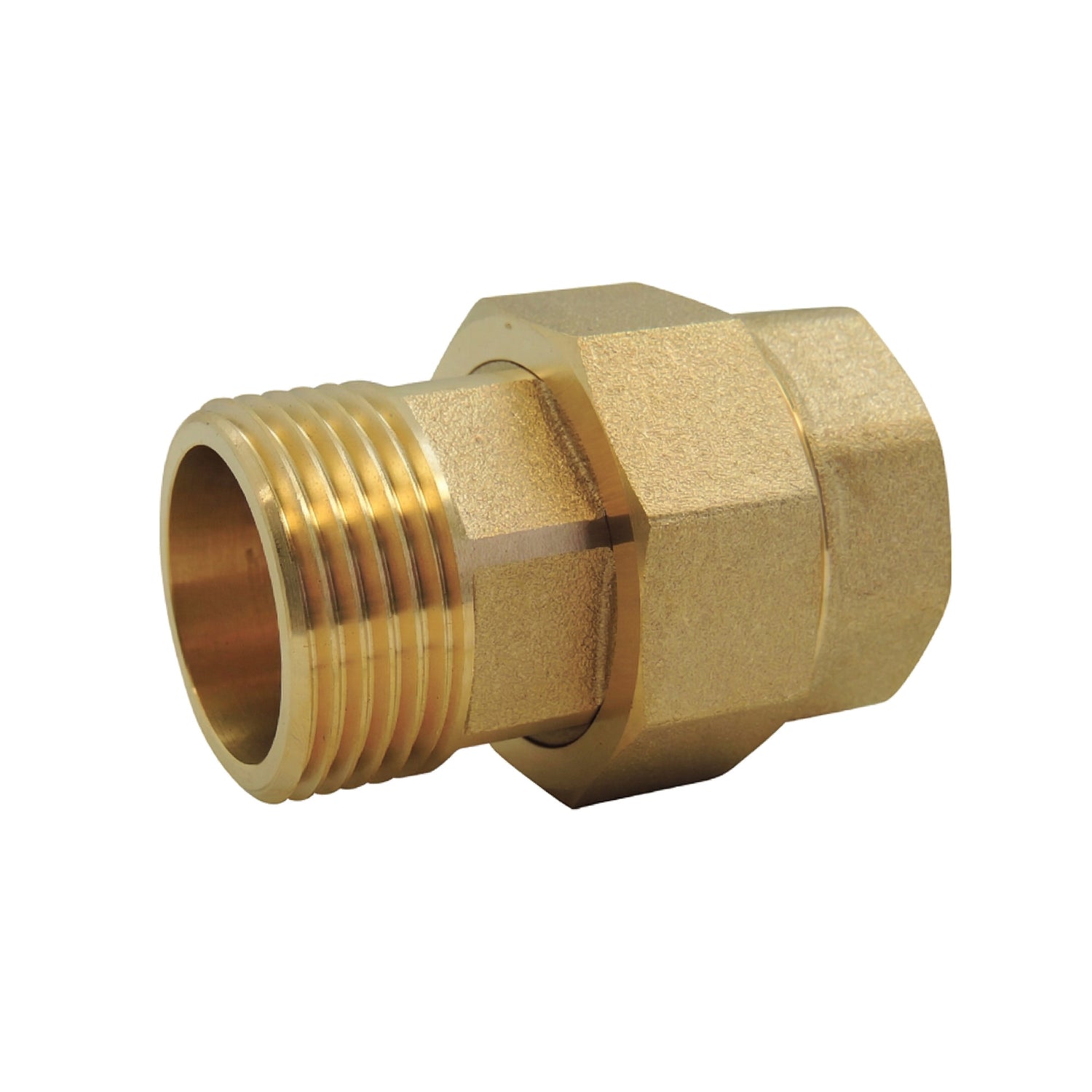

Description de l'Union Portée Plate M/F en Laiton

Cette union mixte M/F se compose de trois pièces : un corps mâle, un corps femelle et un écrou tournant. Le joint EPDM intégré assure l'étanchéité de la jonction plate. Elle crée un point de déconnexion rapide dans le circuit.

La configuration M/F est particulièrement utile pour le raccordement direct sur des appareils ou vannes qui possèdent déjà un filetage mâle ou femelle. Démontage et remontage possibles sans affecter le reste de l'installation.

Caractéristiques Techniques

Conditions d'Utilisation et Installation

• Pression de service : PN 16 bar
• Température : Selon le type d'étanchéité choisi
• Fluides : Eau potable, eau glycolée, fluides compatibles
• Installation : Appliquer un couple de serrage modéré et choisir des matériaux adaptés (risque de corrosion galvanique). Plats de maintien adaptés aux clés du marché.

Certifications et Conformité

• Eau potable : Conforme à l'arrêté du 25 Juin 2020 relatif aux matériaux et produits métalliques destinés aux installations en contact avec l'eau destinée à la consommation humaine.
• 4MS : Conforme aux exigences 4MS — Harmonisation des règles de certification européennes pour les matériaux et produits en contact avec l'eau potable.

Applications et Conseils de Pose

Utilisations

• Plomberie domestique : raccordement d'installations eau chaude et froide
• Plomberie industrielle : installations conformes PN 16 bar
• Décoration intérieure : création de luminaires, étagères, porte-serviettes en laiton apparent
• DIY et bricolage créatif : projets sur mesure avec raccords à visser

Conseils de pose

• Vérifiez que le joint EPDM est correctement positionné avant serrage
• Serrez à la clé plate ou clé à molette — ne pas utiliser de pince multiprise pour éviter de marquer la pièce
• Appliquer un couple de serrage modéré — un serrage excessif peut écraser le joint EPDM

Dessin Technique

Dimensions (mm)

Toutes les cotes sont exprimées en millimètres (mm), sauf indication contraire.

Correspondances de Tailles

Cette union est disponible dans les tailles suivantes. Utilisez ce tableau pour trouver la correspondance entre millimètres, pouces et DN.

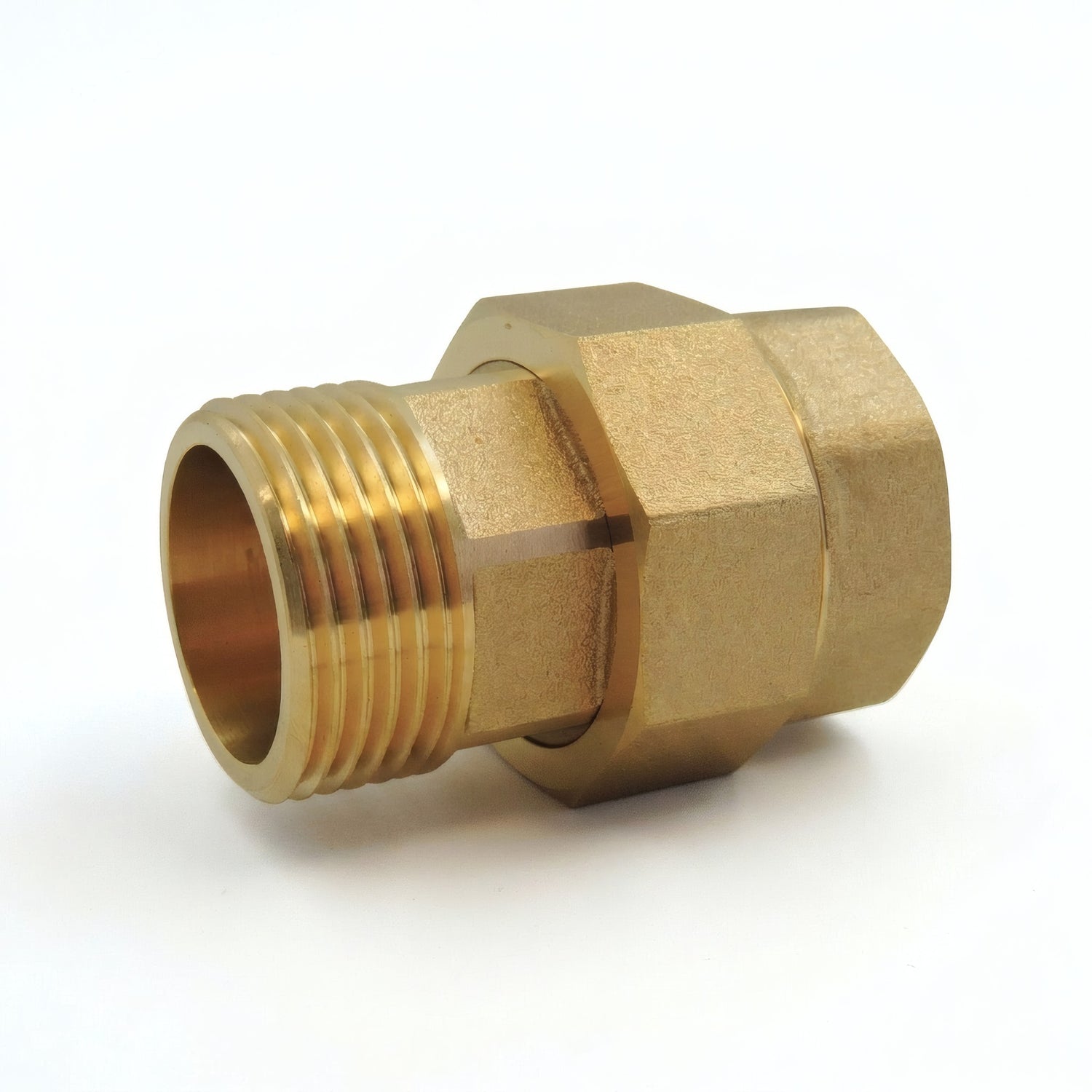

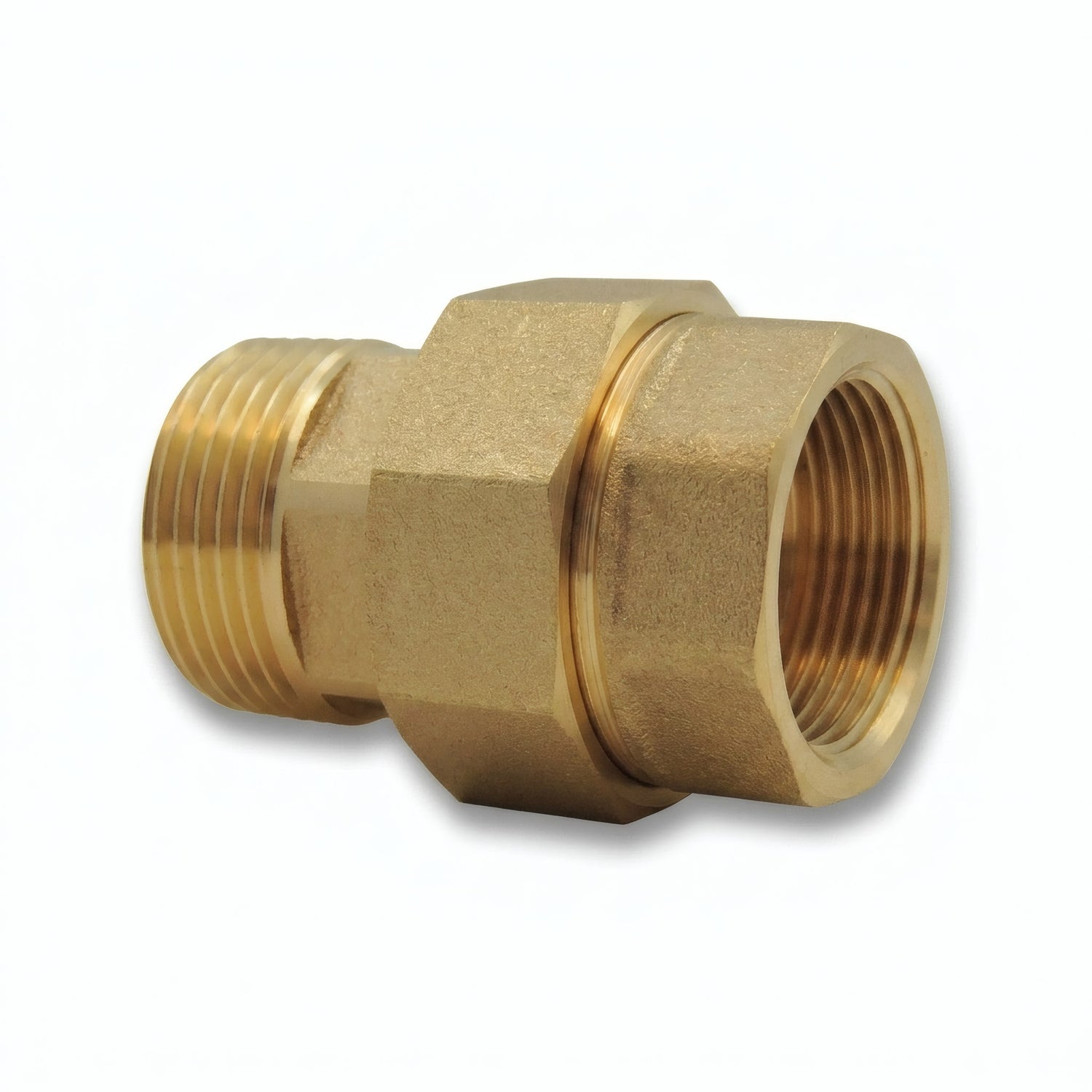

L'aspect de la pièce peut varier selon le lot en stock (voir photos). Contactez-nous pour confirmation.
