Pourquoi fabriquer un garde-corps d'escalier en tuyaux de plomberie
- Style industriel authentique — fonte noire et volants rouges de vanne
- Assemblage par vissage — aucune soudure, aucun outil spécialisé
- Solidité structurelle — raccords EN 10242 en fonte malléable
- 100 % démontable — idéal pour les locataires ou en cas de déménagement

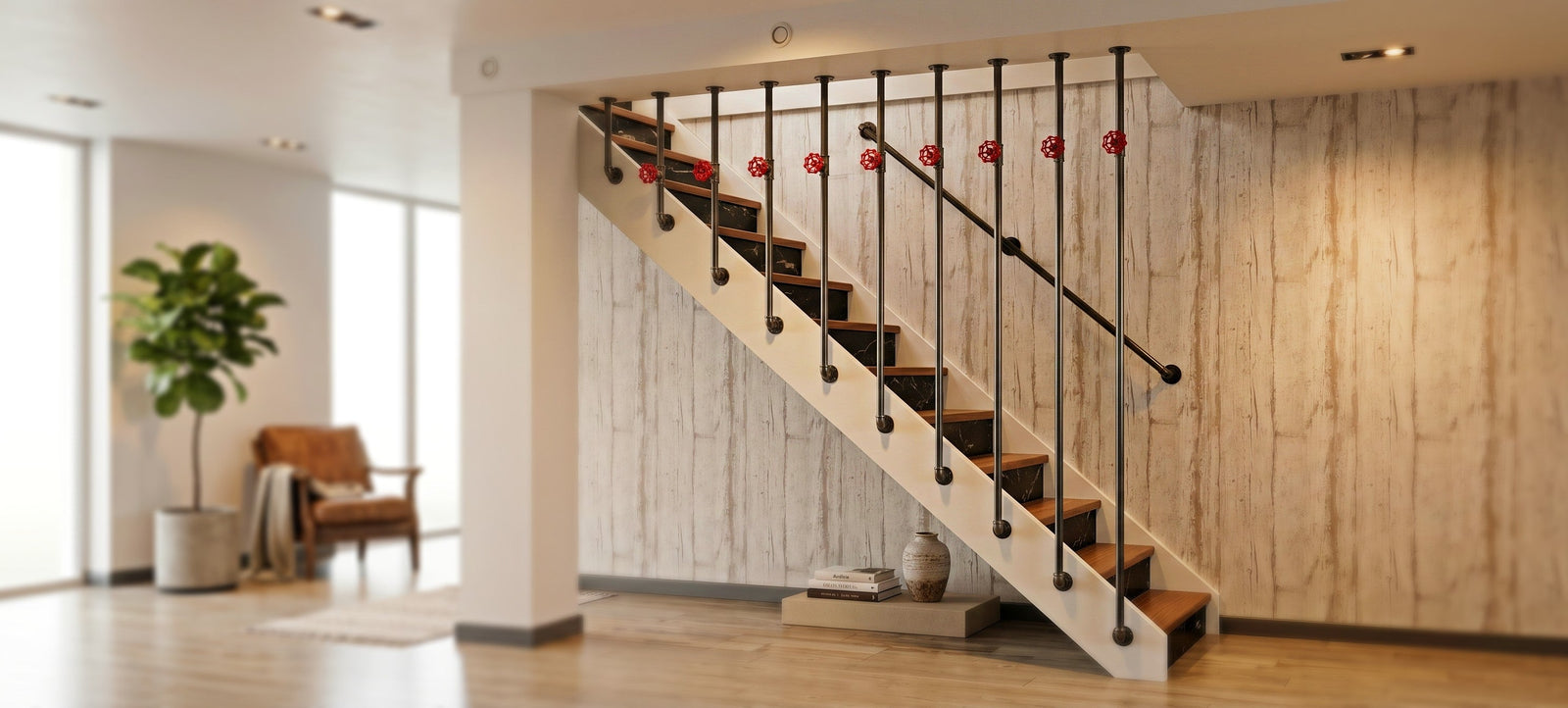

Un garde-corps d'escalier en tubes acier noir et raccords fonte noire transforme un escalier basique en pièce maîtresse industrielle. Chaque montant se compose de pièces filetées que vous vissez à la main, du sol au plafond, sans percer le tube ni souder quoi que ce soit.
Techniquement, ce type d'installation s'appelle un garde-corps rampant à barreaux verticaux sol-plafond — aussi appelé rambarde ou balustrade d'escalier. Les barreaux traversent toute la hauteur, de la marche au plafond, pour former une barrière continue le long de la volée.
Le principe est simple : une bride ancre chaque montant sur la marche, un coude 90° M/F redirige le tube à la verticale, et un té accueille un volant rouge décoratif en guise de barreau. Le tout se répète sur chaque marche jusqu'au plafond.
Ce tutoriel détaille le montage complet d'un garde-corps en tuyaux 3/4" (20×27 mm), le diamètre idéal pour allier esthétique et robustesse. Adaptez les longueurs de tubes à la hauteur de votre escalier — le reste ne change pas.
Matériel nécessaire pour votre garde-corps d'escalier
- Tous les raccords sont en 3/4" (DN20), le standard pour les garde-corps décoratifs
- Les quantités dépendent du nombre de marches de votre escalier
- Chaque montant = 2 brides + 1 coude + 1 té + 1 volant + 2 tubes
Le tableau ci-dessous donne la liste des pièces par montant. Multipliez par le nombre de marches à équiper. Un escalier droit standard de 13 marches nécessite généralement 10 à 12 montants.
| Pièce | Qté / montant | Taille | Finition |
|---|---|---|---|
| Bride petit diamètre (Réf. 321) | 2 | 3/4" | Noire |
| Coude 90° M/F petit rayon (Réf. 92) | 1 | 3/4" | Noire |
| Tube acier noir fileté — long (montant principal) | 1 | 3/4" × sur-mesure | Noir |
| Té égal F/F/F (Réf. 130) | 1 | 3/4" | Noire |
| Volant rouge 72 mm sur mamelon | 1 | 3/4" | Rouge |
| Tube acier noir fileté — court (haut du montant) | 1 | 3/4" × sur-mesure | Noir |
Les raccords et tubes nécessaires
Bride 3/4" fonte noire
Coude 90° M/F noir (Réf. 92)
Té égal F/F/F noir (Réf. 130)
Volant rouge 72 mm sur mamelon
Tube 3/4" acier noir fileté
Mesurez la distance entre la marche et le plafond. Retranchez l'encombrement des raccords (bride + coude en bas ≈ 6 cm, té ≈ 4 cm, bride en haut ≈ 3 cm). Le tube long va du coude au té. Le tube court va du té à la bride du plafond. Positionnez le té (et donc le volant) à la hauteur souhaitée — généralement entre 80 et 100 cm du nez de marche pour servir de main courante.
Chez Home Invasion, les tubes sont disponibles en sur-mesure, filetés aux deux extrémités à la longueur exacte dont vous avez besoin.
Outils nécessaires
- Visseuse-perceuse — pour fixer les brides dans les marches et le plafond
- Mètre ruban — mesurer la hauteur marche-plafond de chaque montant
- Niveau à bulle — vérifier la verticalité des montants
- Crayon de charpentier — marquer les emplacements des brides
- Clé à molette — serrage final des raccords (optionnel, le vissage à la main suffit généralement)
- Forêt à bois ou béton — selon le matériau de vos marches et plafond
Fabrication de votre garde-corps d'escalier : pas à pas
- Montage de bas en haut : bride → coude → tube → té + volant → tube → bride
- Chaque montant se visse indépendamment — pas besoin de tout assembler d'un coup
- Commencez par le montant du bas, puis remontez marche par marche
Planifier l'implantation
Repérez l'emplacement de chaque montant. La règle : un montant par marche, positionné au bord extérieur du nez de marche (côté ouvert de l'escalier). Marquez également les points de fixation au plafond, à l'aplomb de chaque bride basse.
Espacez les montants régulièrement. L'entraxe dépend de la profondeur de vos marches (généralement 25 à 30 cm). Un espacement trop large réduit la sécurité ; un espacement trop serré alourdit le rendu visuel.
Fixer les brides sur les marches
Vissez une bride 3/4" fonte noire sur chaque marche à l'emplacement marqué. Utilisez des vis à bois pour des marches en bois, ou des chevilles adaptées pour du béton ou du carrelage.
La bride peut se fixer sur le dessus de la marche (plus simple) ou sur le côté du limon (plus discret). Dans les deux cas, le filetage femelle de la bride doit pointer vers le haut pour accueillir le coude.
Monter les coudes et les tubes
Vissez un coude 90° M/F dans chaque bride. Le côté mâle du coude se visse dans la bride ; le côté femelle reçoit le tube vertical.
Insérez ensuite le tube long (montant principal) dans le coude. Ce tube monte de la marche jusqu'à la hauteur du té. Serrez à la main, en orientant le coude pour que le tube soit bien vertical.
Assembler les tés et les volants
Vissez un té égal F/F/F en haut du tube long. La dérivation latérale (la branche du T) doit pointer vers l'extérieur de l'escalier, côté visible.
Vissez un volant rouge 72 mm sur mamelon dans la dérivation du té. Le mamelon intégré au volant se visse directement dans le filetage femelle du té — aucun raccord supplémentaire nécessaire.
Le volant rouge ajoute un élément décoratif saisissant et sert également de barreau de sécurité entre les montants.
Fixer les brides au plafond et compléter le montant
Vissez le tube court dans la sortie haute du té. Ce tube rejoint le plafond.
Fixez une bride 3/4" au plafond à l'aplomb du montant, puis vissez le tube court dans la bride. Si le tube est légèrement trop long, dévissez le té d'un quart de tour pour compenser — la tolérance des raccords filetés permet un ajustement fin.
Ajuster et serrer l'ensemble
Une fois tous les montants en place :
- Vérifiez la verticalité de chaque montant au niveau à bulle.
- Vérifiez l'alignement horizontal des tés et des volants — ils doivent former une ligne régulière à la même hauteur.
- Serrez chaque raccord avec un quart de tour supplémentaire à la clé à molette.
- Resserrez les vis des brides si nécessaire.
Le filetage conique BSPT des raccords en fonte assure un blocage mécanique sans téflon ni filasse — c'est un montage décoratif, pas une installation sous pression.
Conseils de pro pour votre garde-corps industriel
- Commandez les tubes en sur-mesure. Chaque marche a une hauteur différente par rapport au plafond. Mesurez chaque montant individuellement et commandez les tubes sur-mesure filetés à la bonne longueur (attention, faite un test avant pour être sûr, les éléments sur-mesure ne peuvent pas être retournés !).
- Protégez l'acier. Les tubes et raccords noirs sont bruts, sans finition. Pour éviter l'oxydation, appliquez une peinture, une cire incolore ou un vernis après le montage.
- Marches en béton ou carrelage ? Utilisez des chevilles métalliques à expansion. La bride possède 4 trous de fixation — percez les 4 pour garantir la solidité du garde-corps.
Un garde-corps d'escalier doit résister à un effort horizontal de 60 daN (norme NF P 01-012). Les raccords en fonte malléable EN 10242 en 3/4" dépassent largement cette exigence. Veillez cependant à :
- Fixer solidement chaque bride dans un support capable de tenir la charge
- Serrer tous les raccords à fond
- Respecter un espacement entre montants inférieur à 11 cm (norme pour les barreaux de garde-corps) si de jeunes enfants utilisent l'escalier
Réalisation client
Envie d'aller plus loin ?
Les mêmes raccords et tubes servent à fabriquer d'autres meubles et accessoires industriels :
Questions fréquentes
Quel diamètre de tube choisir pour un garde-corps d'escalier ?
Le 3/4" (20×27 mm) est le meilleur choix. Il offre un diamètre extérieur de 27 mm, agréable à saisir comme main courante, et une résistance mécanique largement suffisante pour un garde-corps. Le 1/2" serait trop fin visuellement, et le 1" ajouterait du poids sans bénéfice.
Combien de montants faut-il pour un escalier standard ?
Comptez un montant par marche sur le côté ouvert de l'escalier. Un escalier droit standard de 13 marches nécessite environ 10 à 12 montants (les première et dernière marches ne nécessitent pas toujours de montant selon la configuration).
Faut-il du téflon ou de la filasse pour les raccords ?
Non. Le téflon et la filasse servent à assurer l'étanchéité dans les installations sous pression (eau, gaz). Ici, le montage est purement décoratif et structurel. Le filetage conique BSPT des raccords en fonte assure un blocage mécanique suffisant par simple vissage.
Le garde-corps en tuyaux est-il conforme aux normes de sécurité ?
Les raccords en fonte malléable EN 10242 en 3/4" dépassent largement la résistance exigée par la norme NF P 01-012 (60 daN d'effort horizontal). Veillez à fixer solidement les brides dans un support porteur et à respecter un espacement entre montants inférieur à 11 cm.
Peut-on peindre les tubes et raccords en fonte noire ?
Oui. Dégraissez les pièces à l'acétone, appliquez un primaire antirouille puis la peinture de finition (bombe ou pistolet). Cependant, beaucoup de projets industriels conservent volontairement la finition noire brûlée d'usine, protégée par une couche de cire ou de vernis mat incolore.
