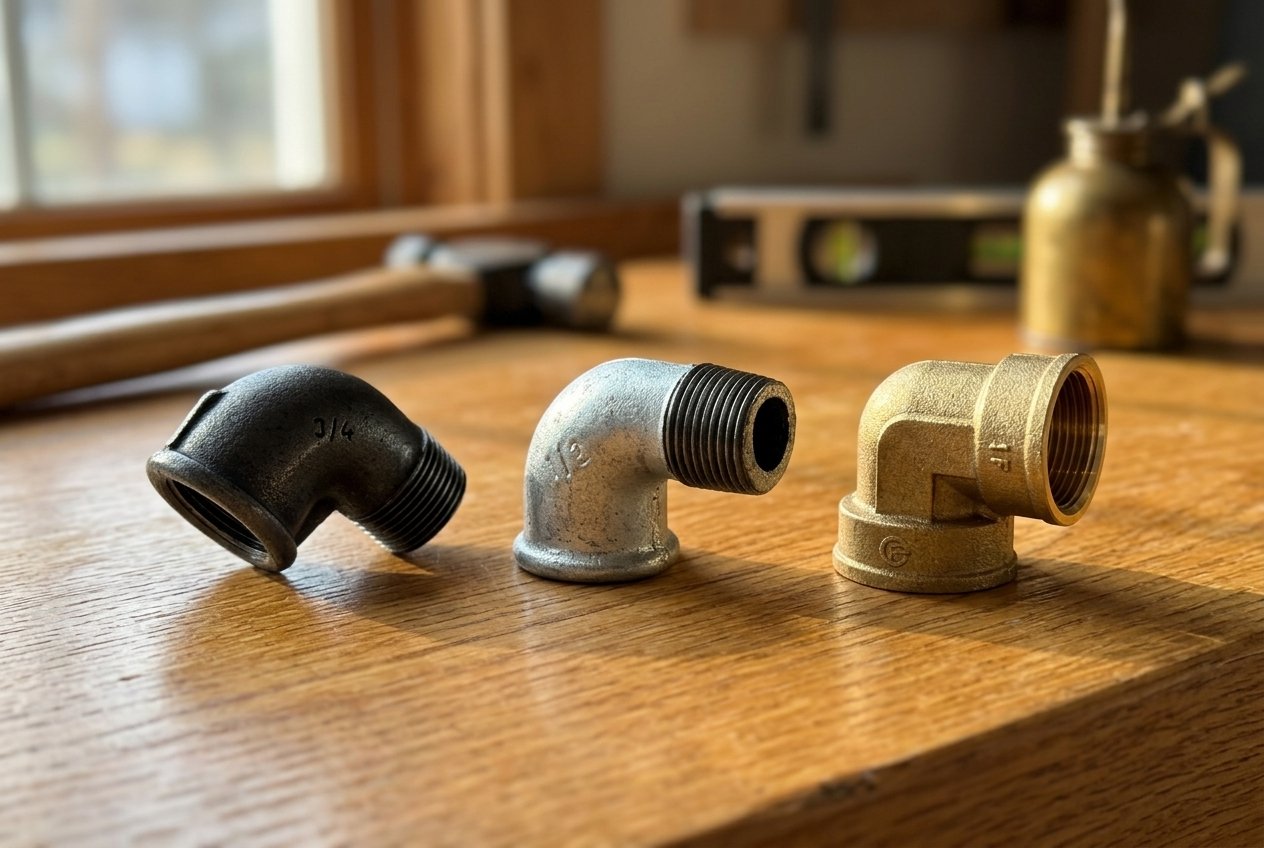

Trois matériaux, trois normes européennes, trois usages qui ne se recouvrent qu'à la marge. Choisir un raccord fonte noire, galvanisé ou laiton n'est pas une question de goût mais de conformité technique. Un raccord mal choisi finit en fuite sous deux ans ou en non-conformité à la réception. Ce guide tranche par usage, normes à l'appui, et précise ce que chaque matériau peut faire en décoration.
Trois matériaux, trois normes : ce qui tranche le choix
Le matériau suit l'usage, pas l'inverse. Trois textes européens encadrent les raccords filetés :
- EN 10242 — raccords en fonte malléable (noire ou galvanisée). Remplace les DIN 2950 et BS 143/1256. PN25 de -20 à 120 °C, 20 bar à 300 °C.
- EN 10241 — raccords en acier au carbone (noir ou galvanisé) usinés à partir de tubes, nuances S195T ou S235. DN 6 à DN 150, jusqu'à +230 °C.
- EN 1254-4 — raccords filetés en alliages de cuivre (laiton). Durée de vie 50 ans, test hydro à 1,5× la pression nominale.
Les trois utilisent les mêmes filetages BSP cylindriques (ISO 228) ou coniques (ISO 7) : une bride fonte noire se visse sur un tube galva ou un réducteur laiton sans changer de clé. Ce qui change, c'est le droit à l'usage.
La fonte noire : l'ossature mécanique polyvalente
Métallurgie : fonte malléable recuite, pas fonte grise
Les raccords fonte noire ne sont pas de la fonte grise cassante. C'est de la fonte malléable obtenue par recuit prolongé d'une fonte blanche : la cémentite se transforme en nodules de graphite, ce qui donne résistance mécanique et ductilité. Elle encaisse les serrages au chanvre sans fissurer et supporte les vibrations de tuyauterie.
Performances normatives : PN25 et pression d'éclatement réelle
EN 10242 fixe 25 bar de service entre -20 et 120 °C, 20 bar à 300 °C. Pression d'épreuve de conception : 100 bar pour les tailles 1/8" à 4" (le cœur de notre catalogue), 64 bar pour les 5"-6". En tests d'éclatement documentés, un coude 1/2" tient jusqu'à 550 bar, un union plat 1" à 248 bar. Marge de sécurité massive pour les usages domestiques.
Usages techniques autorisés
La fonte noire (non revêtue, finition huile anti-oxydation) est prescrite pour :
- Chauffage fermé (eau non sanitaire), vapeur basse pression, fuel, huile thermique.
- Gaz combustible intérieur — version noire uniquement. Le DTU 61.1 proscrit la fonte galvanisée en gaz (risque d'écaillage du zinc qui peut boucher les injecteurs).
- Extinction d'incendie à sec.
Usages interdits
Pas de sanitaire, pas d'eau potable, pas d'ECS prolongée, pas d'arrivée de lavabo. Pour ça, c'est laiton.
Et en déco ? L'ADN Home Invasion
C'est là que la fonte noire prend toute sa place. Noircie, mate, avec le grain malléable du procédé de fonderie. La gamme fonte noire Home Invasion (coudes petit rayon, tés, manchons, brides de plancher, réductions) couvre les diamètres 1/8" à 4" et alimente l'essentiel du mobilier industriel : étagères à tuyaux, portants, bars, bibliothèques, garde-corps. Pour creuser l'angle déco, voir notre guide des coudes fonte pour la décoration.
L'acier galvanisé : le polyvalent technique humide
Métallurgie : S195T, S235 et zingage à chaud
Les raccords et tubes galvanisés sont usinés dans des nuances S195T (Re ≥ 195 MPa, Rm 320-520 MPa, A ≥ 20 %) ou S235, puis protégés par galvanisation à chaud : bain de zinc fondu qui dépose une couche continue d'au moins 55 µm (≈ 400 g/m²). C'est cette couche qui rend le matériau viable en milieu humide.
Performances : PN25, seamless jusqu'à 150 bar
Plage opérationnelle : -20 °C à +230 °C, pression nominale PN25. Les versions sans soudure grimpent jusqu'à 150 bar, les mécano-soudées à 75 bar. Côté hydraulique, la vitesse est limitée à 3 m/s pour l'eau, 10 m/s pour l'air et les gaz. Ne pas exposer sous -10 °C en pose (fragilisation du zinc).
Usages techniques autorisés
- Eau froide non potable : process, arrosage, eau brute, incendie sous eau.
- Air comprimé d'atelier : terrain de prédilection historique.
- Extérieur : pergolas, réseaux enterrés protégés, chantiers.
- Chauffage basse pression en circuit fermé.
Usages interdits — trois impasses
- Eau chaude sanitaire en bouclage. Le zinc devient instable au-delà de 60 °C (inversion de polarité, dissolution). Or l'arrêté du 30 novembre 2005 impose, pour les stockages ≥ 400 L, une sortie d'équipement maintenue en permanence à ≥ 55 °C et, dès que le volume entre production et point de puisage le plus éloigné dépasse 3 L, une circulation à ≥ 50 °C en tout point du réseau (anti-légionelle). Le corridor 55-60 °C est intenable pour la galva. Conséquence : l'acier galvanisé a quasiment disparu de l'ECS neuve au profit du cuivre, de l'inox 316L ou du multicouche.
- Gaz combustible : écaillage interne du zinc, proscrit par l'arrêté du 23 février 2018 (installations gaz) et le DTU 61.1.
- Cuivre en amont du flux : les ions cuivriques se déposent sur la paroi de zinc, créent une micro-pile et perforent la conduite en quelques mois. Règle rappelée par les NF DTU 60.1 et 60.5 (canalisations cuivre).
Et en déco ?
La galva existe en déco avec une logique différente : rendu plus clair, plus « brut d'atelier ». Elle trouve sa place dans les projets workshop assumés, pas le mobilier haut de gamme. Elle est aussi précieuse en environnement humide (cuisine ouverte, pièce aérée, extérieur couvert) où la fonte noire brute rouillerait. Comparatif approfondi dans notre guide tubes noir vs galva et le guide tube galva EN 10241.
Le laiton : le matériau du sanitaire et du gaz
Métallurgie : CW617N et l'arrivée des laitons sans plomb
Le laiton technique historique est le CW617N (CuZn40Pb2, norme EN 12165) : cuivre 57-59 %, plomb 1,6-2,5 %, zinc environ 40 %, densité 8,4 kg/dm³. Le plomb sert de brise-copeaux à l'usinage, mais migre dans l'eau potable par lixiviation. La Directive (UE) 2020/2184 (Annexe I Part B) abaisse le seuil maximal de plomb au robinet à 5 µg/l à compter du 12 janvier 2036 (contre 10 µg/l jusqu'à cette date).
L'initiative 4MS (Allemagne, France, Pays-Bas, Royaume-Uni) a servi de base technique à la publication en avril 2024 de la Liste Positive Européenne des matériaux métalliques en contact avec l'eau potable (Décisions d'exécution UE 2024/367 et règlement délégué UE 2024/370). Le CW617N y reste admis, mais sur des surfaces de contact limitées (corps de vannes, raccords). Les tuyauteries principales non revêtues basculent vers les laitons sans plomb type CW724R (CuZn21Si3P, commercialisé sous le nom Ecobrass), naturellement résistants à la dézincification (DZR).
Usages autorisés
Les raccords laiton sont la référence dès qu'on touche à :
- L'eau potable froide et chaude sanitaire (alliage ACS-compatible).
- Le gaz domestique (butane, propane, gaz naturel) — autorisé par DTU 61.1.
- Le chauffage : raccordement chauffe-eau, vannes d'arrêt, purgeurs, collecteurs.
- Le rôle de tampon galvanique pour marier cuivre et acier galvanisé.
Performances normatives
EN 1254-4 impose un protocole sévère : test hydro à 1,5× la pression de service pendant 15 min, test pneumatique à 5±0,5 bar pour les micro-porosités, cyclages thermiques < 1 min, validation dézincification (EN 1254-20). Coaxialité filetages ±2°, durée de vie visée 50 ans.
Et en déco ? Le laiton comme accent, pas comme ossature
Le laiton ne porte pas la structure (étagères, portants, bibliothèques à tuyaux) : sa géométrie est faite pour le vissage technique, pas pour le mobilier. Mais il joue un rôle d'accent décoratif chez Home Invasion — chaud, contrasté, en dialogue avec la fonte. On le retrouve sur :
- Boutons et poignées de meuble en laiton (brut, brillant, chromé, ou mix fonte + laiton).
- Dérouleurs WC à volant fonte et laiton et patères-robinets en laiton.
- Serre-livres tête de robinet, volants rouges ou noirs sur mamelons laiton.
La collection objets déco regroupe ces pièces où le laiton apporte le détail qui réchauffe une structure en fonte. Les raccords laiton, eux, restent dédiés à leur usage technique premier.
Tableau de décision rapide
| Usage | Fonte noire | Acier galvanisé | Laiton |
|---|---|---|---|
| Décoration / mobilier DIY | Oui — ossature de référence | Possible — style atelier | Accent — boutons, volants, dérouleurs |
| Eau potable (froide + ECS) | Non | Non — dégradation > 60 °C | Oui — alliage ACS |
| Eau froide non potable / process | Non | Oui | Oui |
| Gaz domestique (intérieur) | Oui — noire uniquement | Non — DTU 61.1 proscrit | Oui |
| Air comprimé atelier | Possible | Oui — matériau de référence | Possible |
| Extérieur / humidité | Non — rouille | Oui — zingage à chaud | Oui |
| Chauffage basse pression (circuit fermé) | Oui | Oui | Oui |
| Jonction cuivre ↔ acier galva | — | — | Oui — tampon obligatoire |
| Projet | Matériau recommandé | Pourquoi |
|---|---|---|
| Étagère industrielle, bar, portant, bibliothèque à tuyaux | Fonte noire | Esthétique brute, ductilité au serrage, catalogue complet 1/2"-1"1/4 |
| Réseau d'air comprimé d'atelier | Acier galvanisé | PN25, insensible à l'humidité, vitesse max 10 m/s air |
| Arrivée d'eau, raccordement chauffe-eau, vanne sanitaire | Laiton (ACS-compatible) | Seul matériau conforme Directive UE 2020/2184, durée de vie 50 ans EN 1254-4 |
| Raccordement gaz domestique (après compteur) | Fonte noire ou laiton | DTU 61.1 — galva proscrit (écaillage interne) |
| Structure extérieure couverte (auvent, pergola) | Acier galvanisé | Zingage ≥ 55 µm, résistance corrosion atmosphérique |
| Mobilier industriel en cuisine ouverte | Fonte noire laquée ou galva peinte | Protection contre la condensation, rendu préservé |
| Projet mixte : porte-serviettes fonte + arrivée d'eau laiton | Les deux, séparés | Pas de contact fluide commun, les deux matériaux cohabitent sans risque |
Assembler les trois matériaux : couples galvaniques et étanchéité
Fonte noire et galva : compatibilité totale
Même norme EN 10242, mêmes filetages BSP, même géométrie. Vous vissez une bride fonte noire sur un tube galva sans précaution. Configuration fréquente en DIY : structure galva contre l'humidité, accessoires fonte noire pour l'esthétique.
Cuivre ↔ acier galvanisé : jamais sans tampon laiton
Le NF DTU 60.5 (canalisations cuivre) est sans appel et le NF DTU 60.1 (plomberie sanitaire) le rappelle : interdit d'installer un composant cuivre en amont d'un réseau galvanisé dans le sens de l'écoulement. Les ions cuivriques se déposent en aval sur le zinc et perforent le tube en quelques mois. La parade : un raccord laiton comme tampon électrochimique, qui divise l'écart de potentiel en deux sauts gérables.
Étanchéité des filetages : synthèse 2026
- Eau, chauffage, air comprimé : ruban PTFE, pâte à joint, ou chanvre+pâte. Méthodes standards toujours valides. Voir notre guide du vissage des raccords filetés.
- Gaz combustible : l'arrêté du 23 février 2018 interdit filasse et rubans d'étanchéité (PTFE compris). Seules autorisées : résines anaérobies NF EN 751-1 et pâtes non durcissantes NF EN 751-2, marque NF 540 / NF RAC-GAZ (certification Certigaz). Un contrôle Qualigaz classe une étanchéité filasse en anomalie 4A / A2 — pas de livraison de gaz.
Pour le dimensionnement, le calculateur de cotes et le simulateur de montage donnent les engagements de filetage. Correspondances diamètres dans notre tableau DN / mm / pouces.
Cas pratiques
Étagère industrielle pour le salon
Fonte noire, 1/2" ou 3/4" selon la charge. Brides de plancher au mur, tés en partie haute, coudes en bout, tubes acier noir filetés entre les étages. Serrage au chanvre ou pâte à joint, zéro enjeu sanitaire. Direction la gamme fonte noire.
Réseau d'air comprimé d'atelier
Acier galvanisé, sans hésitation. PN25, zingage qui tient dans un atelier non chauffé, vitesse max 10 m/s pour l'air. Coudes, tés, manchons, tubes galva prédécoupés. La gamme galva Home Invasion couvre tout.
Arrivée d'eau ou raccordement chauffe-eau
Laiton ACS-compatible obligatoire. Vérifiez le marquage ACS sur toute pièce en contact direct avec l'eau du compteur.
Raccordement gaz (après compteur, basse pression)
Fonte noire ou laiton. Jamais de galva (DTU 61.1). Ni filasse, ni PTFE : résine anaérobie NF EN 751-1 certifiée NF RAC-GAZ. L'intervention finale sur un réseau gaz domestique neuf doit être validée par un professionnel habilité.
Projet mixte : porte-serviettes fonte + arrivée d'eau laiton
Les deux, sans interaction. Le porte-serviettes fonte noire laquée est fixé au mur, sans contact avec le circuit fluide. L'arrivée de robinetterie reste en laiton. Chaque matériau à sa place, zéro couple galvanique dans le réseau.
FAQ
Peut-on utiliser un raccord fonte noire pour l'eau potable ?
Non. La fonte malléable noire n'est pas ACS-compatible, la finition huile anti-oxydation n'est pas alimentaire, et la chaleur d'une ECS prolongée accélère la corrosion interne. Pour l'eau potable, passez au laiton, au cuivre ou à l'inox 316L.
Pourquoi la galva est-elle interdite pour le gaz domestique ?
DTU 61.1 et arrêté du 23 février 2018 : le zinc peut s'écailler à l'intérieur du tube et migrer jusqu'aux injecteurs des appareils de combustion, provoquant une obstruction. Seules la fonte noire, l'acier noir EN 10241 et le laiton sont autorisés en gaz domestique.
Le laiton CW617N reste-t-il autorisé pour l'eau potable ?
Oui, sous conditions. La Liste Positive Européenne (EUPL) issue de l'initiative 4MS (Allemagne, France, Pays-Bas, Royaume-Uni) admet le CW617N sur les surfaces de contact limitées (corps de vannes, raccords). À partir du 12 janvier 2036, le seuil de plomb au robinet passe à 5 µg/l (Directive UE 2020/2184, Annexe I Part B), ce qui accélère la bascule vers les laitons sans plomb type CW724R (Ecobrass). Vérifiez toujours le marquage ACS ou équivalent du produit.
Peut-on mélanger fonte noire et laiton dans un même assemblage ?
Oui, et c'est fréquent chez Home Invasion — côté déco comme côté technique. En décoration, plusieurs de nos objets déco combinent ossature fonte et accents laiton : dérouleurs WC fonte et laiton, boutons de meuble fonte et laiton, patères mixtes. Côté fluide, filetages BSP compatibles et couple acier/laiton gérable ; on sépare simplement la fonte (structure) et le laiton (arrivée fluide ACS) sans jonction commune.
Filasse et téflon sont-ils encore autorisés pour l'étanchéité ?
Pour l'eau, le chauffage et l'air comprimé, oui : filasse plus pâte à joint ou ruban PTFE restent des méthodes standards. Pour le gaz combustible, non : l'arrêté du 23 février 2018 les a interdits au profit des résines anaérobies NF EN 751-1 et des pâtes non durcissantes NF EN 751-2, certifiées NF RAC-GAZ par Certigaz.
