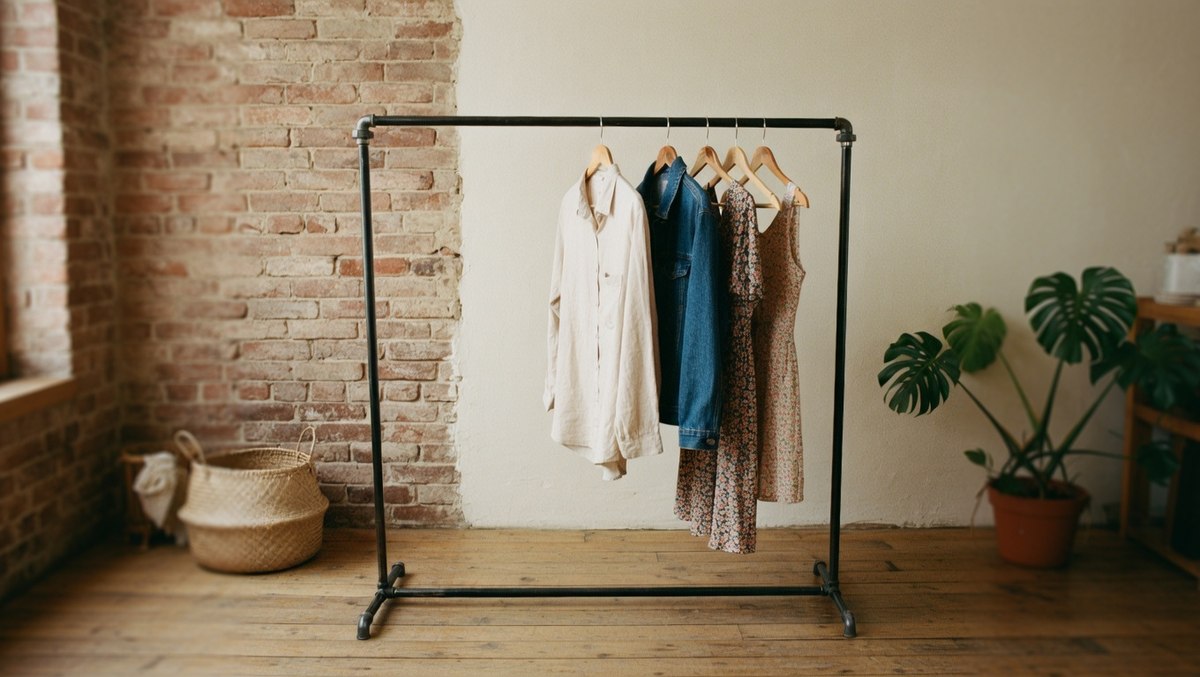

Le portant industriel en tuyaux de plomberie, décortiqué
Le portant industriel est l'un des grands classiques de notre atelier d'Annecy : un cadre en véritables raccords de fonte malléable et tubes acier 3/4" (20/27 mm), posé sur deux pieds en T, aussi à l'aise dans une boutique que dans un dressing ouvert.
Sur cette page, vous trouverez tout ce qui gravite autour de ce modèle : la vidéo de montage, la liste exacte des pièces pour le réaliser vous-même, les dimensions hors tout de chaque taille en acier noir comme en galvanisé, et son modèle 3D à ouvrir dans notre configurateur 3D. Si vous préférez le recevoir monté et réglé, il existe aussi prêt à l'usage en fonte noire ou en version galvanisée.
Le montage en vidéo
Moins d'une minute pour comprendre la logique du montage, du déballage des pièces au serrage final :
L'anatomie du portant : un cadre fermé
La structure est un rectangle fermé — tringle haute, deux montants, entretoise basse — posé sur deux pieds en T. Chaque pied est organisé autour d'un distributeur té 4 voies : le montant se visse dans la sortie verticale, l'entretoise dans la sortie latérale, et deux tubes courts terminés par des coudes petit rayon forment les appuis au sol.
Le détail qui change tout se trouve aux angles hauts : des coudes union, et non des coudes classiques. Sur un cadre fermé, il est géométriquement impossible de visser le dernier raccord d'un coude classique — il faudrait faire tourner un tube déjà vissé aux deux bouts. L'écrou libre du coude union résout le problème : on présente la tringle, puis on serre l'écrou sans faire tourner les tubes. Notre configurateur 3D le confirme d'ailleurs automatiquement lorsqu'on reconstruit ce montage : « Boucle fermée réalisable : la fig. 96 permet le serrage final ». Pour comprendre ce principe en profondeur, lisez notre guide Fermer une boucle en plomberie filetée.
La liste des pièces pour le réaliser vous-même
Huit raccords et huit tubes, tous en 3/4" (20/27 mm). La même nomenclature vaut pour la fonte noire et la fonte galvanisée — seule la finition change.
| Pièce | Qté | Rôle | Version noire | Version galva |
|---|---|---|---|---|
| Coude union F/F | 2 | Angles hauts — permettent de fermer le cadre | Coude union fonte noire | Coude union galvanisé |
| Distributeur té 4 voies | 2 | Nœud central de chaque pied | Distributeur 4 voies noir | Distributeur 4 voies galva |
| Coude petit rayon 90° F/F | 4 | Extrémités des pieds, posés au sol | Coude petit rayon noir | Coude petit rayon galva |
| Tube fileté (tringle) | 1 | 1000 à 2000 mm selon la largeur | Tube 3/4" acier noir | Tube 3/4" galvanisé |
| Tubes filetés (montants) | 2 | 1000 à 1500 mm selon la hauteur | ||
| Tube fileté (entretoise basse) | 1 | Même longueur que la tringle | ||
| Tubes filetés (pieds) | 4 | 150 mm |
Budget indicatif en pièces détachées : environ 100 € en 112 × 110 cm et jusqu'à environ 156 € pour le grand 162 × 210 cm en fonte noire (comptez quelques euros de plus en galva). Le prix exact de chaque configuration s'affiche en direct dans le configurateur 3D, avec ajout du montage complet au panier en un clic.
Le montage pas à pas
Aucune soudure, aucun outil spécial : tout se visse à la main, une clé à molette servant uniquement au serrage final. Comptez 20 à 30 minutes.
Assemblez les deux pieds en T
Vissez deux tubes de 150 mm dans les sorties opposées de chaque distributeur 4 voies, puis coiffez chaque tube d'un coude petit rayon, ouverture tournée vers le sol. Le coude repose sur le rebord de son emboîture : c'est lui qui fait office de patin.
Dressez les montants
Vissez un montant dans la sortie verticale de chaque distributeur. Serrez fermement : ces deux filetages reprennent l'essentiel des efforts.
Reliez les pieds par l'entretoise basse
Vissez l'entretoise dans les sorties latérales des deux distributeurs. À ce stade, la structure tient debout seule et l'écartement des pieds est définitif.
Préparez la tringle
Vissez un coude union à chaque extrémité de la tringle, par le côté femelle fixe (celui sans écrou). L'écrou libre doit rester orienté vers le bas, prêt à recevoir les montants.
Fermez le cadre
Posez l'ensemble tringle + coudes union sur le sommet des montants et engagez les écrous union sur leur portée conique. C'est l'étape impossible avec des coudes classiques — ici, rien ne tourne, l'écrou fait tout le travail.
Réglez l'aplomb
Vérifiez que les montants sont verticaux et les pieds perpendiculaires au cadre, puis rattrapez si besoin en vissant ou dévissant légèrement — un demi-tour se voit à peine sur la hauteur mais corrige nettement l'aplomb.
Serrage final
Bloquez les écrous union à la clé, sans excès : le cône d'étanchéité assure la rigidité dès le contact franc. Un point de contrôle de tous les filetages, et le portant est prêt à charger.
Pas de téflon ni de pâte à joint : c'est un montage décoratif, pas un circuit sous pression. Les filetages coniques se bloquent d'eux-mêmes au serrage. Pour la technique de vissage des raccords filetés, voir notre guide Comment visser raccords et tuyaux filetés.
Finitions : acier noir verni ou galvanisé
Deux finitions, deux logiques — et une différence à connaître entre le portant monté et les pièces détachées.
Portant prêt à l'usage : verni en atelier
Sur la version montée en fonte noire, c'est notre atelier d'Annecy qui applique un vernis transparent satiné après assemblage, qui protège l'acier et fixe sa teinte gris anthracite : matière visible, reflets doux, contraste marqué avec les vêtements — et rien à prévoir de votre côté. Recommandé en intérieur — dressing, chambre, boutique.
Pièces détachées noires : brutes, finition à prévoir
Les tubes acier noir et les raccords en fonte noire vendus à l'unité sont bruts, non vernis. Après montage, appliquez un vernis transparent mat ou satiné (en bombe, deux couches suffisent) ou une peinture, selon le rendu recherché.
Fonte galvanisée & acier galvanisé à chaud
Zinc brut, aspect argenté légèrement irisé, aucun revêtement ajouté — et aucune finition à prévoir, ni monté ni en pièces détachées. La galvanisation protège durablement de la corrosion : c'est le choix des celliers, arrière-boutiques, buanderies et pièces plus humides — ou simplement du look « galva » assumé. Pour choisir entre les deux familles, notre comparatif Fonte noire, galva ou laiton détaille les différences, et le guide Tubes acier noir vs galvanisés fait le point côté tubes.
Dimensions hors tout : les 12 tailles en détail
Le portant se décline en 3 hauteurs et 4 largeurs. La règle est simple : la largeur hors tout ≈ longueur de la tringle + 9 cm (les deux coudes union débordent de part et d'autre) et la hauteur hors tout ≈ longueur des montants + 12 cm (pieds et coudes union compris). La profondeur au sol est identique pour toutes les tailles : environ 43 cm, pour une excellente stabilité.
| Taille (H × L) | Montants | Tringle + entretoise | Hauteur hors tout | Largeur hors tout | Largeur utile | Acier noir | Galvanisé |
|---|---|---|---|---|---|---|---|
| 112 × 110 | 2 × 1000 mm | 2 × 1000 mm | 1121 mm | 1090 mm | ≈ 98 cm | ✔ | ✔ |
| 112 × 130 | 2 × 1000 mm | 2 × 1200 mm | 1121 mm | 1290 mm | ≈ 118 cm | ✔ | — |
| 112 × 160 | 2 × 1000 mm | 2 × 1500 mm | 1121 mm | 1590 mm | ≈ 148 cm | ✔ | ✔ |
| 112 × 210 | 2 × 1000 mm | 2 × 2000 mm | 1121 mm | 2090 mm | ≈ 198 cm | ✔ | ✔ |
| 132 × 110 | 2 × 1200 mm | 2 × 1000 mm | 1321 mm | 1090 mm | ≈ 98 cm | ✔ | — |
| 132 × 130 | 2 × 1200 mm | 2 × 1200 mm | 1321 mm | 1290 mm | ≈ 118 cm | ✔ | — |
| 132 × 160 | 2 × 1200 mm | 2 × 1500 mm | 1321 mm | 1590 mm | ≈ 148 cm | ✔ | — |
| 132 × 210 | 2 × 1200 mm | 2 × 2000 mm | 1321 mm | 2090 mm | ≈ 198 cm | ✔ | — |
| 162 × 110 | 2 × 1500 mm | 2 × 1000 mm | 1621 mm | 1090 mm | ≈ 98 cm | ✔ | ✔ |
| 162 × 130 | 2 × 1500 mm | 2 × 1200 mm | 1621 mm | 1290 mm | ≈ 118 cm | ✔ | — |
| 162 × 160 | 2 × 1500 mm | 2 × 1500 mm | 1621 mm | 1590 mm | ≈ 148 cm | ✔ | ✔ |
| 162 × 210 | 2 × 1500 mm | 2 × 2000 mm | 1621 mm | 2090 mm | ≈ 198 cm | ✔ | ✔ |
Pourquoi 6 tailles seulement en galva ? Le tube galvanisé de 1200 mm n'existe pas en longueur standard à notre catalogue : les hauteurs 132 et largeurs 130 sont donc réservées à l'acier noir. La hauteur 112 cm est parfaite pour une chambre d'enfant ou sous un rampant ; 162 cm est la hauteur boutique classique.
En pièces détachées, rien ne vous limite aux 12 tailles : les tubes existent aussi en 800 mm (portant très compact, largeur hors tout ≈ 89 cm) et jusqu'à 2 m, sans oublier la coupe sur mesure. Au-delà de 2 m de tringle, prévoyez une charge répartie plus légère ou passez sur deux portants côte à côte.
Le modèle 3D dans notre configurateur
Nous avons reconstruit ce portant pièce par pièce dans notre configurateur 3D, à partir des scans des raccords réels. Vous pouvez l'examiner sous tous les angles, basculer entre fonte noire et galva, lire l'encombrement exact (L × P × H), le poids et le prix en direct — puis ajouter le montage complet au panier en un clic.
Rien à télécharger : chaque lien ouvre le configurateur avec le montage déjà chargé, prêt à être examiné sous tous les angles, modifié (longueurs, finition, pièces) et ajouté au panier en un clic. Le lien « panier direct » dépose quant à lui les 16 pièces détachées de la taille choisie dans votre panier, sans passer par la 3D.
| Taille (H × L) | Configurateur 3D | Panier direct |
|---|---|---|
| 112 × 110 cm | Voir le montage en 3D | Ajouter les pièces au panier |
| 112 × 130 cm | Voir le montage en 3D | Ajouter les pièces au panier |
| 112 × 160 cm | Voir le montage en 3D | Ajouter les pièces au panier |
| 112 × 210 cm | Voir le montage en 3D | Ajouter les pièces au panier |
| 132 × 110 cm | Voir le montage en 3D | Ajouter les pièces au panier |
| 132 × 130 cm | Voir le montage en 3D | Ajouter les pièces au panier |
| 132 × 160 cm | Voir le montage en 3D | Ajouter les pièces au panier |
| 132 × 210 cm | Voir le montage en 3D | Ajouter les pièces au panier |
| 162 × 110 cm | Voir le montage en 3D | Ajouter les pièces au panier |
| 162 × 130 cm | Voir le montage en 3D | Ajouter les pièces au panier |
| 162 × 160 cm | Voir le montage en 3D | Ajouter les pièces au panier |
| 162 × 210 cm | Voir le montage en 3D | Ajouter les pièces au panier |
Une fois le projet ouvert, tout reste modifiable : longueurs de tubes, finition, pièces supplémentaires. C'est la meilleure façon de vérifier une taille hors série avant de commander.
Prêt à l'usage, extensions et version murale
Pas envie de visser ? Le portant existe monté, réglé et contrôlé en atelier, expédié prêt à charger :
Portant industriel — fonte noire, 12 tailles
Portant industriel galvanisé — 6 tailles
Portant simple — acier noir
Portant simple galvanisé
Portant mural — dressing & boutique
Extension droite pour portant
Extension d'angle pour portant
Un mur porteur à disposition ? La version murale se fabrique aussi très bien en raccords à brides. Et si vous préférez composer un portant totalement différent — double barre, roulettes, tablette basse — notre tuto général du portant à vêtements industriel passe en revue toutes les variantes possibles.
