Fermer une boucle en plomberie filetée : mamelons D/G, manchons D/G ou raccords unions
Vous montez un cadre de lit, un cadre de miroir ou un treillage en tubes filetés et le quatrième raccord ne veut plus serrer. Ce n'est pas un défaut, ni un problème de filetage : c'est la géométrie d'un circuit fermé qui bloque le serrage. La plomberie filetée a quatre solutions pour ça. Ce guide les détaille — leur principe mécanique, quand les utiliser, et les références disponibles chez Home Invasion en fonte noire et galvanisé.
Pourquoi un cadre fermé bloque le serrage
Imaginez quatre tubes et quatre coudes assemblés en rectangle, comme le cadre d'un miroir, d'un cadre de lit, d'un treillage ou d'un garde-corps. Vous vissez le premier coude, le deuxième, le troisième : tout se serre normalement. Au quatrième, plus rien n'avance.
La raison est mécanique. Tous les raccords filetés standards — coude, té, manchon, mamelon, bride — ont un pas à droite sur leurs filetages. Ils se vissent en tournant dans le sens horaire. C'est la convention universelle de la plomberie : à de très rares exceptions près (les pièces D/G dont nous allons parler), tout ce que vous trouverez en stock standard est en filetage à droite.
Pour rendre les montages lisibles, on note DD (Double Droite) les pièces standards à deux filetages droite — c'est le défaut de tout le catalogue plomberie : mamelon égal, manchon, coude, té, etc. Et D/G (Droite/Gauche) les pièces spéciales à un filetage droit d'un côté et un filetage gauche de l'autre. La pièce D/G est la clé qui débloque la boucle ; les pièces DD sont les supports standards qui l'encadrent.
Sur un circuit ouvert (une étagère, un porte-vélo, un porte-manteau qui se termine en cul-de-sac), aucun problème : le tube tourne librement, on serre l'extrémité, on s'arrête. Sur un circuit fermé, le tube est bloqué entre deux raccords déjà en place. Tourner ce tube dans le sens du serrage d'un côté, c'est le tourner dans le sens du desserrage de l'autre. Les deux mouvements s'annulent.
Ce blocage concerne tous les projets en boucle : le cadre périphérique d'une table basse, le cadre rectangulaire d'une étagère murale, un cadre de miroir, un treillage à plantes, ou la dernière maille d'un garde-corps. La plomberie filetée a quatre montages pour résoudre le problème.
| Montage | Pièce centrale | Extrémités de l'ensemble | Tube spécial requis ? |
|---|---|---|---|
| 1 — Tube + manchon D/G + tube filetage gauche | Manchon D/G | Selon les tubes (typiquement mâle droite) | Oui (sur commande) |
| 2 — Mamelon DD + manchon D/G + mamelon D/G | Manchon D/G qu'on serre à la clé | 2 mâles droite | Non |
| 3 — Manchon DD + mamelon D/G + manchon D/G | Mamelon D/G qu'on serre à la clé | 2 femelles droite | Non |
| 4 — Raccord union | Écrou tournant en 3 pièces | Mâle/Femelle ou Femelle/Femelle selon variante | Non |
Les trois premiers reposent sur le même principe : un filetage gauche intégré quelque part dans la chaîne, qui inverse le sens de serrage d'un côté. Le quatrième n'utilise pas de filetage inversé et fonctionne sur un autre mécanisme — un écrou tournant indépendant.
Concrètement, voici le mécanisme du Montage 3 (manchon DD + mamelon D/G + manchon D/G) en deux temps :
Montage 1 — Tube + manchon D/G + tube à filetage gauche
Comment ça marche
Le montage le plus minimaliste consiste à intercaler un manchon D/G entre deux sections de tube, dont l'une a été spécialement filetée à gauche d'un côté.
M-R = mâle droite • F-R = femelle droite • M-L = mâle gauche • F-L = femelle gauche
Le tube standard (mâle droite aux deux bouts) se visse dans la femelle droite du manchon. Le tube spécial (un bout filetage gauche, l'autre filetage droit standard pour s'intégrer à la suite normale du circuit) se visse par sa M-L dans la F-L du manchon. Quand on tourne le manchon central, ses deux filetages tirent simultanément les deux tubes vers lui : la boucle se ferme.
Quand l'utiliser
Pour les projets esthétiquement épurés où l'on veut éviter la "noix" volumineuse d'un raccord union et la triple présence mamelon + manchon + mamelon. Visuellement, on ne voit qu'un manchon entre deux tubes — la jonction se fond dans la silhouette du circuit.
La contrainte
Le tube à filetage gauche n'existe pas en stock standard. Il doit être fabriqué sur commande : filetage gauche réalisé par un atelier de plomberie ou un fournisseur spécialisé, à indiquer explicitement à la commande. Tous les autres raccords du circuit (coudes, tés, brides, mamelons standards) restent en filetage droit.
Au catalogue Home Invasion
Les deux manchons D/G du catalogue (utilisés en pièce centrale du montage 1).
| Référence | Matériau | Tailles |
|---|---|---|
| Manchon D/G fonte noire | Fonte malléable noire (EN 10242) | 3/8" → 3" (9 tailles) |
| Manchon D/G galvanisé | Acier galvanisé | 3/8" → 4" (10 tailles, jusqu'à DN100) |
Les raccords fonte noire HI sont la référence déco. Les raccords galvanisés offrent une finition industrielle plus claire et résistent à la corrosion en atelier.
Montage 2 — Mamelon DD + manchon D/G + mamelon D/G (extrémités mâles)
Comment ça marche
Quand votre boucle se referme entre deux raccords femelles fixes — par exemple deux coudes femelles — le montage 2 évite le tube sur commande. On insère un assemblage en trois pièces qui se présente avec deux mâles droite aux extrémités : un mamelon DD à gauche, un mamelon D/G à droite, un manchon D/G entre les deux.
Extrémités externes en M-R, qui se vissent dans les femelles fixes de la boucle. On serre le manchon D/G central à la clé.
Les deux mamelons sont d'abord engagés à la main dans les femelles fixes de la boucle : à gauche, un mamelon DD (deux filetages droite, le standard du catalogue) ; à droite, un mamelon D/G. Le manchon D/G vient ensuite se positionner entre les deux. Quand on l'attaque à la clé en tournant dans un sens donné, ses F-R et F-L tirent simultanément les deux mamelons vers lui : la jonction se serre sans faire tourner les tubes connectés.
Quand l'utiliser
La boucle se termine entre deux profils femelles fixes — typiquement entre deux coudes F/F fonte noire, entre deux femelles d'une collection raccords fonte noire, ou entre deux femelles galva. C'est le montage le plus polyvalent quand on construit avec des coudes femelles, qui sont la norme déco.
Au catalogue Home Invasion
Le manchon D/G central reste celui présenté plus haut (fonte noire ou galva). Le mamelon DD de gauche et le mamelon D/G de droite se choisissent dans la grille ci-dessous, selon le matériau du circuit.
Les pièces du montage 2 : mamelon DD (à gauche) + manchon D/G central (déjà vu plus haut) + mamelon D/G (à droite).
| Référence | Matériau | Tailles |
|---|---|---|
| Mamelon D/G fonte noire | Fonte malléable noire (EN 10242) | 3/8" → 2" (7 tailles : 3/8", 1/2", 3/4", 1", 1"1/4, 1"1/2, 2") |
| Mamelon D/G galvanisé | Acier galvanisé | 1/4" → 2" (8 tailles : 1/4", 3/8", 1/2", 3/4", 1", 1"1/4, 1"1/2, 2") |
Montage 3 — Manchon DD + mamelon D/G + manchon D/G (extrémités femelles)
Comment ça marche
Le montage 3 est le miroir du précédent. Quand la boucle se referme entre deux mâles fixes — deux tubes filetés, deux mamelons DD déjà en place — on inverse la logique : l'assemblage se présente avec deux femelles droite aux extrémités, et c'est un mamelon D/G qui sert de pièce de serrage centrale.
Extrémités externes en F-R, qui reçoivent les mâles fixes de la boucle. On serre le mamelon D/G central à la clé.
Les deux manchons (un DD à gauche, un D/G à droite) sont d'abord engagés à la main sur les mâles fixes de la boucle. Le mamelon D/G vient se positionner entre les deux. Quand on tourne la pièce centrale à la clé, ses M-R et M-L tirent simultanément les deux manchons l'un vers l'autre : la jonction se serre sans faire tourner les tubes connectés.
Quand l'utiliser
La boucle se termine entre deux profils mâles — typiquement un cadre construit en tubes filetés (mâles aux deux bouts par défaut), un assemblage qui se ferme entre deux mamelons DD en fonte noire déjà fixes, ou entre deux mâles galva. C'est le montage des assemblages "à tubes nus" sans coude femelle aux jonctions.
Au catalogue Home Invasion
Le mamelon D/G central et le manchon D/G de droite sont les références déjà vues dans les montages 1 et 2 : mamelon D/G fonte noire ou galva pour la pièce centrale, manchon D/G fonte noire ou galva pour la pièce de droite. Le manchon DD de gauche se prend ci-dessous, en fonte noire ou en galva. Pour les conversions DN / mm / pouces entre les tailles citées, voir le guide diamètres.
Le manchon DD de gauche du montage 3. Le mamelon D/G central et le manchon D/G de droite sont les mêmes que dans les montages 1 et 2.
Montage 4 — Le raccord union
Anatomie d'un raccord union
Le raccord union se distingue des trois précédents par une mécanique différente : il n'utilise pas de filetage inversé. C'est une pièce en trois éléments — un corps mâle, un corps femelle, et un écrou central — dont l'écrou se serre indépendamment des filetages.
Chacun des deux corps se visse séparément sur le tube ou raccord auquel il est destiné. Une fois en place, on rapproche les deux corps et on serre l'écrou central : l'écrou tourne sans entraîner les corps qu'il rapproche, donc les tubes connectés restent immobiles. C'est exactement ce qu'il faut pour fermer une boucle bloquée.
La portée conique métal/métal
Là où mamelons et manchons D/G s'étanchent par filasse + PTFE sur le filetage, le raccord union se serre sur une portée d'étanchéité conique intégrée à la pièce : un cône mâle s'écrase contre un cône femelle, l'étanchéité se fait par contact métal pur. Pas de joint à remplacer, mais le couple de serrage compte (voir pièges). C'est le standard des unions fonte noire et galva du catalogue Home Invasion.
Variantes au catalogue HI
Les raccords unions HI existent en deux matériaux pour les usages déco : fonte noire et galva. Deux profils de droits (F/F et M/F) et deux profils en coude 90° (F/F et M/F) — soit huit références à comparer en un coup d'œil.
Les huit raccords unions en fonte noire et galva — droits et en coude 90°, profils F/F et M/F.
| Référence | Profil | Étanchéité | Tailles |
|---|---|---|---|
| Union F/F fonte noire | F/F droite | Plate (Premium / Eco) | 3/8" → 4" |
| Union M/F fonte noire | M/F droite | Conique métal/métal | 3/8" → 4" |
| Coude-union F/F fonte noire | Coude 90° F/F intégré | Conique | 3/8" → 2" |
| Coude-union M/F fonte noire | Coude 90° M/F intégré | Conique | 3/8" → 2" |
| Union F/F gamme peinte | F/F, finition peinture noire | Plate | Voir fiche produit |
L'union F/F gamme peinte suit la convention HI gamme déco : diamètre extérieur 27 mm, engagement de filetage 10 mm par côté quelle que soit la « taille » annoncée. Cotes constantes pratiques pour les calculs déco. Vérifier en fiche produit avant de mélanger avec de la plomberie réelle, dont les cotes varient avec le diamètre nominal.
| Référence | Profil | Étanchéité | Tailles |
|---|---|---|---|
| Union F/F galva | F/F droite | Plate | 3/8" → 4" |
| Union M/F galva | M/F droite | Conique métal/métal | 3/8" → 4" |
| Coude-union F/F galva | Coude 90° F/F | Conique | 3/8" → 2" |
| Coude-union M/F galva | Coude 90° M/F | Conique | 3/8" → 2" |

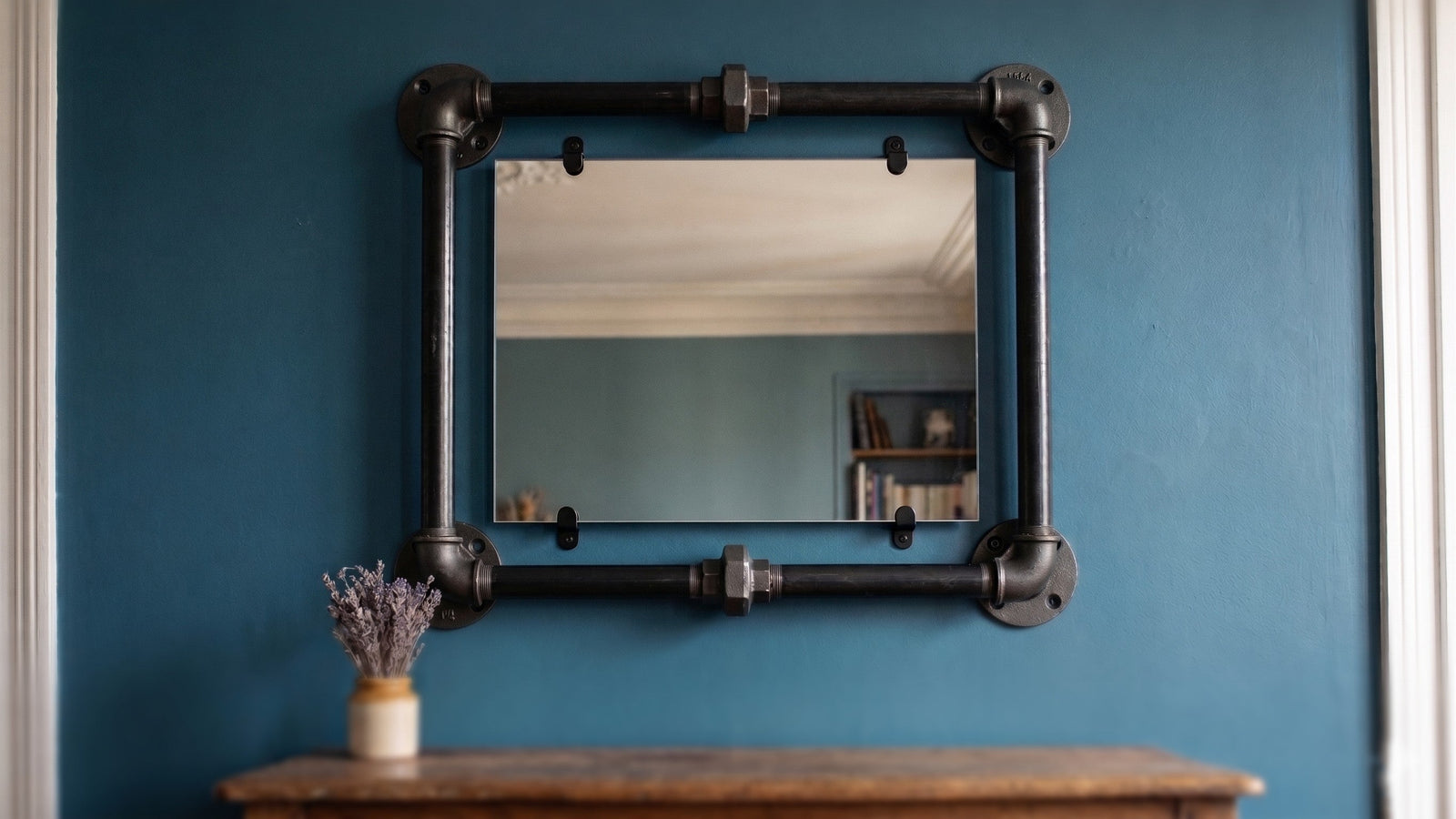

Application typique : fermer un cadre avec deux unions
Sur un cadre rectangulaire ou carré complet, une astuce courante consiste à placer deux raccords unions au milieu de deux côtés parallèles. Chacun fonctionne comme une articulation indépendante : on pré-assemble chaque demi-cadre, puis on serre les deux écrous centraux à la clé. Aucun tube ne tourne, le cadre se ferme à plat.
Choisir son montage selon le projet
Le bon montage dépend de trois critères : le profil des pièces déjà en place dans la boucle (mâles, femelles, ou tubes filetés nus), le matériau du circuit, et l'accès qu'il faut conserver à la jonction.
| Projet | Profil de la boucle | Montage | Référence centrale |
|---|---|---|---|
| Cadre de lit en fonte noire fermé en rectangle | 2 coudes femelles fixes | Montage 2 | Manchon D/G fonte noire |
| Cadre de miroir rectangulaire en tubes filetés | 2 mâles fixes (tubes) | Montage 3 | Mamelon D/G fonte noire |
| Treillage à plantes esthétique épuré | 2 sections de tube | Montage 1 (tube spécial sur commande) | Manchon D/G fonte noire |
| Banc industriel modulaire en finition peinte | 2 femelles fixes | Montage 4 (gamme peinte) | Union F/F déco peinte |
| Cadre fermé d'un garde-corps escalier | 2 mâles fixes (tubes) | Montage 3 (galva) | Mamelon D/G galva |
Pour les projets déco (cadre de lit, miroir, treillage, banc, garde-corps), la fonte noire ou la gamme peinte sont les options de référence. Le galva apporte une finition plus claire et brillante quand l'esthétique cherchée est moins sombre.
Les pièges à éviter
Oublier que toutes les pièces DD ont leurs filetages à droite
C'est la source du problème. Les coudes, tés, manchons DD, mamelons DD, brides — tout le catalogue plomberie courante est en filetage droit des deux côtés. Seuls les D/G (mamelons et manchons) et les tubes sur commande à filetage gauche font exception. Sur une boucle fermée, il faut donc impérativement intégrer une pièce D/G dans la chaîne, sinon aucun serrage n'est possible.
Sur-serrer une union conique
Une portée conique métal/métal s'étanche par déformation contrôlée. Un coup de clé en trop, et le cône s'écrase au-delà de sa zone élastique : la portée se déforme définitivement et fuit. On serre à la main, puis un quart de tour à la clé, pas plus.
Mélanger gamme peinte et plomberie réelle dans une même boucle
La gamme peinte HI a des cotes constantes (Ø 27 mm, engagement 10 mm) tandis que les raccords de plomberie réelle ont des cotes variables selon le diamètre nominal. Les mélanger dans la même boucle fermée donne des longueurs imprévues et un cadre qui ne se referme pas. Choisir l'une ou l'autre pour l'ensemble du projet.
Oublier l'étanchéité sur les filetages D/G
Les mamelons et manchons D/G s'étanchent comme un raccord standard : filasse, pâte ou ruban PTFE sur le filetage, dans le sens du serrage. Le détail est couvert dans le tuto visser des raccords filetés.
Questions fréquentes
Quelle est la différence entre un mamelon D/G et un manchon D/G ?
Le mamelon D/G est mâle/mâle : il se visse dans deux raccords femelles. Le manchon D/G est femelle/femelle : il reçoit en lui deux raccords mâles ou deux tubes filetés. Les deux ont un pas à droite d'un côté et un pas à gauche de l'autre : en tournant la pièce, les deux côtés se serrent simultanément. Le choix dépend du profil — mâle ou femelle — des pièces déjà fixes dans la boucle.
Pourquoi avoir besoin d'un tube à filetage gauche dans le montage 1 ?
Parce que le manchon D/G a une F-R d'un côté et une F-L de l'autre. La F-R reçoit n'importe quel mâle droite standard (un tube filetage droit normal). Mais la F-L exige un mâle gauche en face — et aucun raccord ou tube en stock standard n'a un filetage gauche. Le tube à filetage gauche doit donc être fabriqué sur commande pour pouvoir s'intégrer côté F-L du manchon.
Comment reconnaître un filetage gauche d'un filetage droit ?
Posez la pièce face à vous, les filets vers le haut. Sur un filetage droit (standard), les filets descendent vers la droite : on visse en tournant dans le sens horaire. Sur un filetage gauche, les filets descendent vers la gauche : on visse en tournant dans le sens antihoraire. Sur un mamelon ou manchon D/G, le côté gauche est généralement marqué d'une rainure ou d'une encoche pour qu'on ne le confonde pas.
Quelle taille de mamelon D/G pour un cadre de lit en 3/4" ?
Si le reste du cadre est en 3/4" (20/27), le mamelon D/G se prend en 3/4" — la taille nominale doit être identique partout dans la boucle. Le mamelon D/G fonte noire et le mamelon D/G galva sont disponibles en 3/4". Vérifier le profil des pièces voisines pour choisir le bon montage (2 ou 3) selon que la boucle se termine entre des mâles ou des femelles.
Une union conique a-t-elle besoin de PTFE sur la portée ?
Non. Une union conique métal/métal s'étanche par contact direct entre les deux cônes : ajouter du PTFE sur la portée empêche le contact métal/métal et compromet l'étanchéité. Le PTFE ou la filasse s'utilisent en revanche sur les filetages des deux corps qui se vissent dans le tube ou le raccord adjacent — pas sur la portée elle-même.
