Porte-tasses suspendu sous étagère : fabriquez-le en tubes métal noir

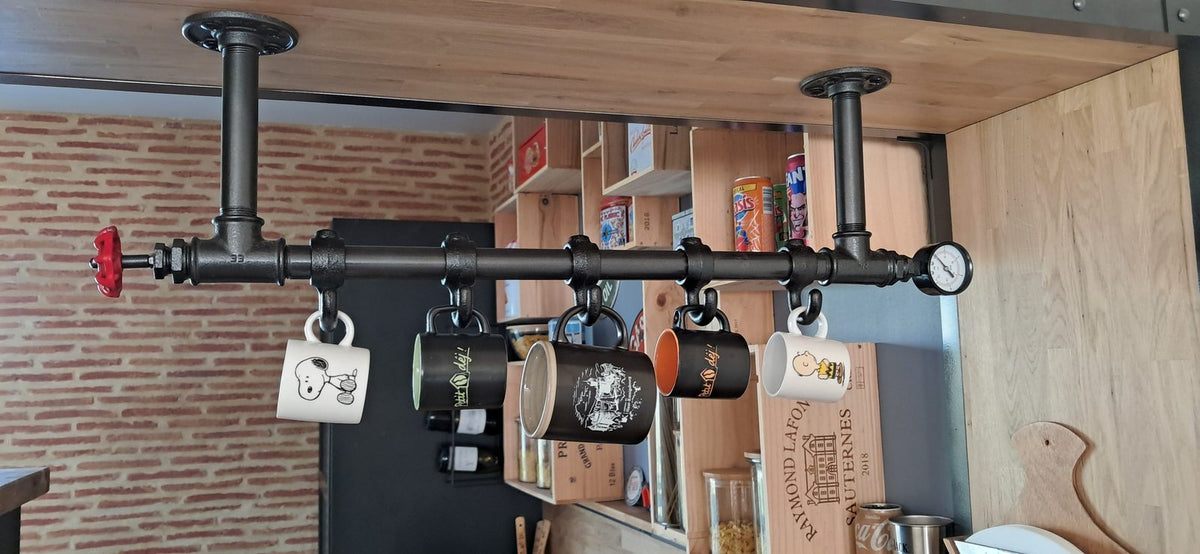

La réalisation de notre client

La structure est simple : deux brides vissées sous la tablette, deux descentes en tube, deux tés et une barre horizontale sur laquelle coulissent cinq crochets. Les tasses s’y accrochent par l’anse. Le volant rouge, monté sur une réduction, et le manomètre ferment les deux extrémités de la barre et donnent au projet son allure de tuyauterie d’atelier. Notre client a peint toute la structure en anthracite et laissé les crochets dans leur peinture noire d’origine.

La photo nous est parvenue sans liste de pièces. Nous avons donc identifié chaque raccord sur l’image, puis mesuré les longueurs de tube à partir des dimensions connues des pièces visibles : la bague d’un crochet fait 26 mm de large et un té 3/4″ mesure 66 mm d’une face à l’autre. Résultat : un tube de 500 mm pour la barre (mesure à 3 % près), deux tubes de 150 mm pour les descentes (estimation plus approximative, la photo étant prise d’en dessous) et environ 10,5 cm entre deux crochets.

Le montage en vidéo

Une minute pour voir le porte-tasses se monter pièce par pièce en 3D, des crochets enfilés avant de fermer la barre jusqu’à la fixation sous la tablette :

Les pièces et les outils

La structure est en 3/4″ (20 × 27 mm) ; le volant, en 1/2″, s’y raccorde par une réduction. Les numéros renvoient à la vue éclatée plus bas.

1× 2Bride 3/4″ grand diamètre, fonte noireFixation sous la tablette · Ø 86 mm, 4 trous 2× 2Té égal F/F/F 3/4″, fonte noireAngles entre descentes et barre · Premium ou Eco 3× 1Tube 3/4″ acier noir fileté, 500 mmBarre porte-crochets 4× 2Tube 3/4″ acier noir fileté, 150 mmDescentes 5× 5Crochet BTR, peinture noireSupports des tasses 6× 1Réduction M/F fonte noire, 3/4″ > 1/2″Embout gauche : du té au volant 7× 1Volant rouge 52 mm sur demi-mamelon 1/2″ allongéEmbout gauche · fonte noire, écrou borgne inox 8× 1Manomètre 50 mm radial, option 3/4″ avec réductionEmbout droit

Outils et visserie

• Une clé Allen BTR de 5 mm pour les vis de blocage des crochets (taille indiquée sur la fiche du crochet).
• Huit vis noires pour brides : leur fiche indique le modèle 4 × 17 mm pour une tablette de 18 à 20 mm ; une longueur de 30 mm existe pour une tablette plus épaisse.
• Un mètre, un crayon, un niveau, une visseuse et un foret pour les avant-trous.
• Pour la finition : dégraissant, chiffons propres, gants, ruban de masquage, primaire antirouille pour métaux et peinture métal anthracite (ou une peinture « directement sur métal »).

Le modèle 3D et les cotes

Le modèle reprend les fichiers 3D de notre configurateur pour les tés, les brides, la réduction et le manomètre. Le volant allongé n’y existe pas : il a été modélisé à part, avec le volant du configurateur posé sur une rallonge inox et un écrou à collerette inox, d’après les photos de sa fiche, pour retrouver les 75 mm de hauteur annoncés.

Le crochet BTR n’existait pas encore en 3D : il a été modélisé d’après les photos de sa fiche produit, avec sa bague de 26 mm de large, le bossage qui reçoit la vis de blocage, la vis BTR elle-même et le crochet en J à l’extrémité arrondie. Ses proportions ont été ajustées pour que sa silhouette se superpose au mieux à ces photos ; il mesure environ 85 mm de haut et 26 mm le long du tube, comme l’indique la fiche.

La vue éclatée

Les cotes à retenir

Entraxe des brides

536 mm

de centre à centre, à reporter sous la tablette

Tablette → axe de la barre

168 mm

168,4 mm au calcul

Tube apparent entre les tés

470 mm

la place disponible pour les crochets

Longueur hors tout

≈ 747 mm

du volant au manomètre

Hauteur sous la tablette

≈ 226 mm

jusqu’au bas des crochets, sans les tasses

Profondeur

86 mm

celle des brides, d’après leur fiche

Calculer les longueurs de tube : la cote Z

Un tube ne s’arrête pas à la face du raccord : son filetage s’y enfonce d’environ 15 mm en 3/4″. Pour prévoir une dimension, on utilise donc la cote Z de chaque raccord, c’est-à-dire la distance entre son centre (ou sa face d’appui, pour une bride) et l’extrémité du tube vissé.

• Té égal 3/4″ : 33 mm du centre à la face, moins 15 mm d’emboîtement, soit Z = 18 mm.
• Bride 3/4″ grand diamètre : environ 15 mm de hauteur (15,4 mm dans notre modèle 3D) pour environ 15 mm de vissage. Le bout du tube arrive presque au ras de la tablette : comptez 0,4 mm.

L tube = entraxe − Z1 − Z2

Pour adapter le projet à votre tablette, partez des longueurs de tube vendues et lisez directement le résultat :

En gras : le montage du client. Le nombre de crochets conseillé garde un pas proche du sien, avec 12 mm de jeu à chaque bout. Pour un autre assemblage, notre calculateur de cotes et de dimensions d’assemblage donne les cotes Z de tous nos raccords.

Préparer les pièces et peindre en anthracite

« Fonte noire » désigne un matériau, pas une couleur : brute, cette fonte est gris foncé. Les tubes en acier noir, eux, sont livrés avec une protection temporaire, un film d’huile ou un vernis d’atelier, comme l’explique notre guide tubes acier noir ou galvanisés. Une peinture n’accroche pas sur une surface grasse : le dégraissage passe donc avant tout.

1. Faites un essai à blanc. Assemblez la structure sans peinture (étapes 1 à 5 ci-dessous), vérifiez que les deux dérivations des tés sont bien parallèles, puis démontez.
2. Dégraissez chaque pièce avec un dégraissant et un chiffon propre, en portant des gants, et laissez sécher.
3. Masquez les filetages. Ruban de masquage sur les filetages des tubes, papier roulé dans les taraudages des tés et des brides : de la peinture dans un filetage gêne le vissage.
4. Appliquez un primaire antirouille pour métaux, puis la peinture anthracite en couches fines. Le RAL 7016, « gris anthracite », est une référence de teinte courante. Respectez les temps de séchage indiqués par le fabricant entre deux couches et avant le montage.
5. Retouchez après montage les quelques millimètres de filetage qui restent visibles au ras des raccords.

Ne peignez ni le volant ni le manomètre : ils se vissent après la peinture, et les réductions comme le demi-mamelon du volant, en fonte noire d’après leur fiche, restent bruts, gris foncé. Les crochets sont livrés peints en noir ; comme notre client, nous les gardons tels quels. Si vous préférez les passer en anthracite, laissez l’intérieur de leur bague sans peinture, car elle doit coulisser sur le tube.

Le montage pas à pas

Une fois la peinture sèche et le masquage retiré, le montage se fait sur une table. Les tubes et les raccords se vissent à la main ; l’article comment visser raccords et tuyaux détaille la technique de serrage sans outil.

Visser le premier té sur la barre

Vissez un té sur une extrémité du tube de 500 mm, par l’un de ses deux passages en ligne. La dérivation du té, qui recevra la descente, restera libre pour l’instant.

Enfiler les cinq crochets

Vérifiez d’abord que chaque crochet a bien sa vis BTR. Desserrez-les jusqu’à ce que leur pointe ne dépasse plus dans la bague, puis enfilez les cinq crochets par l’extrémité libre du tube, tous ouverts du même côté : ce sera l’avant, côté pièce.

Cette étape doit précéder le second té : une fois la barre fermée, plus aucun crochet ne peut passer.

Laissez-les libres, leur position se règle à la fin.

Visser le second té et aligner les dérivations

Vissez le second té sur l’autre extrémité. Posez la barre au bord de la table, crochets pendants : les deux dérivations doivent pointer vers le haut, parallèles. Ajustez l’orientation en vissant un peu plus l’un ou l’autre té ; notre guide de vissage rappelle que le serrage reste possible tant que le filetage est visible.

Ajouter les descentes et les brides

Vissez un tube de 150 mm dans la dérivation de chaque té, puis une bride au bout de chaque tube. Retournez ensuite la structure sur la table, brides en bas : elles doivent reposer à plat toutes les deux. Si l’une bascule, reprenez l’alignement des tés.

Vérifiez aussi qu’aucun bout de tube ne dépasse de la face d’appui d’une bride : il l’empêcherait de se plaquer sous la tablette. Si c’est le cas, dévissez légèrement la bride jusqu’à ce que le tube affleure.

Monter le volant et le manomètre

Vissez la réduction 3/4″ > 1/2″ dans le passage libre du té gauche, puis le demi-mamelon allongé du volant dans la réduction. À droite, vissez la réduction du manomètre dans le té et finissez le serrage avec le cadran tourné vers l’avant.

Le volant est décoratif : sa fiche précise qu’il ne tourne pas. Le manomètre, lui, fonctionne réellement : son cadran est gradué de 0 à 10 bar.

Fixer le porte-tasses sous la tablette

Avant de percer, vérifiez la tablette : son épaisseur, pour choisir la longueur des vis, et sa propre fixation au mur ou au meuble, qui portera l’ensemble. Nous ne donnons pas de charge maximale pour ce montage : elle dépend de la tablette, de son support et des vis.

1. Présentez la structure sous la tablette, avec de l’aide, la barre parallèle au bord avant. Les centres des brides sont à 536 mm l’un de l’autre. Contrôlez au niveau que la barre est horizontale.
2. Marquez les trous au crayon à travers les brides : quatre par bride, huit au total.
3. Percez des avant-trous en veillant à ne pas traverser la tablette.
4. Vissez en alternant d’une bride à l’autre jusqu’à ce qu’elles soient plaquées.

Régler les crochets et accrocher les tasses

Sur la photo du client, les crochets sont espacés d’environ 10,5 cm. Pour retrouver ce réglage, mesurez depuis la face intérieure du té gauche et placez le centre des bagues à :

1. 25 mm
2. 130 mm
3. 235 mm
4. 340 mm
5. 445 mm

Il reste alors 12 mm entre chaque crochet d’extrémité et son té.

Avec des tasses de 9 cm de diamètre, ce pas laisse environ 1,5 cm entre deux tasses. Présentez vos propres tasses avant de serrer : l’anse doit passer sur la pointe du crochet et s’y loger sans forcer. Pour un autre nombre de crochets sur la même barre, divisez 420 mm (les 470 mm de tube apparent, moins 12 mm de jeu à chaque bout et la largeur d’une bague) par le nombre d’intervalles : 140 mm pour quatre crochets, 84 mm pour six. Avec six crochets, des tasses de 9 cm se toucheraient : réservez ce réglage à des tasses de moins de 8 cm de diamètre.

Serrez enfin chaque vis BTR avec la clé de 5 mm, juste assez pour immobiliser le crochet. La pointe de la vis peut marquer la peinture à l’endroit du serrage, sous la bague.
